Protivradarske rakete (opis i karakteristike)

2

Protivradarske rakete (opis i karakteristike)

Idi na vrh
offline
  • RJ
  • SuperModerator
  • Spasoje Krkić
  • Čuvar
  • Pridružio: 12 Feb 2005
  • Poruke: 19226
  • Gde živiš: ovalni kabinet

AGM-88 HARM - dimenzije i presek b/g



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Idi na vrh
offline
  • Pridružio: 02 Avg 2005
  • Poruke: 149

Ima li smisla ovakvu raketu roknuti na mali radar kakva je zirafa na Boforsu



Idi na vrh
offline
  • Pridružio: 12 Feb 2007
  • Poruke: 6118

Da nema smisla ne bi je ni pravili. Njih nose "Wild Weasels" avioni za SEAD misije na početku, kad oni raščiste put onda ostali idu. Mada može da ih nosi svaki avion na svakoj misiji.

Evo za početak. http://en.wikipedia.org/wiki/SEAD

Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 10473
  • Gde živiš: iznad smoga Beograda

gmlale ::Ima li smisla ovakvu raketu roknuti na mali radar kakva je zirafa na Boforsu
Ako time štitiš nalet avijacije-ima. Bez obzira na veličinu, Žirafa je skuplja od te rakete, a može i da nanese gubitke, navodeći bateriju. Pri tome ne mislim na avione, pre svega, već na krstareće rakete ili "pametno naoružanje" aviona.

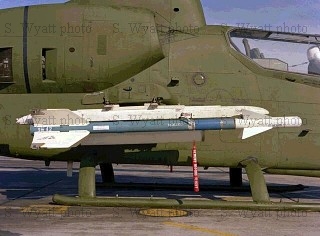

Ameri su osamdesetih napravili veoma pametnu konverziju zastarelih i beskorisnih raketa vazduh-vazduh u protivradarske rakete. Naime NAVY je imala veću količinu AIM-9C poluaktivno-radarski samonavođenih raketa razvijenih specijalno za F-8 Crusader, potpuno neefikasnih protiv novih aviona, pa su zamenom tragača i dela elektronike dobili isplativu raketu za dejstvo protiv manjih radara. Konvertovano je ukupno 717 raketa u AGM-122 Sidearm, koje su postale standardno naoružanje AH-1W, AH-64 i AV-8B, za otvaranje prolaza u rasporedu trupne PVO.


Gabariti rakete su ostali isti, uz efikasni domet od 16,5km. Ugrađen je i savremeniji blizinski upaljač.
dužina 2.87 m (113 in)
razmah 0.63 m (24.8 in)
prečnik 12.7 cm (5 in)
masa 88 kg (195 lb)
brzina Mach 2.3
domet 16.5 km (18000 yd)
motor Hercules MK 36 MOD 11 solid-fuel rocket
bojeva glava 11 kg (25 lb) WDU-31/B blast-fragmentation

Idi na vrh
online
  • vrabac
  • Legendarni građanin
  • Pridružio: 30 Dec 2010
  • Poruke: 4813

Pre HARMA bilA JE CHITAVA JEDNA MALA ISTORIJA U vijetnamu i na bliskom istoku sa raketma Standard ARM i pre svega Shrike pa tek onda HARM

Idi na vrh
offline
  • RJ
  • SuperModerator
  • Spasoje Krkić
  • Čuvar
  • Pridružio: 12 Feb 2005
  • Poruke: 19226
  • Gde živiš: ovalni kabinet

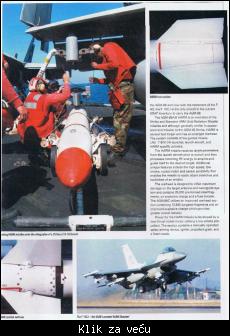

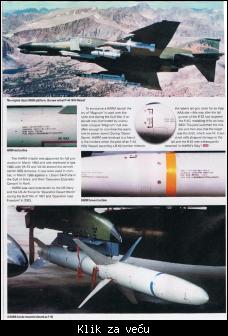

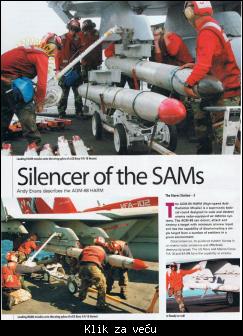

Ubica SAM-ova

Idi na vrh
online
  • Pridružio: 17 Sep 2010
  • Poruke: 14546

Posto raketa ima PR varijantu pa da imamo ponesto o testovima posebne opitne verzije rakete H-31P u SAD

Arrow http://www.softwar.net/kh31p.html

Lista sovjetskih/ruskih PR raketa

Arrow http://en.wikipedia.org/wiki/Category:Anti-radiation_missiles_of_Russia

Jos jedan link o ARM

Arrow http://www.vectorsite.net/twbomb_09.html

Idi na vrh
offline
  • RJ
  • SuperModerator
  • Spasoje Krkić
  • Čuvar
  • Pridružio: 12 Feb 2005
  • Poruke: 19226
  • Gde živiš: ovalni kabinet

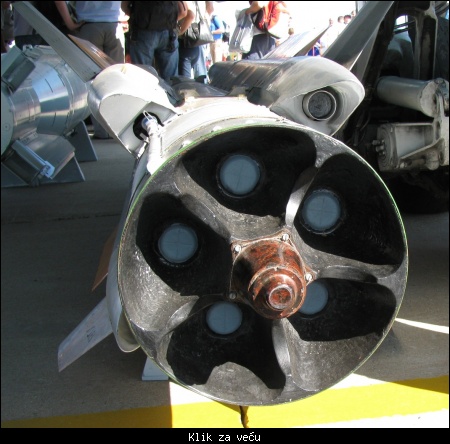

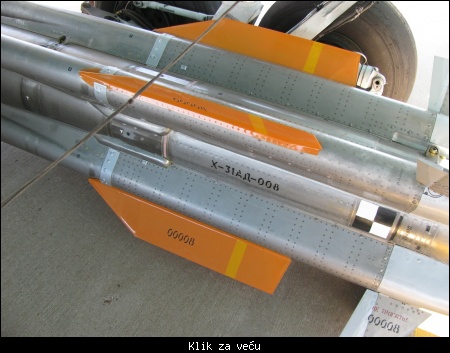

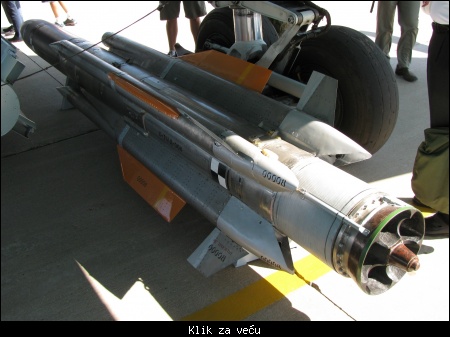

Kh-31 AD


Idi na vrh
offline
  • Pridružio: 30 Jul 2011
  • Poruke: 514

easy ::@Ron Jeremy

Šta tačno ovo znači?





Mislim da se radi o blesavom prevodu americkog termina "solid-state" sto znaci elektronske naprave bez pokretnih delova gde se struja krece u cvrstom materijalu.

http://en.wikipedia.org/wiki/Solid-state_%28electronics%29

Idi na vrh
offline
  • Pridružio: 05 Jan 2012
  • Poruke: 170

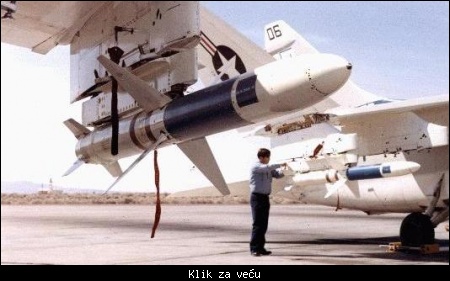

AGM-45 SHRIKE



Ovo je protivradarska raketa V-Z kratkog dometa.Razvoj rakete AGM-45 poceo je 1962 godine,
a prve rakete usle su u operativnu upotrebu sredinom sezdesetih godina.Prva protivradarska
raketa imala je nekoliko verzija,stim sto treba napomenuti da su Ameri koristili verzije A i B.
Ovu raketu nosili su sledeci avioni F-105,F-4,A-4,A-6,A-7,VULCAN B2.
Raketa AGM-45 SHRIKE ima 4 pokretna krila na sredini rakete i 4 fiksna pravougaona krmila
na krajevima rakete.Navodjenje ove rakete je pasivno radarsko i postoje 12 razlicitih glava
za navodjenje.Primena odredjene glave za navodjenje zavisi od frekvencije radara koji se napada.
Unapredjen je i sistem za upravljanje sa oznakom AGM-45-9A koji omogucava vecu pokretljivost
prilikom lansiranja na malim visinama.
Ova raketa je izvozena u Veliku Britaniju i Izrael.Vecina verzija upotrebljena je u ratu u Vijetnamu,
na bliskom istoku i u napadu na Libiju koji je izvrsila Americka mornarica 1986 godine.
Proizvodnja ove rakete prekinuta je 1981 godine.

TT KARAKTERISTIKE
-duzina...3050 mm
-precnik tela...203 mm
-razmah krila...910 mm
-startna masa...177 kg
-bojna glava...66 kg
-brzina...2 maxa
-dolet...12 km
-vodjenje...PR
-pogon...raketni motor sa cvrstim gorivom
mali i kratki doprinos ovoj temi od mene Wink
