Do sada ja ne ču da postoji potezni detonator,ako si mislio na potezni upaljač tu si donekle u pravu .
Problem je što su tu gornju žicu obmotali preko tela upaljača a za sam vrh upaljača gde bi trebalo da se žica nalazi nema ništa.Druga zabuna je ta deblja nit za koju sujmam da je detonirajući štapin ali ni on ne bi aktivirao mine ako za njega nije vezan i neki detonator sa smeštanjem u ležište za dopunski ili glavni upaljač ili da on aktivira dopunski trotilski metak a tek onda da se mine po prenosu detonacije jedna o drugu aktiviraju .
No čak i tada se neretko dešava da zbog inertnosti livenog trotila i metalnog tela naprosto dođe do odbacivanja i prekida lanca detonacije pa mi sve to deluje samo za slikanje a nema pravu namenu...



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

Kopajući po stranoj literaturi da obradim novootvorenu temu o
https://www.mycity-military.com/Inzinjerija/Minopo.....enzer.html
Naleteo sam na paletu PT i PP mina iz Poljske kompanije BELMA iz Bidgošća pa evo nekih slika iz ote fabrike
Na prvoj slici je PT mina namenjena za ručno postavljanje

Na ovoj je ista mina samo namenjena za disperziju lanserom..

Mina nakon lansiranja

Novina u Belminom programu je i ova PT mina usmerenog dejstva a negde ih nazivaju i horizontalnim minama.

Na slici ispod je disperzer na kamionu Stalova Wola sa kojeg se polažu mine sa slike 2/3

Trenutak polaganja-disperzije mina na opitovanju

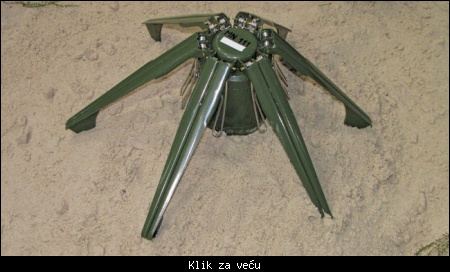

Na slici dole je naj novija mina Pauk sa kojom su opiti još u toku kako za ručno postavljanje tako i sa skupnog a bogami i sa tzv ličnog /jednocevnog lansera na slici dole..

PMM jednocevni disperzer mina iz Belme..

Dosta literature kao i TT podataka za prikazane mine sam već dao na novo otvorenoj temi pa izvolte ima i drugih fela mina koje smo pomalo doticali a tu su obrađene sa sve lanserima..



online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

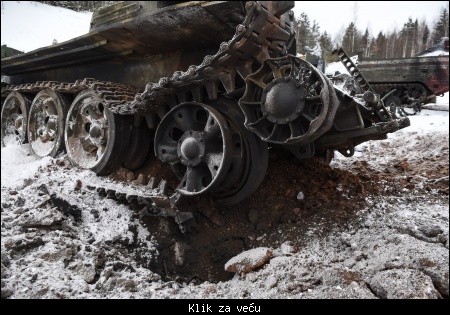

Dve slike sa opitovanja dejstva PT mine na gusenici sa Vk.com skinute ali uz njih nije bilo komentara i par dana sam sačekao da se iko tamo oglasi za dž...
TM-62 i po tipu gusenica tenak iz familije T-55/62 u akciji..

Ovde se uz efekat na tenak/očito po rasporedu T-55 ili na toj osnovi sa otkinutom gusenicom i znatnim oštećenjem prvog potpornog izbačen iz stroja mada nije da se nije dešavalo i da mu razvali deo poda a tu mu je negde i prednji rezervoar sa gorivom...

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

Schall-Magnetmine



Razvoj izvela kompanija AEG a u mini je isprva težila i do 10kg.
Usled bombardovanja i nedostatka kapaciteta u AEG minu su preuredili sa telom od keramike a zadržali sitem paljenja sa poteznim upaljačem preuzetim sa Stielhandgranate 24 sa smanjivanjem u dužini drške..

Samnjena je i ukupna težina na 7,5kg
Evo i jednog interesantnog teksta sa presekom mine
https://www.lonesentry.com/manuals/german-grenades/hafthohlladung.html
A na internetu je stalna ponuda kopija ili razoružanih mina kao suvenir...





U stalnom i maničnom strahu da i druge armije razvijaju minu sličnih svojstava Wermahtovi stručnjaci su za smanjivanje magnetičnosti uveli premaz ZIMERIT za koga se još tvrdi da ima i neka svojstva u smnjivanju proboja tenkova kao dodatna zaštita a što su kasnijim opitima na sve strane uvideli da je isti sa malom ili nikakvom ulogom u toj raboti...

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

Tellermine43 čijom smo kopijom dobili nekada poznatu domaću TMM-1 ali je naša imala upaljač kopiran sa stare Telermine35 da se zna..

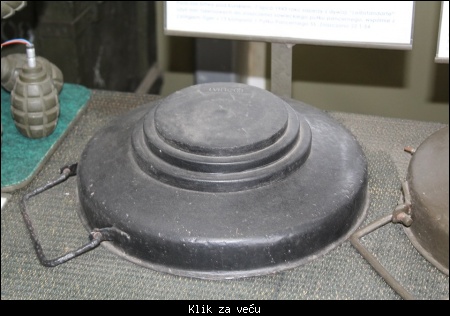

Tellermine 43 iz muzeja Zabrze u Poljskoj

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

Nomad 1,Januara og.na Vk.com u grupi
https://vk.com/soldiers_of_fortune
Naletim na interesantnu obradu stare dileme o povećavanju efekta mina usmerenog dejstva.
Budući da su oni korisnici svojih ili ti Sovjetsko/Ruskih mina obrađena je MON-50
МОН-50.pdf

https://vk.com/doc41072062_529968518?hash=227431b4.....71614aae73

i njena uvećana sestra blizanac samo sa većim EP mina MON-90
МОН-90.pdf

https://vk.com/doc41072062_529968528?hash=09cc22ed.....98ef6016ce

Takođe su obradili i konkavne mine MON-100 i veća MON-200 a evo i njih ovde
Потивопехотные мины РФ.pdf

https://vk.com/doc41072062_529968211?hash=c8dd0d56.....31303ed467

Kod postavljanja familija MRUD/ kakva je i MON-50/90 u većini slučajeva gro parčadi/gelera završi u zemlju ispred napadača ili preko glava a samo manji deo od oko 30% je sa značajnim efektima.Istraživenjem se došlo da je potpuni efekat ako se mine ove strukture postave na oko 2 m upravno na smer nailaska neprijatelja i malo nagnuta na dole da na optimalnoj daljini od oko 30/35m gađa u željenu visinu celja koji se očekuje.Za minu MON-90 zbog veće ukupne mase kao i grupijih fragmenata se mina postavlja horizontalno bez naginjanja pa se zbog gravitacije javlja isti efekat da je na daljinama 35/45 m skoro 100% svih fragmenata na visini od zemlje do 2m.
Za konkavne mine МОN-100 i velika МОN-200 naj bolje efekte postižu ako se postave na visini od 3/5m paralelno sa površinom kretanja jer ove mine imaju znatno uži sektor širenja fragmenata poput usmerene fugase sa prefabrikovanim elementima velike razorne moći za dejstvo ne samo na živu silu već i razne tipove vozila i lako oklopljena sredstva koja probijaju kinetičkom brzinom.Za ove mine se uzima sektor dejstva od 60 stepeni na daljini od 25/30m.
Posebno se mora voditi računa da se na bližem rastojanju ne nalazi prepreka poput debelih stabala jer drastično smanjuje zonu dejstva i efekat na cilju kao štit.
Da bi se za sve ove mine pojačao efekat dejstva poželjno je da se više mina sa sektorima preklapaju za 1/4 do 1/3 ili na međusobnom razmaku za MON-50 na maksimalno 30 metara razmaka MON-90 na svakih 50 m.T je i vidoje u prilozima za MON-50

https://vk.com/al_feed.php?z=video-46943161_456246.....161_989129
Мон-50 (мина противопехотная осколочная направленного поражения управляемая)

https://www.youtube.com/watch?time_continue=59&.....e=emb_logo

[youtube]https://www.youtube.com/watch?time_continue=59&v=Kv5yw8BoPNM&feature=emb_logo[/youtube]


Sledi video sa manjom i veljikom MON50/90
МОН-50/МОН-90
https://vk.com/video68110045_169994918
[youtube]https://vk.com/video68110045_169994918[/youtube]
Jedan vidoje sa sve 4 mine u detaljnom pojašnjenju sa TT podacima.
Мины осколочные направленного действия МОН-50, (МОН-90), МОН-100, МОН-200

https://www.youtube.com/watch?time_continue=1&.....e=emb_logo

[youtube]https://www.youtube.com/watch?time_continue=1&v=k7APeoCDViI&feature=emb_logo[/youtube]
Kao šlag na torti je ovaj prikaz dejstva dve buce na poligonu u dejstvo na kamion sa živom silom.
Мина осколочная направленная МОН-90 и МОН-100

https://www.youtube.com/watch?time_continue=1&.....e=emb_logo

[youtube]https://www.youtube.com/watch?time_continue=1&v=15kctxaiRAw&feature=emb_logo[/youtube]

offline
  • Pridružio: 23 Okt 2019
  • Poruke: 353

https://vk.com/syriantube?z=video208517435_4562391.....790_915747

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

Изађи док си цео из теме о инжињерији коју везе са везом немаш.
Где овде видиш у филму ничија земња страну мину.
Где на теми о железничким јединицама имаш ишта од те технике па још у Сирији где тих јединица нема ни од РФ а ни САА их није формирала.
Још је веће фулање на теми о инжињеријским возилима где си убацио средства сасвим другог профила и намене.
Потражи иста су до детаља описана још кад су се појавила и где припадају али возила НИСУ...
Другарски савет ...

offline
  • goxin
  • Legendarni građanin
  • Pridružio: 20 Dec 2013
  • Poruke: 6747
  • Gde živiš: Srpsko Sarajevo

https://youtu.be/syuu_g7svoE

Horizontalna mina, gore prikazana od Voje ili Off route mina na robotiziranoj platformi.

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24496

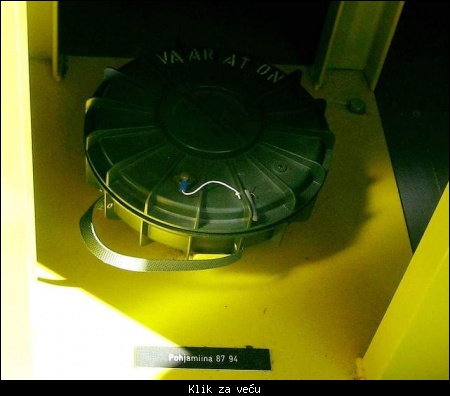

Švecka razorno probojna poput naše TMRP6
Sa oznakom
Pohjamina87 94

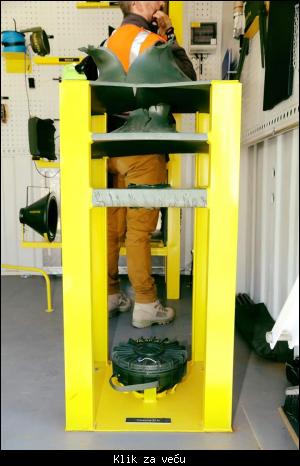

Demonstracija probojnosti


Kazu da ima senzor magnetnog polja i da moze delovati i bez kontakta tj gaženja kada je nadvisi sredstvo sa dovoljnim magnetnim svojstvima na koja reaguje upaljač.
