UZRP Trapa ili Zmaj

Napisano na dan: 8.8.2011
1

UZRP Trapa ili Zmaj
Sledeća strana Pagination

Idi na vrh

Poslao: 08 Avg 2011 21:53
Idi na vrh
offline
  • boksi  Male
  • Legendarni građanin
  • Pridružio: 11 Jun 2008
  • Poruke: 7924

Postoje li neki TT podaci o ovom Ruskom cistacu minskog polja?

Минный детонатор УЗРП Трапа или Змей Горыныч.




Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 22 Feb 2014 12:34
Idi na vrh
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 26213

Na jednom od Foruma Ruskih oružanih snaga sam našao ovo sredstvo poznato pod kodnom oznakom UR-77 a poznato i pod imenom ZMAJ.
Na MTLB transporteru sa gornje strane montiran je lanser rakete nosioca eksplozivnog punjenja koje se nakon ispaljivanja aktivira i na daljini do 90m a detonacijom aktivira sva minskoeksplozivna sredstva n širini od 6m.



Uređaj u dejstvu..
[Link mogu videti samo ulogovani korisnici]
I text uz snimak..
UR-77 "Dragon" (ustanovka razminirovaniya) - A mine clearing vehicle with a turret-like superstructure bearing two launch ramps. The ramps are used to fire rockets towing hose-type mine-clearing line charges. A single charge can clear an area of 90 m by 6 m. The UR-77 is the successor to the BTR-50 based UR-67.
Stariji model preteča ovog UR-77 je bio na vozilu BTR-50 i imao je oznaku UR-67 a evo i njegove slike.

U borbene jedinice Rusije stiže i njegov naslednik na BMP-3 pod imenom UR-07M:

[Link mogu videti samo ulogovani korisnici]



Poslao: 27 Apr 2014 21:05
Idi na vrh
offline
  • Pridružio: 22 Dec 2013
  • Poruke: 5

Ja znam ove sisteme, ali moj srpski nije dosta dobar. Ako napišem na Engleskom - je li to dobro? Ili mogu na srpskom, za moju praksu, a vi možete više pitati i ja će objasniti Smile

Poslao: 28 Apr 2014 16:54
Idi na vrh
offline
  • Pridružio: 27 Avg 2011
  • Poruke: 3604
  • Gde živiš: treći kamen od sunca

Не брини, навикли смо због Карађорђевића..

Poslao: 28 Apr 2014 17:18
Idi na vrh
offline
  • Pridružio: 12 Jan 2014
  • Poruke: 517

Tu si kolegu @IvanUkr mozda malo "izgubio" ...mozda ne zna za "nase strance". Smile

Kolega @IvanUkr ...samo napred ..vezbaj ti Srpski ... da te ceo svet razume! Ziveli

Ovo je dosta dobar sistem - zar ne? Amer verzija lansira eksplozivni "konopac" koji napravi trasu za prolaz. Uspesno upotrebljen u prvom "pohodu" na Irak ...kad su Iracani bili ukopani i pravili neke prepreke i minska polja. Jel ovaj sistem funkcionise na isti ili slican nacin?

Poslao: 28 Apr 2014 23:10
Idi na vrh
offline
  • Pridružio: 22 Dec 2013
  • Poruke: 5

I Savetskom Savezu bio puno razlike sisteme za razminiranje.
Na oklopne vozilo:
- UR-67
- UR-77
Prevezena vojnikom:

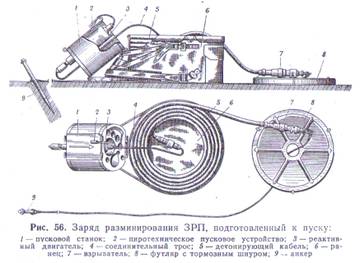

- ZRP

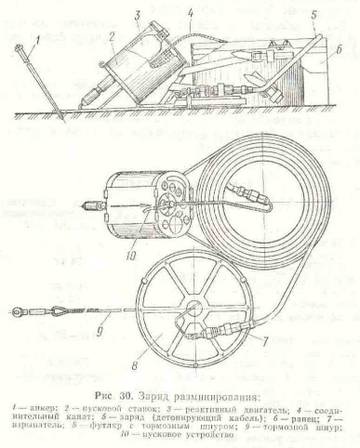

- ZRP-2 "Tropa"

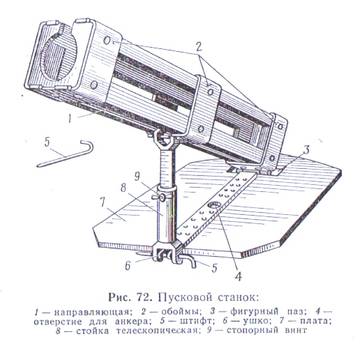

- ZR-150 i
- UZ-83p
UZ-83 je velika sistema i ona rasčlanije na 32 sanduka.
Da, još i UZ-3R, ali video ovdje slike na srbsko-hrvatskom jeziku i mislim vi su znate ove sisteme Smile
Da, ove sisteme rade tako, kako vi smo napisao. "Konopac" ljeti, pada, tegnite do sebe i čekajte buuuuuuum Very Happy
UR-77 često koristio u Prvom Čečenskom ratu. U gradu Groznom vrlo puno, ako ova sistema ima puno eksploziva i to je opasno ne samo za mine, ali i neprijateljskog vojnika Smile
Harakteristike sistem:
ZRP ZRP-2 ZR-150 UR-83p
Težina komplekta (u torbe), kg 45 (30) 50 (34) 76 (4Cool 1810
Težina eksploziva (A-IX-1) u konopacu, kg/m 0,16 0,15 0,16 8
Raspon zadužen "konopaca", m 60 60 90 120
Domet "konopaca", m 110-130 140-160 160 440
Dimenzija prohoda u minskom polju
(dužina x dubina),m:
PP mine 0,4х0,4 0,54х0,4 0,8х0,4 -
PT mine - - - 115х6




Poslao: 30 Apr 2014 23:04
Idi na vrh
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 26213

Ivane u JNA nije bilo ovih sistema za izradu prolaza u minskim poljima a ni u drugim vojskama nastalim nakon raspada JNA na prostorima bivše nam SFRJ.
JNA je imala z ovaj posao Bangalore eksplozivna pružna punjenja ali je i njihova zastupljenost bil na samoj granici statističke greške.
Naime čak su i nas u školi za rad sa ovim sredstvom upoznavali sa skica i udžbenika jer preseka a ni školskog sredstva nije bilo.
Kasnije u jedinicama nikada nisam isto ni video...
Možda su zbog starosti ista u međuvremenu povučena iz upotrebe jer su nabavljena onim kontigentom kada je iz USA stiglo svega i svačega a nakon Rezolucije IBa 1948.
Inače je u nekoliko filmova jako lepo prikazan rad sa izradom rolaza uz upotrebu Bangalorea kao u Spašavanju redova Rajana...

Poslao: 05 Jun 2014 17:08
Idi na vrh
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 26213

Napisano: 02 Jun 2014 22:20

УР-77 Метеорит је једна од верзија уређаја за израду пролаза у МЕПу.
Самоходни уређај УР-77 намењен је за прављење бреша (пролаза) у минским пољима противника. Стручњаци га сматрају за једно од најбољих средстава за савладавање минских поља. Возило носи два пуњења (црева од по 90 метара) са преко 700 килограма пластида у сваком. Пошто се активирају, они се размотавају и падају на конкретну површину, где је то потребно. Експлозија ове муниције
активира и постављене околне противтенковске мине, тако да тиме омогућује пролаз широк око шест метара.
Овом савременом уређају за разминирање дат је бајковити назив због необичности призора: ракета изниче уз рику и млаз који се „вуче“ иза ње као нешто вијугаво и дугачко, што подсећа на аждајин реп.
Те је стога добио и онај назив ЗМАЈ.
Основно возило је транспортер МТ-ЛБ

Поглед од позади на уређај и транспортер.


Уређај спреман за лансирање.

Тренутак лансиранја и лет ракетног уређаја за разминиранје.



Експлозија уређаја и израда пролаза у МЕПу.


Dopuna: 05 Jun 2014 17:08

Preteča ovog UZRP M77 je bio ovaj uređaj za razminiranje:

[Link mogu videti samo ulogovani korisnici]

Poslao: 11 Okt 2014 15:59
Idi na vrh
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 26213

Napisano: 05 Jun 2014 17:12

Naslednik ovog uređaja za razminiranje (Ustanovka Razminirovanija je skraćeno UR) UR-83P


TT podaci sa sajta
[Link mogu videti samo ulogovani korisnici]
Тактико-технические характеристики УР-83

Тип установки разминирования....................................... Реактивная взрывная
Масса комплекта................................................................ 1810 кг.
Длина заряда разминирования......................................... 120м.
Масса взрывчатого вещества (ПВВ-4)............................. 1380кг.
Расчетное количество ВВ на погонный метр................... 11.5 кг.
Дальность подачи заряда (от пуск.поз.до хв.ч. заряда) от 100 до 440 метров
Время сборки и подготовки установки инж.сап.отдел... 90 мин.
Расчет на переноску установки......................................... 54 человеко-рейсов
Длина проделываемого прохода....................................... 115 метров
Максимальная ширина прохода........................................ 6 метров
Расчет для сборки.............................................................. Инж.сап.отд. (6 чел.)
Расчет обслуживания........................................................ 2 чел.
Габариты в боевом положении: -длина 1.5 м
-ширина 1.5м.
-высота 2.6м.

Poslao: 11 Okt 2014 16:00
Idi na vrh
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 26213

Овај експериментални аутомобил "Објецт 190", који је требало да се стави у службу као УР-88. Првобитно је развијен у другој половини 1980-их у УКБТМ под РОЦ "обоу" . Заправо систем за деминирање 9ЕТС развијене у Челабинској СКБ "Ротор"предњи део уређаја за прскање аеросол и њене накнадне детонацију.
