PVO sistem srednjeg dometa "Dnjepar" - Ukrajina

1

PVO sistem srednjeg dometa "Dnjepar" - Ukrajina

offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2265

Ukrajina danas, kao jedna od drzava naslednica SSSR, raspolaze solidnim brojem PVO sistema srednjeg i velikog dometa, u prvom redu starijim generacijama S-300 i BUK.
Tokom 2013-e usvojila je postupak i tehnologiju remonta starijih ruskih PVO sistema S300PS/PM i BUK-M1, koji se nalaze u njenom naoruzanju.
Obzirom da je deklarisani zivotni vek nakon remonta 7 godina, postaje izvesno da ce morati da se pozabave naslednikom ova dva sistema, kako bi osigurali PVO kapacitete u buducnosti.

Glavni nosilac posla razvoja novog PVO sistema srednjeg dometa je “ukrajinski SDPR”, tj. Ukroboronservis, koji je dobro procenio da bi ovaj novi sistem mogao da bude veoma konkurentan na svetskom trzistu, kao jeftinija alternativa ruskim i Zapadnim sistemima. Radni naziv ovog sistema je DNjEPAR, ali se ne iskljucuje da ce u buducnosti dobiti i neku drugu oznaku.

Ukrajinci imaju srecu da skoro, pa poseduju sve elemente jednog takvog sistema: radare proizvodi Iskra, Artem ima puno iskustva u proizvodnji raketa V-V R-27, Aerotehnika vec radi AKS-ove. Takodje, imaju veliku kolicinu raketa za S-300 starije generacije, kao i za BUK, tako da odredjena resenja mogu da iskopiraju sa ova 2 sistema.









Projektovana zona unistenja cilja po daljini je 7-60km, pa uz svaki DNjEPAR verovatno preventivno mora da se ubaci po jedan sistem kratkog dometa, da pokrije blisku samozastitu do daljine 7km.

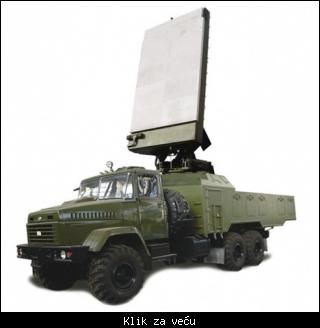

Radar koji je prikazan na kamionu KRAZ-63221 je u stvari modernizovani Iskra 1L220U-KC, namenjen pracenju artiljerije i balistickih projektila. Deklarisani domet radara od 150km cini se optimalnim za ovakav sistem.
Tehnicke karakteristike radara: https://iskra.zp.ua/files/en_1L220U.pdf

Sto se rakete tice, na Internetu je najcesce prikazana raketa Stilet, kratkog dometa, namenjena modernizaciji SA-8 Osa, ali svima je jasno da ona nece biti koriscena. Najcesce se kao resenje pominje modernizovana R-27, pod nazivom ZR-27. Pojavile su se i prve slike moguceg izgleda:



Na video materijalu koji se na Youtube pojavio 22. januara 2014 jasno se vidi da Ukrajinci planiraju da koriste sistem DNjEPAR univerzalno: u kombinaciji sa raketama S-125 Neva, a da nova raketa ZR-27 na animaciji ima malo drugaciji oblik (jednostepena, modifikovana krila), te da se mogu koristiti i rakete od S-300 starijih generacija (verovatno planiraju da ponude kao paket za modernizaciju NEVE, gde bi kupci zadrzali stare rakete i lansere. Pitanje je da li ce NEVA ovom modernizacijom moci da gadja 6 ciljeva istovremeno, sto bi bilo ravno spektaklu).
Sve u svemu, ono sto se vidi na videu je samo kompjuterska animacija, ali za pohvalu je da Ukrajinci rade na sistemu koji istovremeno moze da gadja 6 ciljeva, sa sopstvenim raketama sa ARS GSN, a koji ce verovatno biti znatno jeftiniji od svega u toj klasi, na trzistu.

1. deo: http://www.youtube.com/watch?v=rNeXPrtVb68
2. deo: http://www.youtube.com/watch?v=IAx20lh2LU0

Ukrajincima se zuri. Njihovim S-300 i BUK-ovima isticu resursi, Ruske firme polako ali sigurno dobijaju nove kupce za TOR/Pancir/S-300, sto znaci manje kupaca za Ukrajinu. Dodatni pritisak je i to sto S-400 od 2016 krece u izvoz za strane kupce, iste godine dolaze i poboljsani Pancir-SM, kao i BUK-M3 i TOR-M3.
Jedan od pluseva bio bi ako bi se ovaj novi radar i kabina za navodjenje ponudili kao modernizacija NEVE, samo je pitanje da li je omogucena visekanalnost? I ostaje pitanje mobilnosti NEVE, tj. stavljanja na kamion ili poluprikolicu.
Pored Rusa, na trzistu se u narednih par godina ocekuje pritisak Nemaca za IRIS-T SLM (ima AFAR radar sa 4 fiksne antene na stubu, resenje preuzeto sa brodova, nema rotacije, pokriva sve vreme 360 stepeni), MBDA (SAMP/T i novi, univerzalni CAMM), Norvezana sa NASAMS II, Izraela sa novim Barak-8.

Karakteristike koje je u ovom trenutku moguce pronaci na Internetu:

Многоканальный зенитный ракетный комплекс средней дальности “ДНЕПР”

Предназначен для:
-для борьбы с современными и перспективными аэродинамическими средствами воздушного нападения в условиях сложной помеховой обстановки;
-выдачи обобщенной информации о воздушной обстановке и информации о результатах боевой работы на вышестоящий командный пункт.

Состав ЗРК:
Mногофункциональная радиолокационная станция. пусковые установки, до 6 зенитные управляемые ракеты.
Многофункциональная радиолокационная станция МРЛС разработана по технологии активных фазированных антенных решеток.

Характеристика - Значения ТТХ:
1. Число каналов по цели - 6
2. Число каналов по ракете - 12
3. Максимальная дальность обнаружения цели типа тактический истребитель, км:
на высоте 7 км. - не менее 150km
на высоте 0,15 км. - не менее 50km
на высоте 0,02 км. - не менее 28km
4. Максимальная скорость поражаемых целей:
навстречу, м/с - до 1000
вдогон, м/с - до 600
5. Дальность устойчивого сопровождения по тактическому истребителю – 120km

Характеристики многофункциональной РЛС:
-дальность обнаружения по цели с эффективной площадью рассеивания 1 m2 150км;
-оцифровка сигналов производится на промежуточной частоте и дальнейшая их обработка (фильтрация, обнаружение, следящие координатные системы, функции помехозащиты и т. д.) осуществляется на программном уровне специальными вычислителями.
-обращение к целям последовательное с переменным темпом;
-количество математически сопровождаемых траекторий целей : 100
- количество одновременно автоматически сопровождаемых для обстрела целей: 6
- koличество одновременно управляемых ракет: 12
- реализована командная радиолиния управления, линия радиокоррекции координатной информации о цели.

В состав МРЛС входят:
1) антенный пост;
2) пункт боевого управления.

1) Антенный пост размещается на автомобиле повышенной проходимости КрАЗ.
Антенный пост представляет собой специальный контейнер, в передней части которого установлено полотно активной фазированной антенной решетки на поворотном (на 360° по азимуту) устройстве. Полотно антенной решетки оснащено механизмом развертывания в боевое положение.
В контейнере размещаются: специальные вычислительные процессоры; система охлаждения ФАР; вторичные источники питания; система автономного энергоснабжения.

Преимущества активных ФАР:
-не требует применения электронно-вакуумных приборов сверхвысокой частоты в передающем тракте и реализует необходимые амплитудно-фазовые распределения по раскрыву решетки, как на передачу, так и на прием;
-позволяет эффективно бороться с активно-шумовыми помехами в области боковых лепестков диаграммы направленности фазированной антенной решетки, за счет адаптивного к конкретной помеховой обстановке формирования провалов (в области боковых лепестков диаграммы направленности) в направлениях расположения постановщиков помех;
-оцифровка принимаемых сигналов производится на промежуточной частоте в каждой субрешетке и дальнейшая их обработка (т.е. фильтрация, обнаружение, функции помехозащиты, следящие координатные системы и т.д.) осуществляется на программном уровне специальными вычислителями.

Характеристики ФАР:
-сектор электронного сканирования – 90 градусов в каждой плоскости;
-метод пеленгации – моноимпульсный;
-для обнаружения и сопровождения используются широкополосные зондирующие сигналы с базой более 100;
-минимальное количество провалов в диаграмме направленности ФАР в области боковых лепестков, формируемых в направлении источников активно-шумовых помех – не менее 3;

Состоит из двух отсеков:
-аппаратный, где размещаются: автоматизированные рабочие места боевого расчета; средства обработки и документирования информации; средства связи.
-агрегатный, где размещаются два дизельных агрегата электропитания (основной и резервный).

В аппаратном отсеке размещены автоматизированные рабочие места:
-АРМ командира ЗРК
-АРМ офицера наведения
-АРМ операторов ручного захвата.

На АРМ командира зенитного ракетного комплекса отображаются:
-общая воздушная обстановка, получаемая от сопряженных источников радиолокационной информации (трехкоординатных радиолокационных станции различных типов);
-информация от вышестоящего командного пункта;
-сектор сканирования фазированной антенной решетки зенитного ракетного комплекса;
-целеуказания от вышестоящего командного пункта;
-трассы и характеристики целей сопровождаемых в секторе автономного поиска (в формулярах), результаты их отождествления и опознавания;
-приоритетность обстрела целей;
-цели, находящиеся на автоматическом сопровождении (выбранные для обстрела);
результаты решения задачи построения зон для каждой выбранной для поражения цели;
-положение цели и упрежденной точки относительно ближней и дальней границ зоны поражения, время до входа (выхода) цели в (из) зону поражения;
информация об обстреливаемых целях;
-наличие и состояние ракет на пусковых установках;
-состояние каналов передачи данных;
-техническое состояние зенитного ракетного комплекса;
-интерактивные органы управления.

На АРМ офицера наведения отображаются:
-режимы работы станции;
-режимы работы системы помехозащиты;
-сектор автономного поиска;
-трассы и характеристики (в формулярах) сопровождаемых целей в секторе автономного поиска;
-цели, находящиеся на автоматическом сопровождении (выбранные для обстрела);
-результаты анализа помеховой обстановки;
-распределение целей между операторами;
-интерактивные органы управления.

На АРМ операторов ручного захвата отображаются
-матрица захвата;
-обобщенные сигналы качества сопровождения по каждой сопровождаемой цели;
-подвижные обнаружители по каждой сопровождаемой цели для визуального наблюдения разделения (отделения противорадиолокационных ракет, крылатых ракет и т. д.) и оценки результатов стрельбы;
-интерактивные органы управления.

Пусковые установки с наклонным стартом размещаются на буксируемых полуприцепах с системой горизонтирования на раздвижных домкратах. На каждую пусковую установку заряжаются четыре зенитные управляемые ракеты в транспортно-пусковых контейнерах. На платформе полуприцепа размещены: контейнер системы автономного энергоснабжения, контейнеры аппаратуры стартовой автоматики, аппаратуры передачи данных.

Зенитная управляемая ракета:
двухступенчатая (стартовый ускоритель и маршевая ступень).
двигательные установки обеих ступеней – ракетные двигатели твердого топлива.

Способ управления ракетой – комбинированный:
1-й этап разработки:
радиокомандное наведение на начальном и среднем участках траектории и активное самонаведение на конечном участке траектории.
2-й этап разработки:
инерциальное с радиокоррекцией на начальном и среднем участках траектории и активное самонаведение на конечном участке траектории.

Командная радиолиния управления и линия радиокоррекции обеспечивается многофункциональной радиолокационной станцией.
Самонаведение на конечном участке траектории обеспечивается активной головкой самонаведения миллиметрового диапазона.
Зона поражения:
- Минимальная высота поражения цели – 15m
- Максимальная высота поражения цели – 25km
- Дальность до ближней границы зоны поражения – 7km
- Максимальная дальность до дальней границы зоны поражения – 60km
- Максимальный курсовой параметр цели – 24km
- Время ручного захвата одной цели на автоматическое сопровождение 2,5 - 3сек
- Количество одновременно подключаемых пусковых установок – 6
- Время готовности (включения) комплекса к боевой работе <4 мин.


Активная радиолокационная головка самонаведения ракеты:
Самонаведение зенитной управляемой ракеты на конечном участке траектории обеспечивается активной головкой самонаведения миллиметрового диапазона.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 28496
  • Gde živiš: iznad smoga Beograda

Citat:a da nova raketa ZR-27 na animaciji ima malo drugaciji oblik (jednostepena, modifikovana krila),
R-27 ima centralno pozicionirana kormila pokretana komprimovanim vazduhom tako da je veliki deo zapremine otišao na servo sistem, zastarelu elektroniku GSN i radio upaljača.



Raketa sa animacije ima mala, verovatno elekto mehanička kormila oko mlaznice, kompaktniju GSN i verovatno manji blizinski upaljač, tako da se oslobađa dodatno prostor u telu rakee za povećanje raketnog motora. Uz moderniju kompoziciju motora(npr. dvimpulsni), gubi se potreba za nezgrapnim busterom.



offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2265

Ima dosta protivurecnosti izmedju tehnickih karakteristika koje se mogu naci i ovog videa koji su napravili. Videcemo kad radovi odmaknu, na sta ce sistem liciti.
Sto se tice rakete, planiraju 2 faze:

"Способ управления ракетой – комбинированный:
1-й этап разработки:
радиокомандное наведение на начальном и среднем участках траектории и активное самонаведение на конечном участке траектории.
2-й этап разработки:
инерциальное с радиокоррекцией на начальном и среднем участках траектории и активное самонаведение на конечном участке траектории. "

offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 28496
  • Gde živiš: iznad smoga Beograda

Prvu fazu bi mogli i da preskoče Wink

offline
  • vrabac
  • Legendarni građanin
  • Pridružio: 30 Dec 2010
  • Poruke: 4963

Do sada se poslednjih meseci priča da su razvoj ovog sistema *zamrznuli*.

offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2265

Obzirom da su krajem januara 2014 postavili novi video, izgleda da rade.

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 96088

Malo novosti...
Перспективный ЗРК "Днепр" (Украина)

Arrow http://raigap.livejournal.com/342950.html

offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16059
  • Gde živiš: Lublana

Znači ne poseduju tehničkih resurseva za izradu vlastite rakete.

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 96088

«Укроборонсервис» заявляет о завершении разработки зенитного ракетного комплекса «Днепр»
Arrow http://diana-mihailova.livejournal.com/182639.html

offline
  • Pridružio: 28 Dec 2016
  • Poruke: 905

"Autora" Zivojina Bankovica bi trebalo da je sramota sto je prepisao tekst sa ovog foruma.
http://tangosix.rs/2017/18/01/ukrajina-razvija-pvo-sistem-dnjepar/
