Borbeno vozilo za razminiranje BMR-3M

1

Borbeno vozilo za razminiranje BMR-3M

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25505

Napisano: 05 Jun 2014 17:45

Na bazi tenka T-72 nastalo je ovo vozilo za razminiranje BMR-3M


Vozilo je razvijeno na oklopnom telu bez kupole i Topovskog naoružanja sa dve sekcije za razminiranjekoje su širine po 80cm i osovinskog razmaka od 162cm.
TT podaci za vozilo.
Bruto težina 43t
Motor M-84MS četvorotaktni V hlađen tečnošću.
Snaga motora 618KW(840KS) specifične potrošnje od 247g/KWh.
Maksimalna transportna brzinado 60km/h
Maksimalna radnabrzina sa spuštenim sekcijama 12km/h.
Savlađuje vodenu prepreku do širineod 1,5km dubine od čak 8m (ostali T-72 do 5m) a brzina toka do 3m/s
Pored oveopreme za savlađivanje vodene prepreke opremljen ja i sa sredstvima za navigaciju i održavanje veze.
Uređaj za razminiranje se satoji iz dve kotrljajuće sekcije KMT-7


Iz dve nožne sekcije KMT-8

Iz emitera elektro magnetnih talasa EMT

Ovako opremljeno vozilo radi u jednom prohodu izradu prolaza od nagaznih mina ukupne širine do 3,2m a u minskom polju sa magnetnim nekontaktnim minama sa emiterom magnetnih talasa izrađuje prolaz širine 6-7m.

Dopuna: 06 Feb 2016 13:17

Na Palubi je nedavno Bozo 13 postavio ovu sliku starije verzije BMR-2 na modifikovanoj šasiji tenka T-62 sa starijim modelom uređaja za razminiranje iz serije KMT-5 ili 5M kakvih je bilo na samom zalasku proizvodnje tenkova T-55 koji su ih takođe imali kao dodatak za te namene.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 26 Avg 2012
  • Poruke: 1219
  • Gde živiš: Srbija

Samo da dodam da vozilo ima 2 clana posade (komandir i vozac) koji su smesteni na sedistima opremljenim sistemom za ublazavanje udara. Osim 2 clana posade u vozilu se mogu prevesti jos 3 vojnika od kojih su 2 opremljena detektorima mina,a jedan sredstvima za razminiravanje i unistavanje otkrivenih mina. Na zadnjem delu tela tenka je mala tovarna platforma koja moze poneti teret do 5ti obicno se na njoj nose rezervni roleri KTM-7 koji se postavljaju na vozilo pomocu krana kapaciteta 2.5t, postavljenog na zadnjoj strani vozila. U opremi je i uredjaj za automatsko obelezavanje razminiranog podrucja. BMR3-M je naoruzan daljinski upravljanim mitraljezom kalibra 12.7mm.

https://www.youtube.com/watch?v=A-hfz9HL-jI



offline
  • Pridružio: 31 Dec 2011
  • Poruke: 19358

voja64 ::...
Na Palubi je nedavno Bozo 13 postavio ovu sliku starije verzije BMR-2 na modifikovanoj šasiji tenka T-62 sa starijim modelom uređaja za razminiranje iz serije KMT-5 ili 5M kakvih je bilo na samom zalasku proizvodnje tenkova T-55 koji su ih takođe imali kao dodatak za te namene.


BMR-1, sasija nije od T-62 vec od SU-122-54 samohodke, dakle modifikovana od T-54.
https://ru.wikipedia.org/wiki/%D0%A1%D0%A3-122-54


offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25505

Bojane zar na T-54 nije razmaknut prostor između prvog i drugog potpornog kao i na T-55 a na ovom je sličnije razmaknuto poput onog na T-62 gde se taj razmak nalazi nazad .
Kad ispratim taj link i na njemu dobijem ovaj.
https://ru.wikipedia.org/wiki/%D0%91%D0%9C%D0%A0-1
Na kome nema slike za potvrdu autentičnosti a nigde nisam našao sliku od BMR-2 pa sam bio gotovo siguran da je to on pa ni Wikipedija nepravi razliku između ta dva modela i svugde daje iste podatke uz različit naslov.
https://ru.wikipedia.org/wiki/%D0%91%D0%9C%D0%A0-2

offline
  • Pridružio: 26 Avg 2012
  • Poruke: 1219
  • Gde živiš: Srbija

Ja se ne razumem u te tockice ,ali evo nekoliko fotografija. Jesu modeli,ali su valjda verni,a i na ovom linku ima nekih fotki pa pogledajte.


















http://www.colleurs-de-plastique.com/forums/showth.....R-1-russe-(T-55-d%E9mineur)/page2

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25505

Zumzum pogledaj na svim tvojim slikama gde se lepo vidi da ima i mašina sa razmakom između prednjeg i do njega -drugog oslonog točkaod treće slike pa sve na dole) i to su valjda klonovi od T54-55 .Oni sa razmakom između 3 i 4 (prva i druga slika od gore)su ili od T-62 ili kako bojan tvrdi tog SU-122-54.
U svakom slučaju je da očito imamo i jedan model i drugi model na dva različita podvozja.

offline
  • Pridružio: 26 Avg 2012
  • Poruke: 1219
  • Gde živiš: Srbija

Znaci da sam sad uneo jos vecu zabunu Mr. Green Odoh u svoju pecinu da ne kocim ringispil Ziveli

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25505

Nisi uneo zabunu samo si potvrdio moje pisanje sad kad sam pažljivo i onaj link koji si okačio izlistao skoro pa sam siguran da ni Baćuške nisu uočile ovo šarenilo u označavanju i dok jedni oba modela nazivaju BMR-1 a na drugoj strani tog linka postoji prva slika koja kako i bojan kaže da je taj sa razmakom između trećeg i četvrtog BMR-1 a ovaj sa razmakom kao na T-54-55 da je BMR-2 što bi možda i bilo najlogičnije .
Da je prvo umesto šasije za SU-122-54. načinjeno nešto tada potrebnije a da su kasnije kad su se uverili u potrebu takve mašine od restlova originalnih tenkova načinili i BMR-2.

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 19358

Vojo, T-54 ima razmak izmedju prva dva tocka, ali za SU-122-54 je modifikovana sasija T-54 zbog drugacijeg rasporeda tezine (top i oklop napred). Isti raspored (ali nije ista sasija) je kasnije koriscen za T-62.

BMR-1 - sasija SU-122-54
BMR-2 - sasija T-54Б
BMR-3 - sasija T-72А
BMR-3M - sasija T-90

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25505

http://army-news.ru/2017/09/bmr-3ma-bez-oshibok-dlya-sapera/
Stigla nova generacija BMR-3M uz jedno+ A
Slike iz priloga u tekstu su načinjene na ARMI info 2017 a ima i par slika i malo detalja o URAN-6 robotizovanoj platformi za SAPERE.
БМР-3МА

Что еще можно сказать о ТТХ.
От базовой модели БМР-3М отличие состоит исключительно в электронной начинке. Все та же база от Т-90, только более усилено бронирование днища и устанавливается двигатель В-92С2, мощностью 1000 л. с.

На БМР-3МА размещён комплекс навесной динамической защиты «Контакт».

Sastav kompleta i oprema
Логично, так как, скажем, в отличие от БРЭМа, находящегося в замыкании при передвижении колонн, тральщик идёт в колонне первым и собирает на себя не только мины, но и является первой мишенью для различных противотанковых средств, как ручных, так и не очень.

Средства связи и наблюдения аналогичны БМР-3М (радиостанция Р-123М, для наблюдения за радио- и химической обстановкой установлены рентгенометр-радиометр и химический анализатор ГО-27, два встроенных прибора ночного видения без внешней подсветки 1ПН63М).

В качестве основного вооружения на БМР-3М используется 12,7-мм пулемёт НСВТ с боекомплектом 500 патронов.

На корпусе установлены 8 гранатомётов системы постановки дымовой завесы 902В «Туча», для стрельбы 81-мм дымовыми гранатами.

Дополнительно в комплект поставки входят:
— ручной противотанковый гранатомёт РПГ-7Д с боекомплектом 6 выстрелов;
— ПЗРК 9К38 «Игла» с боекомплектом 2 выстрела;
— автомат АКС-74 с боекомплектом 150 патронов;
— 10 гранат Ф-1.

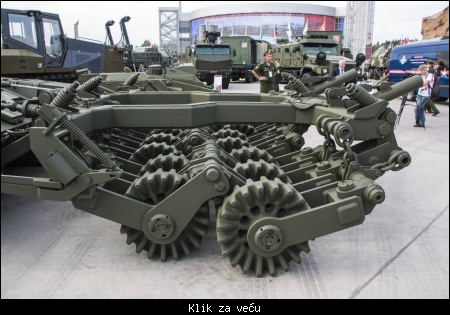

Novi čistač -tralj

Тралы:

ДМР – трал для сплошного траления
ТМТ-К – трал колейного траления
ТМТ-С – модификация ТМТ-К под сплошное траление
КМТ-7ЭМТ – колейный трал КМТ-7 с приставкой для электромагнитного траления.
Все тралы снабжены устройствами для перерезания кабелей и проводов связи и управления минами и фугасами.
В дополнение к тралам на БМР-3МА установлена собственная система постановки помех «Лесок» для противодействия радиоуправляемым минам и фугасам, собственная установка для электромагнитного траления, система теплового траления, которая выстреливает по ходу машины тепловые ловушки, на которые должны реагировать мины с ИК-системой инициализации.
Za neutralizaciju radio kontrolisanih mina opremljen je i uređajima čije se antene vide nazad na sklopu,


Telo elektro magnetnih klopki za neutralizaciju-ranije aktiviranje mina sa tim sistemom aktiviranja.

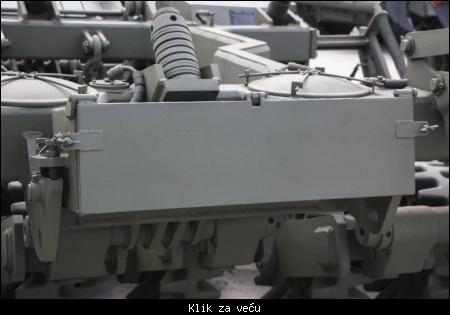

Na čistaču je kao novina i dodatak za aktiviranje mina osetljivih na toplotni ili IC spektar tako što ih oprema iz ovog bloka aktivira ispred čistača.

Sav resto o udobnosti i radu posade u svim uslovima govori i iz ovog podatka šta je sve ugrađeno unutar tela uz Bio toalet i....
Для экипажа, точнее, для удобств работы, БМР-3М имеет фильтровентиляционную установку для работы на заражённой местности, а также кондиционер, который даёт возможность нормальной работы при температуре окружающего воздуха до +65° С.

Дополнительно в боевом отделении имеются биотуалет и подогреватель пищи. В совокупности всё оборудование БМР-3М способно обеспечить до трёх суток автономного пребывания экипажа в машине.
Kao zaključak pisac teksta je naveo da vojnik-pionir(saper na ruskom) i uz primenu svih sredstava na bojištu neće nestati ali će mu se posao na uklanjanju mina uz BMR-3MA svakako olakšati
