Minopolagači / Mine layer dispenser

1

Minopolagači / Mine layer dispenser

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Napisano: 29 Jun 2019 12:22

Pišući u temi o trendovima u razvoju mašina/uređaja za izrade prolaza/čišćenje mina shvatio sam da ne postoji zasebna tema o uređajima -mašinama za izradu/polaganje mina i da su se iste turale u zajedničku temu sa inžinjerijskim mašinama.
Za početak da razdvojim sam sitem polaganja mina po načinu postavljanja u Ručni strojem jedinice ili pojedinačnim postavljanjem od onog gde se mašinski mine polažu bilo ispod maskirnog sloja zemlje/busena ili sejanjem-disperzijom iz nekog disperzionog uređaja/sklopa .
U JNA smo za mašinsko polaganje koristili izvorni Sovjetski VUČNI minopolagač PMR i PMR-3 na koji su naši ino vatori u VTI dodali nove vođice za polaganje naših domaćih mahom PT Mina koje su nastale nakon usvajanja ovog minopolagača u arsenal i tako inoviran su označili kao PMR-3B.
Ja ga ovde sada ne bi dalje elaborirao već bi dodao da osim prilagođavanja našim minama na PMR-3B je dodata mogućnost selekcije tzv koraka u sejanju/polaganju mina uz standardni Sovjetsko/Ruski na 4m i sa smanjenom gustinom sa korakom od 5,5m a za šta je na raspodeljivaču dodat još jedan parnjak u zupčaničkom sklopu .To da se mine pored klasičnog polaganja ispod sloja zemlje mogu i sejati mislim da i netreba posebno elaborirati..
Vremenom se kod nas radilo na domaćoj vrsti oklopnog minopolagača na bazi BVP M-80 označenog u razvoju kao MOS ja bi samo podsetio da se uz izradu dva primerka i aktivno opitovanje sve do polovine 90 dalje nije mrdnulo.Po mojim saznanjima jedan od dva izrađena primerka čami negde u hangarima VS i zadnje je viđen sredinom 2011/2 u Šapcu.

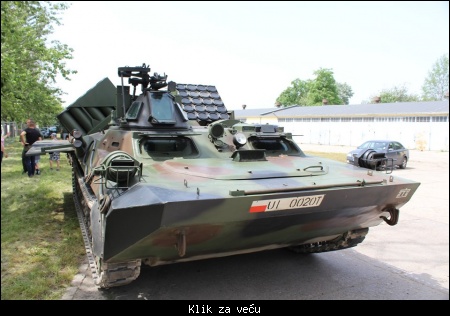

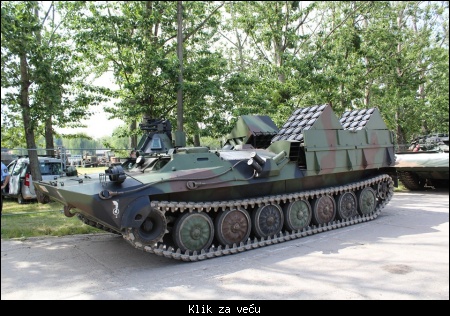

Ova naša MOS kreacija je nastala u pokušaju da se kopira jedan od Sovjetsko/Ruskih GMZ koga bi ovde za početak predstavio..

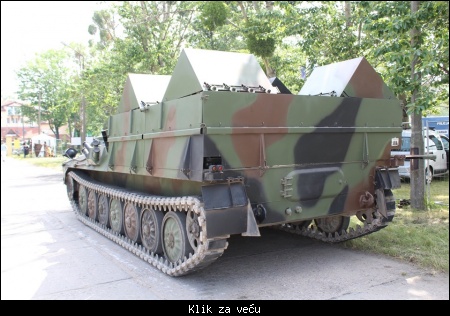

ГМЗ-3 (Гусеничный минный заградитель — 3)
Izgled GMZ-3 spreda
i sa pozadinom

U kasetama GMZ-3 se može nalaziti do 208 mina ovih tipova ТМ-52, ТМ-57, ТМ-62, ТМ-62ПЗ i ТМ-89.
Plužni uređaj koga od zada vuče izgleda poput starih izvornih uređaja/plugova sa PMR/PMZ..

Slično rešenje je bilo i na našem MOS nezavršenom projektu..
Još detalja o GMZ-3 ima i ovde
https://ru.wikipedia.org/wiki/%D0%93%D0%9C%D0%97-3
O ovome do sada sam već pisao OVDE pa da se overim i dalje ne ponavljam..
https://www.mycity-military.com/Inzinjerija/Inzinj.....ka_39.html

Ovde dalje vidim pisanije o recimo
Minenwerfer Skorpion
Koga sam se dotakao OVDE
https://www.mycity-military.com/Inzinjerija/PP-i-P.....je_10.html
Moj današnji glavni povod u otvaranju zasebne teme je prva pojava UMZa
novog Univerzalnog minozagraditelja ,baziranog na šasiji UMZ-G(duseničnij) na međunarodnom vojno tehničnom forumu «Армия-2019».Gde se osim ove slike i panoa još nišat nije objavilo pa će da ve obavestim čim iskopam ič..





Dopuna: 29 Jun 2019 13:35

Prebirajući po memoriji seti se da je prethodnik ovog UMZ-G stigao na javnu scenu na točkovima pre par godina na istom mestu 2015e
Russia defense industry unveils new UMZ-K multipurpose mine-laying vehicle at Army-2015
https://www.armyrecognition.com/weapons_defence_in.....06155.html

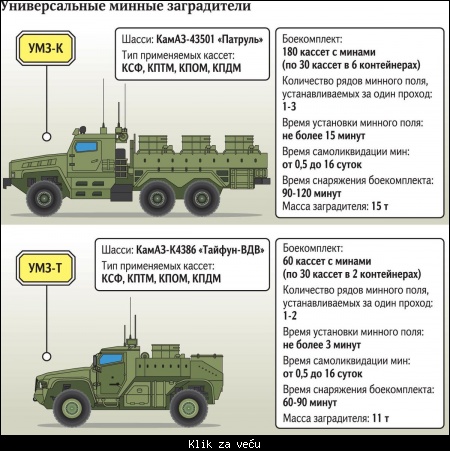

Uz sliku stoji i tekst koji pojašnjava koje sve tipove mina može da poseje ,br komata,daljine na kojima ih seje kao i radnu brzinu za sejanje
The basic mine load is 180 clusters with antipersonnel (PFM, POM), anti-paratrooper (PDM) or antitank mines (PTM).

The maximum length of the minefield being laid with the use of one basic mine load: antipersonnel mines (PFM) – 3,200 meters; antipersonnel mines (POM) – 5,000 meters; antitank mines (PTM) – 600 meters.

The minefields it creates are 15 meters deep and 240 meters wide. Its mine-laying speed is up to 40 km per hour. The operating crew consists of two people.
Te stoga mislim da je po TT podacima i ovaj novi UMZ-G sličan .prosudite sami..

Dopuna: 29 Jun 2019 14:33

Preteča svih UMZova je ovaj UMZ na šasiji ZIL-131 razvijen još u vreme SSSRa za potrebe brzih zatvaranja prolaza u motorizovanim jedinicama.

https://sputniknews.com/russia/201506261023877981/
Ima i link sa Ukrajinskim korištenjem UMZ na šasiji ZIL-131 ovde
http://armamentresearch.com/ukrainian-operated-umz.....n-ukraine/



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Napisano: 29 Jun 2019 14:54

Shielder

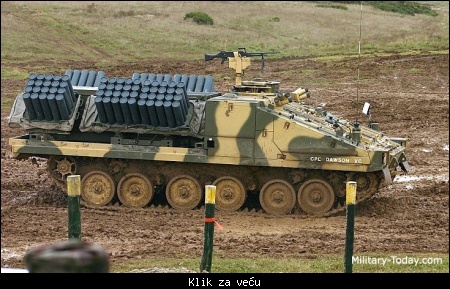

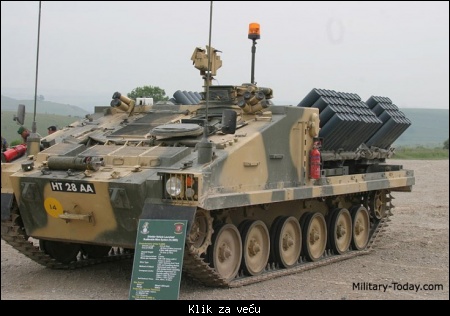

Mine laying vehicle

The British Army Shielder mine laying vehicle lays scatterable anti-tank mines
TT podaci
Entered service 1999
Crew 2 men
Dimensions and weight
Weight ~ 10 t
Length ~ 5.3 m
Width ~ 2.4 m
Height ~ 2.2 m
Performance
Anti-tank mines 240
Armament
Machine guns 1 x 7.62 mm
Mobility
Engine Perkins T6 3544 diesel
Engine power 250 hp
Maximum road speed 80 km/h
Range 650 km
Maneuverability
Gradient 60%
Side slope 35%
Vertical step 0.6 m
Trench 1.75 m
Fording 1.1 m
The Shielder is a mine laying vehicle. It lays anti-tank mines. This mine laying system is also capable of laying anti-personnel mines, however the United Kingdom signed the Anti-Personnel Mine Ban Convention, so British Army does not use them. A total of 29 Shielders were ordered by the British MoD in 1995. First vehicles were delivered to the British Army in 1999.

The Shielder is operated by the Royal Engineers. It creates anti-tank barriers quickly and effectively, thus reducing mobility of enemy forces. Anti-tank mines are scattered as the vehicle moves across terrain.

This scatterable mine laying system is based on the flatbed version of Stormer armored personnel carrier. The Shielder uses the US M163 Volcano mine laying system, which is mounted on the flatbed. Vehicle carries up to 40 dispensers on launcher racks. Each dispenser contains 6 anti-tank mines. It is worth mentioning, that a Giat Minotaur mine dispensing system and Stormer flat bed combination was taken to the Gulf in 1990-1991 but not tested operationally.

The anti-tank mines self-destruct at the end of the programable life. A dispenser control unit tests and arms the self-destruction mechanism. Mines self-destruct after few hours or days.

Armor of the Shielder protects the crew against small arms fire and artillery shell splinters.

This mile laying system is armed with a single roof-mounted 7.62 mm machine gun over the commanders hatch for self-defense.

The Shielder is operated by the crew of two, including driver and commander.

Vehicle is powered by Perkins T6 3544 turbocharged diesel engine, developing 250 hp.

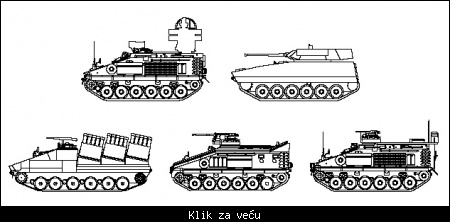

I za fajronat izvorni Stormer II koji je bazno vozilo..



Dopuna: 29 Jun 2019 15:50

Po nekim podacima britanski Shielder je nastao za korištenje US M163 Vulcan mine laying system
A same mine se tempiraju na samolikvidaciju:
These mines have three self-destruct settings varying from 4 Hours, 48 Hours or 15 days

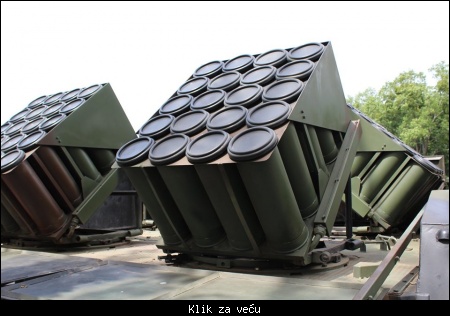

Za ispaljivanje iz lansera postoje dva tipa pakovanja i to:
M-87 Canister : 1 AP (anti-personnel) mine and 5 AT (anti-tank) mines per canister
M-87A1 Canister: 6 AT (anti-tank) mines

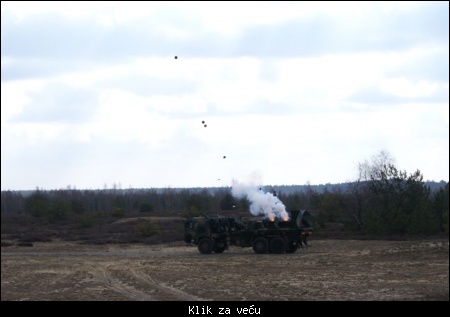

Jedan interesantan snimak disperzije ovih mina iz helikoptera je ovde
https://www.youtube.com/watch?v=vmBw0B_KboA



online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

U najavi teme sam spomenuo i njega
Minenwurfsystem Skorpion



https://de.wikipedia.org/wiki/Minenwurfsystem_Skorpion
General properties
Crew 2
Length 5.87 m
Width 2.68 m in loading or transport position or 2.87 in throw position
Height 3.32 m
Mass 9.12 tons (empty mass)
Armor and armament
Armor unarmored
Main Armament 6 mine throw units with 600 anti-tank mines
Secondary armament MG3 7.62 × 51 mm
agility
Drive water-cooled six-cylinder two-stroke diesel engine with direct injection
210 hp (154 kW)
Suspension torsion bar
Maximum speed 40 km / h (road)
Power / Weight 23.02 PS / t
Range about 500 km

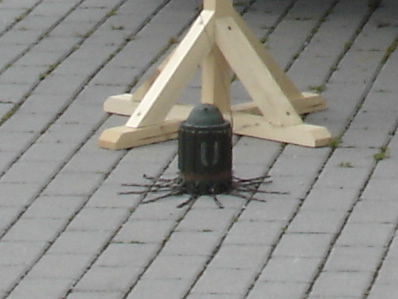

Each of the six mine throwing units can hold 5 magazines of 20 min. The total number is 600 mines.

The anti-tank projectile AT2 was manufactured by Dynamit Nobel GmbH in Troisdorf. The main components of the Scorpion are the carrier vehicle M548 A1 G, based on the chassis of the M113 and the mine throwing machine with refill magazines and the EPAG (setting, testing and firing device).

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Poljska ubrzano radi na svojoj kreaciji lansera pod nazivom BAOBAB
Osnovu sistema čini mina /123 anti-tank mines provided by the Bydgoszcz-based Belma company

Više detalja ima OVDE
https://www.defence24.com/new-beginning-for-the-ba.....g-platform


Što više ulazim u upoznavanje ovog sistema kao i mine,načina armiranja,detekcije i daljinskog aktiviranja utoliko mi je logičniji razvoj u Rusiji na sistemu LISTVA kao i na novom sitemu za detekciju elektronskih sitema u upaljačima mina KORŠUN koji su se pojavili u SIRIJI...
Solidan PDF sa svašta od sistema baobab-a
https://www.google.com/url?sa=i&rct=j&q=&esrc=s&so.....7618335993
Huta Stalowa Wola, Baobab-K scattered mine-laying platform, based on a wheeled chassis. The procedure...

Baobab platform control panel during the field test programme. Image Credit: Jerzy Reszczyński
Još slika sa testiranja na poligonu kompanije BELMA i trenutak lansiranja ..

BELMA-mine-anti-tank-

Poligon za testiranje mina iz Belme u Bidgošću..

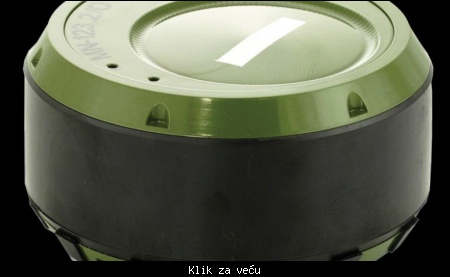

Evo i linka proizvoda iz BELME pa i naša spominjana 123 anti-tank mines provided by the Bydgoszcz-based Belma company
https://www.army-technology.com/contractors/ammunition/belma-s-a/
I za kraj još jedna paleta sredstava iz Bidgošćanske BELME

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Da ne ispustim iz vida da osim višecevnih pojedine kompanije razvijaju i jednocevne kasetne disperzere mina poput ovog.

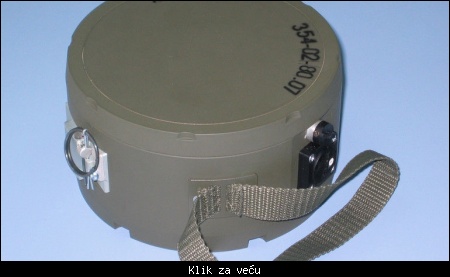

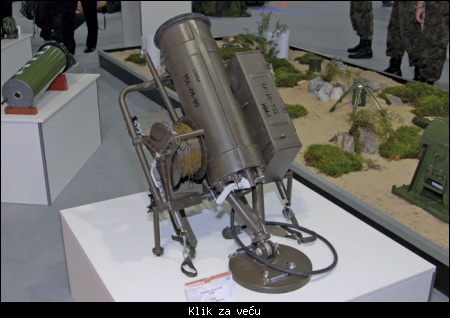

PMM portable mine dispenser is a really small device, usually fitted on vehicles and capable of rapidly building a mine barrier in tactical situations. Note part of the Garden of Evil behind the PMM display cube.
Iz istog se po pisaniju sa Poljskih foruma vidi da se iz Belme za njuma razvija ova mina


Iz istog se lansera može postavljati i ova MN-111.

Uz njuma je išao i ovaj text
AT Mines – No Longer Dumb
By far the most interesting on display were the larger “non-contact” EFP off-route anti-tank mines, aiming at the sides of the enemy armored fighting vehicles. EFP means explosively-formed-penetrator – the name implies the method of operation. When the target AFV crosses the line of sighting within effective range, the mine detonates a special shaped charge, which hits the armor not with just a jet of hot gases, like the classical contact-detonated shaped-charge, but forms a projectile out of its metal liner, capable of breaching substantial thickness of armor plate. The static MPB (Mina przeciwburtowa – Side-Targeting Mine) can be fitted with IR sensor-triggered fuze, set off-track and still pierce 100 mm of homogenous steel at 50 meters. This is a smart mine, if there was one ever – never lets the enemy touch it (anti-handling device), but self-destructs after a pre-programmed delay of 1, 10 or 30 days to avoid collateral damage. But an even more interesting application is the perimeter-defense off-route mine. The MPB’s down side was that it only operated along one direction, parallel to its longitudinal axis. The MPBK is a bit more sophisticated – placed on a turntable, operated by a sensor-activated servomechanism, it automatically detects, locates and tracks the target until it presents itself broadside at the most effective range. Several years ago a sister unit of the MPBK was also displayed, now conspicuously absent – the anti-helicopter mine. This was in effect an MPBK but fitted with advanced three-axis steering and acoustic sensors designed to detect, locate, lock and then track a low-flying helicopter, eventually firing an EFP at it. The individual mines’ sensors operated independently, allowing the simultaneous tracking and shooting at the helicopter by groups of mines set in larger “anti-aircraft mine fields” – or anti-helicopter barrier protecting one’s own troops from a roaming enemy rotary wing threat, trying to sneak in with ATGMs at tree-top level. Asked about the fate of this ingenious system, the reps were biting their tongues and rapidly changed the subject. Soon in the forest near you, would you say?

Anyway, the MPBK-ZN variant displayed this year had another smart feature: these mines are too expensive to be single-used, so their anti-handling devices are programmable, and the mines can be cleared after a pre-programmed period, then replaced and reset to counter another threat elsewhere
Na drugom sam mestu iskopao i ove podatke za imenovani PMM lanser i mine..iz Belme
https://www.defence24.com/belma-mines-for-the-polish-armed-forces
I još dve slike mina iz njiove produkcije


online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Od drugara sa Vk.com stigla dopuna za prvu objavu i disperzer iz Ural Vagona

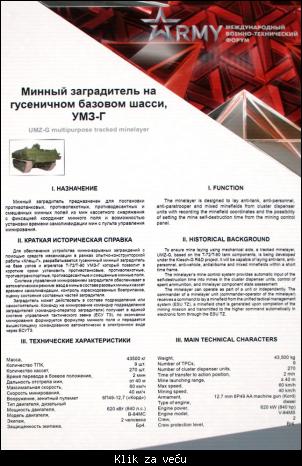

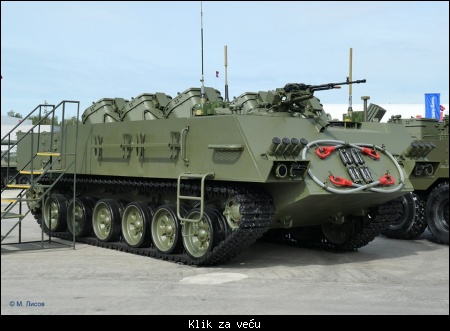

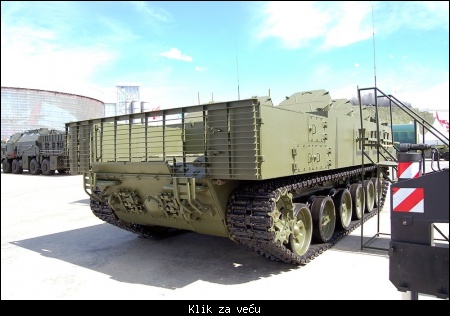

UMZ-G
Razmenom pitanja slikom mi je potvrđeno da se na UMZu nalaze 2 B/K i to jedan u lansirnim cevima a drugi na tovarnom prostoru iza samih lansera što se i iz slike vidi..

Posle punjenja lanser se radi zaštite od blata i sl može pokriti od gore poklopcem koji se pred dejstvo uklanja.

Za ličnu PVO zaštitu na polagaču je naslednik NSV PAMa..

Za kretanje na prednjem kraju odbrane i zatvaranju među prostora sam polagač je solidno oklopljen a i za nedaj bože u pripravnosti su sajle za brzo izvlačenje-samoizvlačenje.Kao i bacači dimnih kutija za zadimljavanje terena gde se polagač kreće.

Slike su jutrošnje sa Parka Patriot u Alabinu nadomak Moskve i foruma ARMIJA -2019...

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Još se u Parku Patriot nisu kapije zatvorile a stigao i novi UMZ točkaš sa sve slikama od drugara..































Rusi jednako opremaju kako oklopne/mehanizovane jedinice sredstvima na gusenicama tako i motorizovane i moto streljačke/vazdušno desantne na točkašima pa tako i ovaj novi UMZ dobi novu mašinu...

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Tu je i dopuna za Poljski Baobab u opitovanju da je ideja potekla od guseničnog sistema sa istim lanserima i minama 123 anti-tank iz Bidgošć kompanije BELMA.pa njih ne bi ovde elaborirao već bi naprosto uz bogatu kolekciju slika diperzera mina na poznatom MT-LB transporteru prikačio i izvorni Poljski tekst za opis..




























FB grupa
Uzbrojenie Świata - Historia oraz Współczesność
је додао/ла 17 нових фотографија у албум: -Inżynieryjny system minowania ISM KROTON.

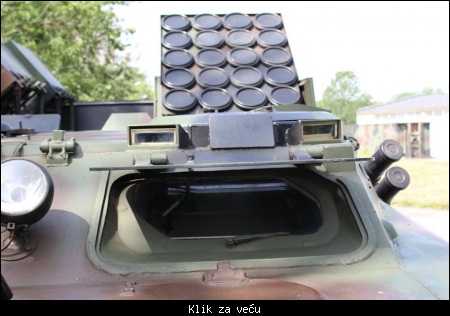

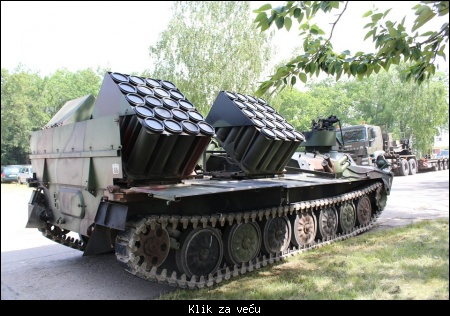

Inżynieryjny System Minowania ISM "Kroton" – transporter opancerzony przeznaczony do szybkiego stawiania przeciwpancernych lub przeciwpiechotnich zapór minowych przez pododdziały wojsk inżynieryjnych szczebla taktycznego. Opracowany został na bazie transportera opancerzonego MTLB i jest produkowany w Polsce przez Hutę Stalowa Wola.
Z uwagi na produkcję zarówno sprzętu do masowego minowania powierzchniowego (narzutowego) jak i samych min kasetowych Polska (na razie) nie podpisała międzynarodowej konwencji zakazującej używania tego rodzaju uzbrojenia.

Wyposażenie:

- 400 kumulacyjnych min przeciwpancernych lub min przeciwpiechotnych, umożliwiające ustawienie pola minowego o wymiarach np. 60 na 600 metrów w czasie 15 minut;

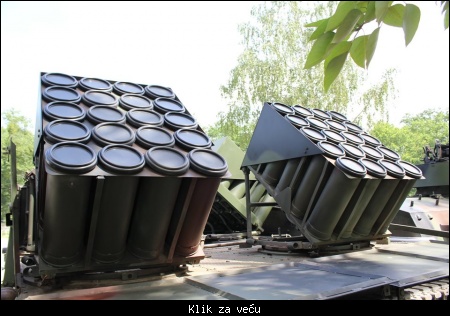

- w 4 zestawach miotaczy min kasetowych TMN na kadłubie po 20 szt w każdym;
- każda mina kasetowa zawiera pięć min o działaniu natychmiastowym MN123.1 i/lub zwłocznym MN123.2, miny mogą być wyrzucane na boki (na odległość od 0 do 90 m) i do tyłu pojazdu; masa kasety to 22,8–23 kg;

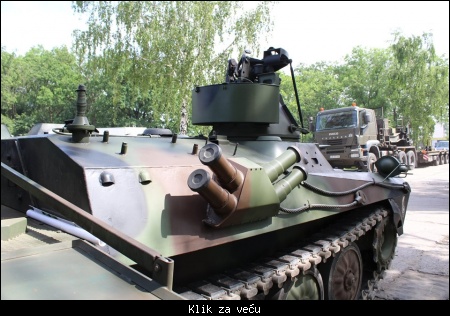

- karabin maszynowy 12,7 mm,
- urządzenie wentylacyjne (z filtrami),
- urządzenie ogrzewcze,
- układ przeciwpożarowy o działaniu - ręcznym lub automatycznym,
- przyrządy do obserwacji dzienno-nocnej.
- sygnalizator rentgenometryczny,
- urządzenia łączności wewnętrznej i zewnętrznej,
- zestaw do likwidacji skażeń.

Dane podstawowe:

Państwo Polska
Producent Huta Stalowa Wola
Typ pojazdu opancerzony transporter minowania narzutowego

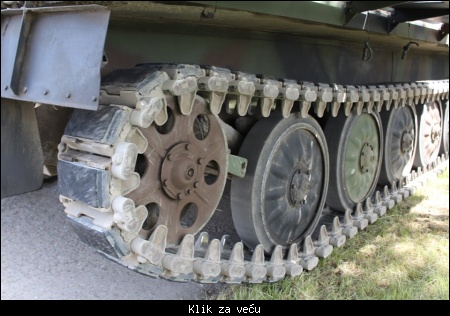

Trakcja gąsienicowa
Załoga 2 osoby
Dane techniczne
Silnik o mocy 220 kW
Transmisja mechaniczna
Pancerz warstwowy
Długość 7,5 m
kadłuba: 7,5 m
Szerokość 3,0 m
Wysokość 2,45 m
Prześwit 0,4 m
Masa 15250 kg
Osiągi
Prędkość 60 km/h
Zasięg 500
Dane operacyjne
Uzbrojenie
4 zasobniki z 20 kasetami - po 5 min każda
karabin maszynowy 12,7 mm
Wyposażenie
400 min przeciwpancernych kumulacyjnych lub min przeciwpiechotnich,
Użytkownicy
Polska

Wóz należący do 10. Brygady Kawalerii Pancernej z Świętoszowa

Autor: D.K.
REKON 2019, Centrum Szkolenia Wojsk Inżynieryjnych i Chemicznych we Wrocławiu

Vidimo da se slično šire i Rusi pa sa guseničnim sredstvima pokrivaju oklopne i mehanizovane jedinice a sa kasetnim disperzerima na točkašima i motorizovane i druge slične jedinice koje se švrćkaju na točkašima..

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 96065

Citat:Russian engineers will receive the UMZ-K (based on the KamAZ-43501 Patrul MRAP chassis) and UMZ-T (based on the KamAZ-K4386 Typhoon-VDV chassis) mine-laying vehicles in the future, which have already passed MoD tests. They will replace the ZIL-131 UMZ.




Arrow https://iz.ru/896515/aleksei-ramm-bogdan-stepovoi/.....epripasami

online
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 25465

Poljaci su pre usvajanja disperzera sa priloga gore radili i na mehaničkom sejanju mina uz plužni uređaj za rad u sistemu poput GMZa ili nesuđenog JNA sistema MOS..

Historia konstrukcji:

W latach 80. polskie i wschodnio-niemieckie ośrodki konstrukcyjne rozpoczęły wspólne prace nad samobieżnym ustawiaczem min. Strona polska miała opracować pojazd bazowy, wschodnio-niemiecka urządzenie minujące wraz z układami sterującymi. Pierwszy model urządzenia był gotowy w 1989 roku i w tym samym roku przeprowadzono jego próby. Po zjednoczeniu Niemiec OBRUM Gliwice przejął dokumentację konstrukcyjną opracowaną w NRD i samodzielnie zakończył prace. Sko...



У 80.-их, пољски и Ist izgradnju центри почели су да раде заједно на mine dron. Пољска је требала да развије bazu возило, je-немачки уређај за контролу samo са anti системима. Први модел уређаја је био спреман 1989 године и исте године је testirali. После немачког јединства, obrum gliwice је je документацију немачког немачког немачког и завршио рад. - возило је je на u и trup trup-1 М Трактор. Hull је направљен од oklopna плоча које штите од пожара са 7,62 мм калибра калибра. На правом фронту, налази се мотор који укључује дизел 2 S1 (С12-К) мотор. На ostavio фронту, налази се волан који укључује седишта u mehaničar и команданта u дела trup је део два рудника са kapacitetom од 125 мин сваки. Мен су везани за возило са je са 2,8 т kran za за задњи део возила. Задњи део возила је везан за задњи део возила Сом-Kalina може да среди niemaskowane мине (на 6-20 км / х), maskirani (на 6-10 км / х), а у води са je до 0,9 m (на 6 КМ / Х)). Мен се могу je на сваких 4-12 м (skočiš сваких 2 м). U може да ради са rudnici ™-62 м, ™-62 п и MPP-b.

Основни технички подаци:

Држава Пољска
Producent obrum gliwice
Vozilo tip STACKER Min STACKER
Proklizavanja Gąsienicowa
Posada 2 људи
Мотор са власти 522 КВ
Дужина 10,41 м
Ширина 2,87 м
Висина 3,35 м
Zemlja Zemlja 0,42 м
Притисак је на 0,08 к
Перформансе перформанси
Брзина 65 км / ч
Домет 500
Prevazilaženje препреке
Brade (Freez). 1,5 м
№ припрема: 0,9 м
Ugao prilaza 55
Oružje
1 х 12,7 мм калибра NJV 12,7 мм
Опрема за опрему
Lanser граната граната граната

Аутор: D.K.
Varšavi, sadyba - музеј пољске војне технике
Kolekcija slika je OVDE

https://www.facebook.com/media/set/?set=ms.c.eJw9j....._tn__=HH-R
