Uredjaj za aktiviranje eksploziva

1

Uredjaj za aktiviranje eksploziva

offline
  • Pridružio: 10 Feb 2012
  • Poruke: 4

Srdacan pozdrav svima !

Nadam se da cu ovdje naci odgovor za ono sto me interesuje . Naime bavim se pirotehnikom profesionalno , imam preduzece koje se bavi prometom pirotehničkih sredstava i izvodjenjem vatrometa. Kako bi poboljsali kvalitet usluga , a posebno sigurnost pirotehničara tokom izvodjenja vatrometa, poceli smo da uvodimo elektronsko paljenje vatrometa. Bilo je tu svakakvih masina , sto kineskih , sto domacih , pa sam izmedju ostalog naletio najednu masinu koja je rijesila sve moje probleme. Kada sam je dobio , nista mi nije bilo jasno , uredjaj je vojni dimenzija mozda 10 sa 10 , o kvalitetu nemoram ni da pričam. Ima 12 konektora sa jedne strane i 12 konektora sa druge , i pise lijepo "na eksplozivna punjenja" . Sa prednje strane je samo imao dva konektora , na kojima je pisalo (+) i (-) .Nisam znao kako radi , pa sam spojio plus i minus , i zacuo "klik" .Elem svaki put kada ponovo posaljete signal , ona opali sljedeci kanal tj , liniju koja treba da se aktivira. Uredjaj je potrebno prije upotrebe Nulirati , kako bi krug bio potpun ! Nemam ovdje slike uredjaja , ali mislim da ce znalci odmah prepoznati o cemu se radi. Ukoliko neko zna kako se zove uredjaj , ili bilo kakvu informaciju o tome , bio bih mu zahvalan da to podjeli sa mnom

Hvala unaprijed !!!!



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 23139

Pretpostavljam da se radi o kutiji za dirigovano palljenje iz kompleta za imitaciju artiljerijske i avio vatre i ceo komplet je imao skraćeni naziv IDAO M-7...nisam siguran davno je bilo a sastojao se iz nekoliko celina ,nemojte zameriti davno je bilo kada sam je ja koristio nakon doobuke u rukovanju sa njom.Izvor napajanja joj je najčešće bio akumulator.za aktiviranje punjenja se koristio pult sa komandom u obliku običnog telefonskog aparata ,glavne razdelne kutije u obliku ITC 10 al bez vidljivih obeležja i za nju se sa jedne strane kačio onaj telefonski aparat i izvor struje a sa druge strane su se kačile prijemne kutije koje ste opisali a od njih se dalje granalo do 12 izlaznih parica za isto toliko EP i tu su se najčešće koristila namenska punjenja koja su neki od mojih klasića na završnom logorovanju na Ivan sedlu zapamtili pošto smo izvodili sa njima razne imitacije po najgorem kijametu ali da se vratimo temi...Kad se sa onog telefona zada okretanjem brojčanika na primer br.1 zadajete komandu da se izvrši pojedinačno opaljenje a daljim okretanjem brojčanika dajete signal nekoj od ovih kutija koja će da se aktivira ,potom sa trećim brojem od 1-12 određujete prema šemi koje je to punjenje i tako dok ne ispucate sva punjenja ,1, 1,1 sa ovom komandom bi opalili samo jedno i to prvo punjenje na prvoj kutiji i to punjenje br,1 sa komandom za seriju od više punjenja se isto postizalo stim što sada sa sigurnošću nemogu da se setim a mislim da je za seriju bio kod 2 a za rafal cele kutije prvi broj je bio 3 pa bi ste tako mogli da sa jedne ili više kutija opalite u seriji od dva i više punjenja po istom sistemu ili kao rafal od svih preostalih na nekoj od kutija i najčešće se koristila na ZTV ili za imitacije za snimanje nastavnih filmova i mi smo imali svega nekoliko stari Inžinjeraca i ja sam među njima bio najmlađi i krao sam znanje jer nije bilo kurseva i nekih obuka sa ovim sistemom a i zbog loše obuke se dešavalo da se neka punjenja zaborave pa smo ga u šali zvali IZDA ..Pozdrav Slobo možda sam makar malo pomogao a ako je potreba za ž/s možda i pomognem ali mi se javite na pp...pozdrav...



offline
  • Pridružio: 10 Feb 2012
  • Poruke: 4

Prije svega da Vam se zahvalim na ovako opšrinom odgovoru . Ne razumijem se vojnu opremu nesto posebno ( sem sa onim sto smo imali priliku da se susrećemo kao adolescenti za vrijeme rata u Bosni , a bilo je svega ) . Uredjaj je jako jednostavam , i predpostavljam da je to taj uredjaj o kojem vi govorite. Neki dan sam svratio na vojni otpad u Temerin , onako usput , i imao sam srecu da nadjem jos takva 3 uredjaja , puni vode , ali kazem sebi kila je 400 dinara , de ti to meni na vagu , pa sta bude... Smile izaslo me je oko 2000 dinara sve. Dodjem kuci , istresem vodu , osusim fenom i masine rade kao nove, ipak je to vojska pravila. Vama jos jednom puno hvala sto ste odvojili vremena da mi odgovorite. Srdačan pozdrav

offline
  • Pridružio: 10 Feb 2012
  • Poruke: 4

Hehehehehe , ma ne ... Mi se bavimo izvodjenjem vatrometa i specijalnih efekata ! Masine su stvarno skupe npr. FIRE ONE firing system kosta oko 65 000 dolara , two wire komunikacija , digitala ... Imam i ja two wire komunikaciju i to za 2000 dinara Smile Ukoliko imam liniju fronta vatrometa 50 metara , mogu ova 3 uredjaja da stavim pored svake sekcije vatrometa , i svima saljem signal istovremeno ako treba Smile U svako m slucaju odlicno cu proci , ovome nema smrti to je ocigledno Smile

offline
  • Pridružio: 12 Feb 2007
  • Poruke: 8154

Može li koja slika?

offline
  • Buva  Male
  • Legendarni građanin
  • amater u pokušaju
  • Pridružio: 10 Apr 2010
  • Poruke: 2784
  • Gde živiš: i ja se pitam...

offline
  • Pridružio: 10 Feb 2012
  • Poruke: 4

To je ta mašina , ja samo imam birački uređaj , nisam ni znao da ima ovo ostalo ... Super ove informacije mi puno znače , pogotovo zbog naziva i proizvođača i godine proizvodje , to nam traze u elaboratima ako se pali elektronski , valjda nece biti problema da nam priznajju uredjaj. Hvala

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 23139

Napisano: 07 Feb 2013 14:51

Buva ::

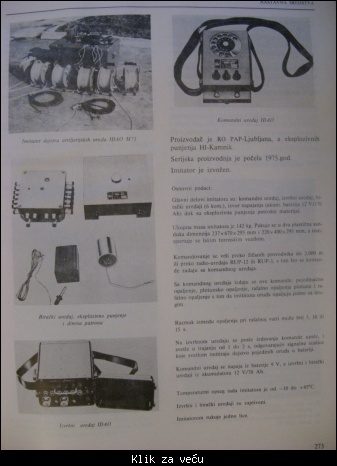

Bravo za Buvu upravo me vrati u prošlost sa ovim uređajem sam negde pod kraj 80 pored auto puta Beograd -Niš negde u blizini raskrsnice za Veliku Planu postavio i u dva navrata kompletan uređaj opalio prema zahtevima sudija na toj ZTV na dva vatrena položaja stim da sam na jednom položaju imao postavljanja EP od 500g ovog sa slike i imitirao avio nalet sa bombardovanjem u jednakim intervalima a na drugoj vatrenoj liniji sam imitirao dejstvo artiljerije gde je bilo svih kombinacija vatre od imitacije naizmeničnih opaljenja kao na korekturi tako i paljenja u olotunu a i ostatak sam ispalio kao rafal sa razmakom od 5 sekundi .Eto kako na ovom forumu možeš da vratiš sećanja inače smo u kasarni u Obrenovcu imali jedan ovaj uređaj i dužio ga je jedan stariji zastavnik koji je bio pored mene sve vreme vežbe kao moj mentor.Smeštaj do izvođenja ZTV smo imali u kasarni u S.Palanci kod kolega Inžinjeraca koji su na toj vežbi imali druge zadatke no to je of pa za sad toliko i pozdrav...

Dopuna: 03 Apr 2013 0:33

Osim ovog uređaja za imitaciju su sekoristile i druge mašine za paljenje kao što su IKM 1000V ili KM 1000V kao ova na slici sa jedne od vežbi imitacije artiljerijskog dejstva

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 23139

Na ovu sam temu potpuno zaboravio pa da je reaktiviram na naj bolji način..
Prvo da ugrubo sve izvore električnog paljenja svedemo i nekoliko kategorija koje su naj češće korištene u armiji i rudarstvu.
Kao prva grupa bi se ubrojali svi STACIONARNI izvori napajanja poput mesne električne mreže i fiksni elektroagregati..
Druga grupa PRENOSNI izvori je jako široka i obuhvata u grubo:
-Baterije/akumulatore koji opet mogu biti......sa kapacitetom i nazivnim naponom od...pa do...
-Ručni generatori za paljenje ,gde je na raspolaganju cela paleta od dinamo mašina do raznih vrsta pretvarača napona sa raznim principima rada a gde se ugrubo izdvajaju dve vrste..
A-Induktorske(dinamo) mašine koje za dobijanje električne energije indukovanjem naj češće koriste transformisanje mehaničkog rada u navijanju opruge koja indirektno po otpuštanju zavrti induktor ili direktnim pokretanjem induktora isti proizvedenu struju smešta u kondenzator i po davanju komande je otpušta...
B-Pretvarači kao izvor električne energije za paljenje su sve više na ceni jer se sa minijaturizacijom otišlo daleko pa se i sa znatno manjim uređajima po gabaritima i težini izrađuju sve upotrebnije mašine za paljenje.

Kada kažem sve upotrebnije mislim na onaj osnovni preduslov koji se iz Omovog zakona mora uzeti u obzir i da bi se na električnom detonatoru dobila potrebna energija za usijavanje glavice i izazvala detonacija a ona za standardni EDK tip A osetljivi i tip B neosetljivi je reda veličine.
Tehničke karakterisirke Tip A Tip B
Provodnici: CuSn (FeSn) sa PVC izolacijom Ø0.6/1.3 mm
dužina provodnika 2 m ili po zahtevu kupca
Čaura: od Cu ili Al.
prečnika 7.3 mm, dužine 55-87 mm u zavisnosti od tipa sa ili brez usporača
Struja sigurnog nedelovanja: 0.18 A 0.65 A
Struja sigurnog delovanja: 0.35 A 0.90 A
Struja serijskog paljejenja 100EDK-1 A min. 3.2 A min.
Sigurnosni impuls: 0.8 mJ/W 8 mJ/W
Impuls punjenja: 3 mJ/W 16 mJ/W
Otpornost na statički elektricitet sa 2 m Cu provodnika (spojeni provodnici-čaura):
12 kV/300pF 18 kV/500pF
Vodonepropustljivost: 0.2 MPa/6h
Sve gore popunjeno u tabeli je iz fabričkog uputstva za EDKa kao i ovaj deo

https://www.krusik.rs/CIVIL.PROG_eng/el.detonatori_srp.htm

ELEKTRIČNI DETONATORI

-Trenutni električni detonatori TED-A i TED-B
-Millisekundni električni detonatori 30 EUD-A
i 30 EUD-B
Interval usporenja 30 ms - broj stepeni usporenja 10
-Polusekundni električni detonatori 500 EUD-A
i 500 EUD-B
Interval usporenja 500 ms - broj stepeni usporenja 10

A- normalno osetljivi detonatori
B- neosetljivi detonatori

Sad da zaključim da bi se zadovoljila računska upotrebljivost nekog izvora napajanja za osetljive detonatore potrebno je obezbediti minimalnu struju paljenja koja iz tabele gore IZNOSI 0.18 A.
Omov zakon je tu nemilosrdan i za izračunavanje se mora ukalkulisati kao prvo pored unutrašnjeg otpora samog izvora napajanja same dinamo ili kondenzatorske mašine preko kablova za povezivanje mreže gde je po našim normativima isti sa minimalnim poprečnim presekom 0,8 mm2 sa izolacijom od gume ili PVC(u armiji se za to koristio standardni Minerski kabal unutrašnjeg otpora od 0,03 Oma po dužnom metru ili PTK kabal za žične veze sličnih karakteristika i zadovoljavajućeg poprečnog preseka)
Pored računskog tu su i takozvane tablice koje se koriste za brzo preračunavanje i u kojima se uzima doza sigurnosti da bi se sa nekim izvorom paljenja moglo aktivirati određeni broj EDK u zavisnosti od vrste mreže za paljenje
koja može biti :
Paralena
Naizmenična(serijska)
Ili kombinacija ove dve..

O ovom delu potrebnih standarda je sve lepo pojasnio i pobrojao ovaj PRAVILNIK

http://www.pravno-informacioni-sistem.rs/SlGlasnik.....8/26/2/reg

Malo duži uvod da bi Vam predstavio dve za neke manje a za neke više poznate mašine za paljenje koje su kod nas u SFRJ i u JNA stigle sa uvođenjem Švedskog motornog bušara Pionjar-120 i po tvrdnji drugara su nam onako na finjaka prodate marka Nitro NOBEL .

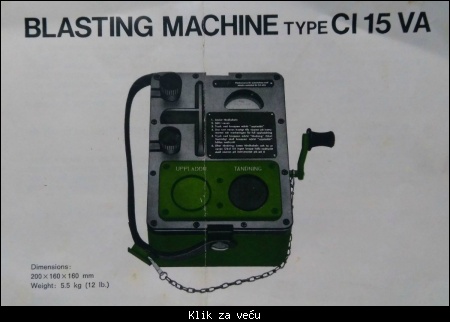

Radi se o dva tipa i to prvi induktorski Tip CI-50/2 Va na slici levo


I induktorsko kondenzatorska CI-15 VA desno

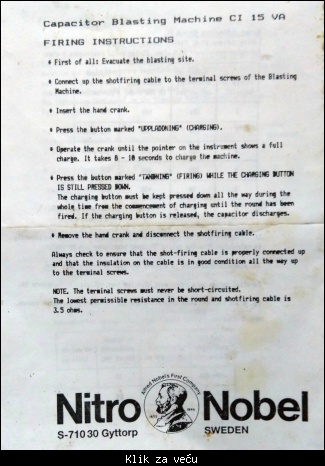

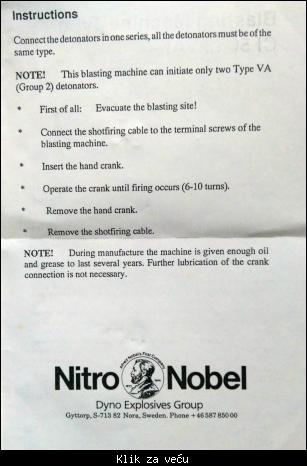

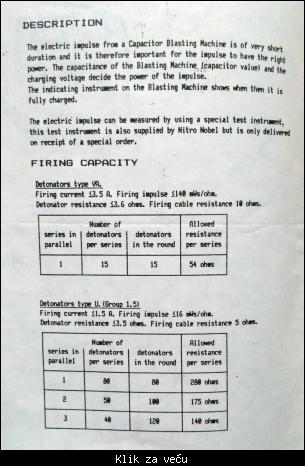

Evo na brzinu islikano uputstvo za obe je zajedničko i na srpskom.
Uputstvo je zvanično usvojeno tek 1993 a odlično se sećam da smo ih imali još negde 1987.g samo sa originalnim uputstvom na engleskom.

Sadržaj uputstva

Opšti podaci za obe mašine

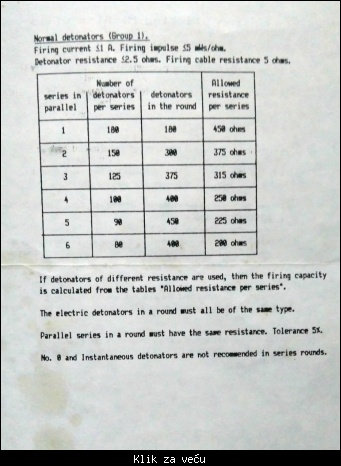

Slika tabele za brzo određivanje broja EDK dato na većoj CI-15 Va

Izgled odozgo gde se lepo vidi svaki segment od čepišta za kačenje mrežnih kablova te ručica induktora desno.Zeleno dugme se drži dok traje punjenje i sve do kraja dok se ne napuni i zasvetli tinjalica kada je mašina spremna za paljenje pa se crvenim gumbom otpusti struja u mrežu i izvrši paljenje .

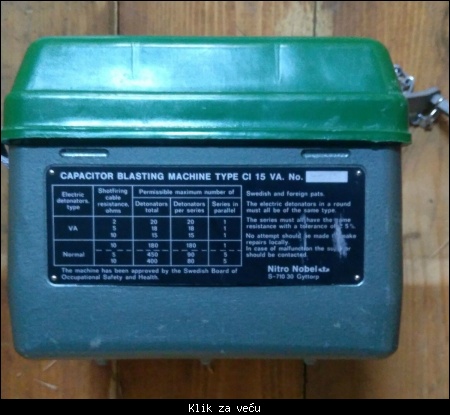

Slika sa TT podacima za mašinu CI 15 Va

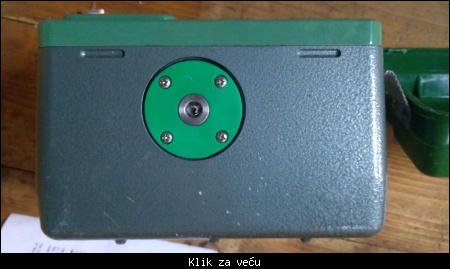

Bočni izgled strane sa čepištem gde se udene ključ za indukovanje..

Obe mašine zajedno

Evo i ono što ja ugrubo napisa po sećanju dato u pravilu..

I kako to armija detaljiše skladištenje/čuvanje mašine na kraju..

Poslednji put sam ovu veću mašinu koristio negde u proleće na izgradnji deonice puta od sela Krajčinovići -Sastavci na tromeđi Srbije,Crne Gore i BiH..u opštinama Rudo-Priboj beše u miniranju kamena za ispravljanje nekih krivina i drobljenje kamena sa upotrebom eksploziva i EDK..

Do izdavanja ovog uputstva uz mašine smo dobili i ova izvorna fabrička pravila...

















Sad izvinte što sam ga ovako razvuko na dugačko i na široko za jedno pravilo za tamo neko sokoćalo koje mlogi nisu i kandar i nebi videli ...jelte...
Sama materija je kompleksna pa sam pokušao da je uprostim a nekada sam je tri nastavne godine izučavao i deceniju i kusur sam se akao sa paljenjem EDK pa posle malo dužeg ispadanja iz ove materije gde se i omatorilo možda nešto i nisam naj boljše pripovedao pa izvolte...
