Strano oružje i municija u exYu devedesetih

offline
  • EOD
  • Legendarni građanin
  • UES
  • Pridružio: 03 Okt 2011
  • Poruke: 3609
  • Gde živiš: Tanhauser Gate

Napisano: 29 Maj 2013 12:07

Ideja iza ove teme je da pokušaj da se zajedničkim snagama napravi 'katalog' oružja i municije koji su korišteni devedesetih u svim vojskama, poliocijama, milicijama, formalnim i neformalnim naoružanim skupinama u toku ratova devedesetih godina.
Tema bi trebalo da se zadrži u ovitu tehničke rasprave da ne bi došlo do ključanja, metenja, brisanja i ostalih peksinluka koji bi nas spriječili da nešto naučimo i može biti primijenimo u životu i poslu.
Svako oružje, oruđe ili komad municije prikazan bi trebao biti barem opisanu smislu vrste, namjene, kalibra i tipa...i naravno zemlje porijekla, a najbolje bi bilo kada bi bile postavljene autentične fotografije, snimci ili sličan 'dokazni materijal.
Nije mi cilj da pokrenem twmu u kojoj će se raspravljati o šverc linijama i kanalima, već da tehničko znanje o oružju kojeg nije bilo u arsenalu JNA skupim koliko toliko na jednom mjestu.

Evo ja ću prvi:

dimna minobacačka mina 51mm L2-engleska


ručna bomba L2A2 (kopija američke M26)


60mm minobacačka trenutna mina - kopija američke M49-pakistan




60mm minobacačka trenutna mina NR631-belgija


raketa 122mm GRAD-rusija/ukrajina


kumulativno zrno 152mm BP540-rusija/ukrajina


PORS HJ8 120mm - kina


PT raketa M72 66mm LAW-(kopija američke)- turska


PT raketa Nadeer za RRB RPG-7-Iran


rakete PG-7-kina, iran, bugarska,


dimna ručna bomba NR22-njemačka


raketa 72mm PG22-rusija/ukrajina


SA-100 trenutna tromblonska mina - iran


dođem još slike iranske ručne bombe S100 i izraelske ručne bombe i izraelske granate 155mm.

Dopuna: 29 Maj 2013 12:59

JNA ni ovo nije imala:

OF43 203mm trenutno-fugasna granta-rusija/ukrajina


PP mina No4- izrael



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 15 Mar 2011
  • Poruke: 447

Ideja je super kolega gledacu da pridonesem ako budem uhvatio vremena od posla Razz



offline
  • Pridružio: 05 Maj 2013
  • Poruke: 358

Hajde da probam sa kačenjem slika.

Iranska PP mina No4 "klackalica"





Prvi put sam ih vidio početkom 1993. iste kao i ova na slici samo sa arapskim? pismom na tijelu mine. Kako je rat odmicao, bile su sve prisutnije u arsenalu, opremljene su dosta osjetljivijimm upaljačima od mina iz SFRJ i znam za par teških ranjavanja pri prvim susretima minera sa njima.

offline
  • EOD
  • Legendarni građanin
  • UES
  • Pridružio: 03 Okt 2011
  • Poruke: 3609
  • Gde živiš: Tanhauser Gate

U BiH su uglavnom bile izraelske mine No.4, a viđao sam i iranske (valjda kako koji brod uplovi u ploče Very Happy) inače i iran i izrael su ih proizvodili prema ruskoj drvenoj mini PMD, a mine se ne mogu razlikovati izvana, osim po stencilima-harfovi ili latinica, već isključivo kada se otvore po načinu na koji je izveden otvor za prihvat detonatora. Na izraelskim minama je navoj gumiran radi hidroizolacije oko tijela upaljača.
Imam inertan upaljač ove mine (odstranjen detonator) i nije baš osjetljiv. Poenta je što su ovu minu postavljali neobučeni pioniri koji su mahom mislili da žljeb u poklopcu mine treba da se klikne u 'uzengiju' na upaljaču pa su ga pritiskali da se uklopi, a poklopac treba samo spustiti na upaljač.

PS Ni na jednoj mini No4 nbema nikakvih žigova koji bi pomogli da se preciznije odredi porijeklo. Ja sam razliku između iranske i izraelske našao u Jane's.

offline
  • Pridružio: 05 Maj 2013
  • Poruke: 358

EOD >> Poenta je što su ovu minu postavljali neobučeni pioniri koji su mahom mislili da žljeb u poklopcu mine treba da se klikne u 'uzengiju' na upaljaču pa su ga pritiskali da se uklopi, a poklopac treba samo spustiti na upaljač. <<

Istina jbg. Sjećam se karte minskog polja ucrtane na kutiji sarajevske drine, poprečna linija koja predstavlja šumski potok i dvadesetak tačkica sa jedne strane linije, tačkica koje, kako naglasi crtač, predstavljaju "dva'jsdvije paštete". Crtač je poginuo kasnije igrajući se sa protivoklopnom ručnom bombom.

Pada mi na pamet dosta tog stranog oružja i municije koju smo koristili ali sam zaboravio njihove nazive i oznake. Šaroliko, nema šta, sovjetske, iranske, pakistanske, kineske proizvodnje i ko zna čega sve tu nije bilo prisutno a prošlo je već osamnaest godina od kako se nisam oko toga bavio pa sam malo i zaboravio šta se sve koristilo. Kad nađem vremena moram da proguglam da se podsjetim pa kačim ovde da malo doprinesem temi.

offline
  • Pridružio: 15 Nov 2009
  • Poruke: 657

EOD ::Napisano: 29 Maj 2013 12:07

Ideja iza ove teme je da pokušaj da se zajedničkim snagama napravi 'katalog' oružja i municije koji su korišteni devedesetih u svim vojskama, poliocijama, milicijama, formalnim i neformalnim naoružanim skupinama u toku ratova devedesetih godina.
Tema bi trebalo da se zadrži u ovitu tehničke rasprave da ne bi došlo do ključanja, metenja, brisanja i ostalih peksinluka koji bi nas spriječili da nešto naučimo i može biti primijenimo u životu i poslu.
Svako oružje, oruđe ili komad municije prikazan bi trebao biti barem opisanu smislu vrste, namjene, kalibra i tipa...i naravno zemlje porijekla, a najbolje bi bilo kada bi bile postavljene autentične fotografije, snimci ili sličan 'dokazni materijal.
Nije mi cilj da pokrenem twmu u kojoj će se raspravljati o šverc linijama i kanalima, već da tehničko znanje o oružju kojeg nije bilo u arsenalu JNA skupim koliko toliko na jednom mjestu.


Одлична тема ЕОД.
Ја бих додао и РПО-3 Шмељ. Штета, нисам се фотографисао.



offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 28873
  • Gde živiš: ovalni kabinet

Ja sam pokrenuo sličnu temu koja se tiče poznatih i nepoznatih minobacačkih mina nastalih iz ratne proizvodnje / švercerskih kanala a koje su se pojavile na tlu ex-SFRJ.
Ova tema je odlična EOD jer osim MB mina, ovde bi prezentovali i svo ostalo naoružanje i MES koje se masovno primenjivalo kod svih sukobljenih strana.

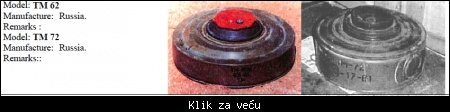

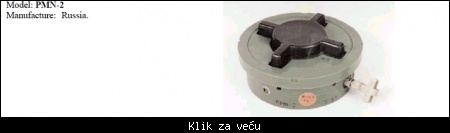

Ajde da krenem sa PP i PT minama koje su (navodno) po katalogu SFOR-a upotrebljavane u BiH.
Nažalost, ja nemam orginalne snimke već samo štuti prikaz bez objašnjenja iz kataloga koji slobodno možemo uzeti sa jednom dozom rezerve jer se u istom pojavljuju neka sredstva koja mogu sa sigurnošću da tvrdim da se nisu pojavljivala na našim prostorima, ali o tom-potom Wink












offline
  • Pridružio: 21 Maj 2008
  • Poruke: 11044

Да ли се добро сећам да је кориштен и Апилас?
http://en.wikipedia.org/wiki/APILAS

offline
  • EOD
  • Legendarni građanin
  • UES
  • Pridružio: 03 Okt 2011
  • Poruke: 3609
  • Gde živiš: Tanhauser Gate

Napisano: 29 Maj 2013 18:58

AT4 sigurno jeste. Carl Gustav i SPG-9 također jesu (potonja dva imam kao nastavna sredstva sa izbušenim cijevima i zavarenim zatvaračima pa ću ih poslikati jednog do drugog. Ambrust jeste, te gomila nekih bacača granata 40mm.

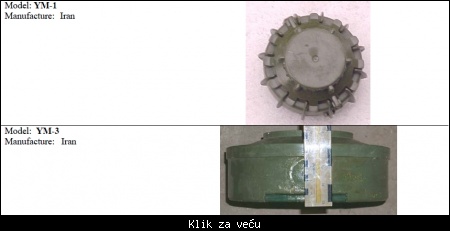

@RJ, taj katalog imam i u njemu je nabrojano sredstava koja su možda korištena i to u jako malim količinama, a nisu neke sa kojima sam se sretao, mada je meni taj katalog jako koristan za inicijalnu identifikaciju stvari koje nisam imao priliku da vidim ranije. sa tvojih slika imao sam priliku da vidim YM-2 pp mine i YM3/type72 (gotovo su identične) pt mine.

Dopuna: 29 Maj 2013 19:24

u katalogu ovoga nema nikako.

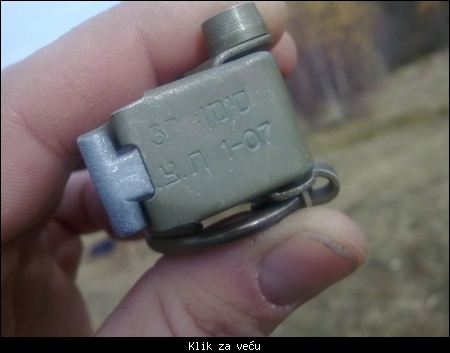

ručna bomba m67-izrael




offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 28873
  • Gde živiš: ovalni kabinet

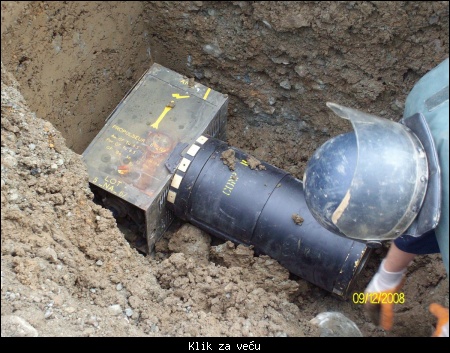

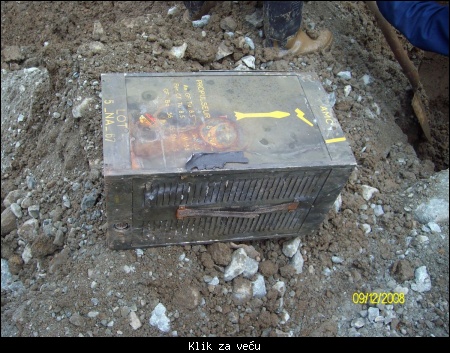

Svakako, ono što nisam znao a korišćeno je kod nas jeste PORS Entac.
Ovo su originalne fotografije ovog sredstva i uništavanje istog. Ja sam ove fotose dobio od kolega koji su bili na kursu uništavanja UbS i dugo vremena nisam obraćao pažnju šta se u stvari nalazi na fotografijama dok se nisam dobro zagledao Wink
Pretpostavka (moja) je da su Entac rakete stigle na ove prostore iz Libana tačnije iz Barskog tovara.
