PARM-DM 12 — poluautomatska, protivoklopna, upravljajuća, krilcima stabilisana raketizirana usmjerena mina razvijena je od strane specijalista zapadnonjemačke kompanije Messerschrrtitt-BoLkow-BLohm u periodu od 1983 do 1988 godine. Krajem 1988 izvršena su zadnja testiranja uz ispunjavanje američkih standarda - MIL-STD-331A test detonatora i komponenti i MIL-STD-810C (test na visoke temperature). Mina je stavljena u proizvodnju 1990 u zavodima MBB u gradu Šrobenhauzen.
Mina služi za minsko zaprečavanje, naročito saobraćajnica, u svim terenskim i atmosferskim uslovima (temperature -35 do 50°С). Razvijena je u dvije varijante: baznoj — sa senzorom u vidu optičkog vlakna sa dometom od 40 metara i modifikovanoj varijanti — sa sistemom ARES (opremljen infracrvenim detektorom aktivnog tipa) i dometom do 100 metara.
U baznoj varijanti kompleks se sastoji od lansirne jedinice, pogonskog bloka, optičkog senzora i probojne bojeve glave kumulativnog dejstva.
Lansirna jedinica sastoji se od sklapajućeg tripoda sa rotirajućom platformom i mehanizmom za bravljenje. Takve rešenje omogućava okretenja bojeve glave u svim pravcima, bez pomjeranja postolja, sa mogućnošću promjene ugla u vertikalnoj i horizontalnoj ravni. Kratka okrugla cijev lansera osigurava raketno punjenje i sigurnosni mehanizam. U pogonskom bloku nalazi se elektronski uređaj, raketno gorivo, konektor sistema ARES, mehanizam za aktiviranje mine, optički indikator režima rada mine, blok napajanja i kontejner sa optičkim snopom.


http://www.saper.etel.ru/mines-4/DM12.html
Priprema mine za dejstvo obavlja se postavljanjem tripoda (ili njegovom instalacijom na drvo, banderu, zid i slično), usmjeravanje bojeve glave ka željenom pravcu (korištenjem za tu svrhu instaliranog mehaničkog nišana), bravljenjem mehanizma lansera po zadatom pravcu, razvijenjem optičkog vlakna i paljenjem vremenskog mehanizma za aktiviranje.

Do dejstva mine može doći za pet minuta što i signalizira optički indikator ili za 40 dana koliko mina može da stoji u očekivanju cilja. U trenutku deformacije optičkog vlakna uzrokovane gaženjem točkaškog ili gusjeničnog vozila, pretvarač signala detektuje metu i momentalno uzrokuje lansiranje bojeve glave.

Za dejstvo na većim daljinama neophodna je instalacija sistema ARES (Active Rielief Sensor), koji sadrži senzore upozorenja i lansiranja, pretvarač signala i sistem upravljanja. Da bi se smanjila potrošnja energije tokom dužeg očekivanja cilja, sistem ARES radi u dva režima: režimu očekivanja i aktivnom režimu.

Senzor upozorenja sastoji se od dva nezavisna senzora pasivnog tipa: akustičnog i infracrvenog. Prvi signalizira približavanje cilja, drugi identifikuje cilj na precizno određenoj udaljenosti. Senzor upozorenja služi i za prevođenje sistema iz režima očekivanja u aktivni režim, tokom kojeg je moguće izvršiti opaljenje.
Senzor pogonskog bloka objedinjava u sebe predajnik i prijemnik infracrvenog osmatranja, a takođe i specijalni optički sistem, omogućavajući dobijanje četiri nezavisna mjerna kanala za mjerenje rastojanja do cilja i njegovih osnovnih parametara.
Elektronski konvertor obrađuje signal iz optičkog sistema sa namjenom određivanja optimalnog vremena za lansiranje bojeve glave. Sistem dozvoljava i mogućnost opaljenja po drugom vozilu (propuštajući prvo).
Sistem upravljanja djeluje kao most između mine i sistema ARES, predaje signal za ispaljivanje bojeve glave i omogućava upravljanje opaljenjem sa distance.

Kompleks PARM-DM 12 sa sistemom ARES omogućava uništenje pokretnih ciljeva sa brzinama od 3 do 80 km/h.

TT
Puna masa mine 10kg
Diametar kumulativne bojeve glave 128mm
Masa kumulativnog punjenja 1,5kg
Visina mine na bojevoj poziciji 390mm
Ugao vođenja mine po vertikali od -30 do +45
Probojna sposobnost kumulativnog punjenja 600mm
Srednja brzina bojeve glave na trajektoriji leta 120m/s.
Domet minimum 2 metra, maksimum 40 metara
(60 metara sa Infrarotsensor System).


https://commons.wikimedia.org/wiki/File:Panzerabwehrrichtmine_DM12.jpg
Kompaniju MBB preuzela je 1998 godine kompanija Daimler-Benz-Konzern. Projekat razvoja PARM 2 mine obustavljen je zbog pritiska javnosti. DM-12 PARM 1 još uvijek je u inventaru Bundesvera.
PARM 2 je obuhvatao infracrveni senzor, SAPIR, koji je osiguravao precizno ispaljivanje rakete na udaljenostima od 100 metara. Projekat je obuhvatao i modernizaciju bojeve glave, sa probojnošću od 750 milimetara uz sposobnost savladavanja reaktivnog oklopa. Aktivni status mine programiran je u vremenskom intervalu od 1 sata do 30 dana.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 83592

Nema druga tema,pa stavicu ovde

Rusi zaplenili u regionu Izyuma
Nemacka modifikacija DM22

https://twitter.com/eod205/status/1518544434425700358?cxt=HHwWjIC52cKH-pIqAAAA



offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 83592

Jos jedna zaplena od strane rusa

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 83592

Nova isporuka od nemaca za ukre 1600 komada DM22 i 3000 komada DM31

Arrow https://www.mycity-military.com/Vojske-sveta-baze-.....l#p2458678

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 83592

Ukri

Citat:A Ukrainian soldier with two anti-tank mines donated by Germany - a DM31 landmine with a magnetic influence sensor and a DM22 HEAT off-route mine.

offline
  • pein
  • Legendarni građanin
  • Pridružio: 09 Jan 2012
  • Poruke: 27416

Jesu je uštekaliukri
Arrow https://youtube.com/shorts/rcpTELonN2A?feature=share

offline
  • pein
  • Legendarni građanin
  • Pridružio: 09 Jan 2012
  • Poruke: 27416

online
  • Toni  Male
  • SuperModerator
  • Pridružio: 18 Jun 2008
  • Poruke: 27460
  • Gde živiš: Petrovgrad

Ne znam gde bih ovo postavio, da nije ovo na slicnu temu ? Nesto mi ovo ne deluje kao top attack municija nego da je nesto sa strane.

Prvi snimak

Citat:What appears to be the second documented use of a mysterious top-attack munition by Ukrainian forces- here seen targeting a vehicle reportedly carrying Russian officers.

The second car can be seen doing a little flip.


https://twitter.com/UAWeapons/status/1555288621787275271

Drugi snimak gde se vidi da nesto dolece sa strane a i odozgo ovaj put

Citat:
A Russian infantry fighting vehicle filmed being hit with an unknown top-attack munition. Though it looks somewhat similar to previously seen SMArt submunitions, some aspects as speed and angle are different here. Possibly we are seeing something not documented before.


https://twitter.com/UAWeapons/status/1552984655355383813

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 83592

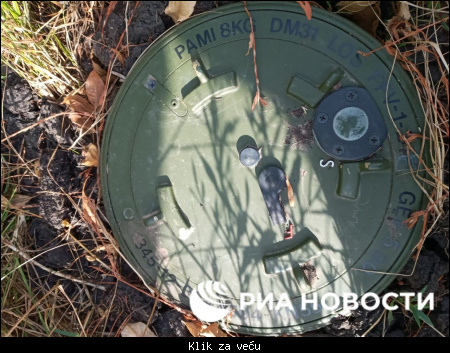

Citat:German DM31 AT mine, found by DPR troops near Soledar
