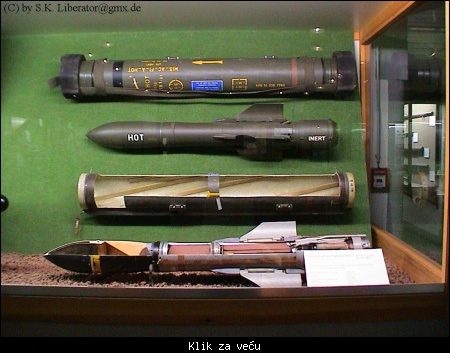

TOW - HOT i Milan

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Пошто се ТОВ лансира из лансирне цијеви, а не из транспортног контејнера, да ли то значи да ТОВ и ТОВ-2 имају различите лансере? Јер су им калибри различити 127 и 152мм. Овај први је по калибру сличан Конкурсу, а други Корнету. Исто тако Драгон можемо поредити са Метисом.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Transportni kontejner se pričvršćuje za lansirnu cev. Ako pogledaš dobro prednji deo A varjante, videćeš karakteristično suženje u prednjem delu gde je b/g. Na kasnijim varjantama prečnik prednjeg dela je istovetan motorskom delu, pa razloga za menjanje TLK i lansera nema.
Dragon je Metisu pandan samo na papiru. Previše spor i previše komplikovan.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ne kontam

Na videu raketa leti iznad tenka i gađa ga u krov, tačnije detonacijom iznad samog tenka?!

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Vrati se na uvodni post i pročitaj deo posvećen BGM-71E TOW A2 i pogledaj presek.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Citat:BGM-71 F TOW 2B sa novim principom dejstva. Raketa preleće cilj i na krov dejstvuje projektilima koji se formiraju explozijom po principu Mišnai- Šardinovog efekta. Dejstvom na najnezaštićeniji deo, povećava se verovatnoća uništenja tenka. Zbog odsustva sonde ukupna dužina je 1,17m, a težina 22,9kg.

Tnx. Aramis

Nisam se baš udubio u sam tekst, prešao sam odmah na video!

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

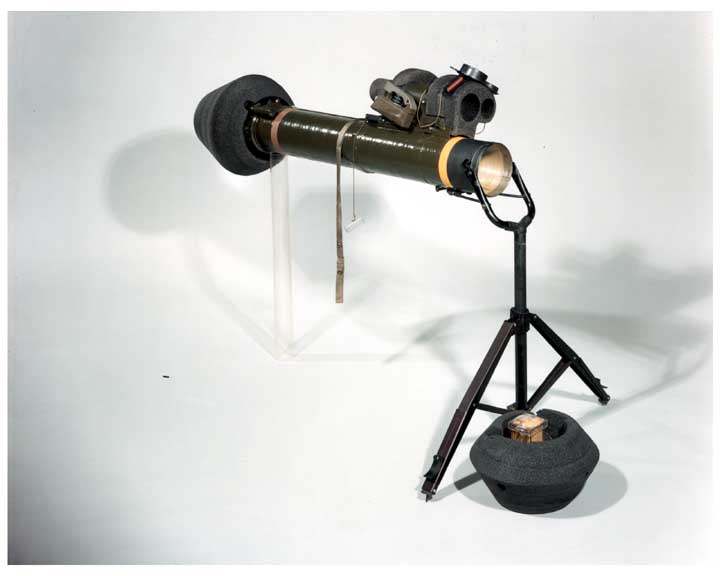

M-47 Dragon


Početak rada na sistemu datira iz 1966, ali zbog previše naprednih projektnih zahteva prvo uvođenje u jedinice US Army i USMC počinje tek 1975. Tražio se prenosni PORS kojim može da rukuje jedan vojnik uz pomoćnika, sa mogućnošću dejstva danju i noću, što tadašnja tehnološka baza nije mogla da ispoštuje u potpunosti. Nakon skoro deset godina, sistem je uveden u naoružanje, ali već tada je bio preslab za tenk T-72.
Sistem se sastoji od rakete u TLK, dvonožnog stativa i NS sa dnevnom i termalnom spravom.
Raketa je žicom vođena, sklapajućih stabilizatora a cev napušta posredstvom bustera. Upravljanje u letu i održavanje brzine leta ostvareno je trusterima po obimu tela.



Vođenje je poluautomatsko. Ostvaruje se praćenjem cilja i trasera na raketi a SUV vrši korekturu i poklapanje.
Najveći nedostatak je brzina leta koja u osnovnoj varjanti iznosi 90m/s, koja sa ogromnim bleskom pri lansiranju daje mogućnost dobro obučenoj posadi tenka ili BVP da neutrališe pretnju u korenu Probojnost je takođe mala 330mm. Kasnijom modernizacijom dostignuta je brzina od skoro 200m/s i probojnost od 500mm, ali je odlučeno da ne odgovara uslovima modernog bojišta te je dalja modernizacija zaustavljena u korist Javelin-a.
Raketa je ipak doživela lep izvozni uspeh i uz samostalne modernizacije naručioca opstaje do danas.
*TTK(prvi model):
- dužina rakete: 852mm
- dužina TTK: 1.154mm
- prečnik rakete: 140mm
- prečnik b/g: 127mm
- masa rakete: 10kg
- masa sistema sa DiNNS: 21,3kg
- min domet 60m
- max domet 1.000m

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ta vajreles verzija je u operativnoj upotrebi i proizvodnji?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

vrabac ::Ta vajreles verzija je u operativnoj upotrebi i proizvodnji?
Na šta misliš konkretno?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Ta verzija sa radio upravljanjem umesto žicom jel potpuno operativna?
Dugi niz godina zapad je izbegavao takvo vođenje, čak ima indicija da su neke stare ruske sisteme
još pre 30 i kusur godina koji su imali sličan princip vođenja uspešno ometali Izraelci.
Pa mi sad prosto nije jasna koncepcija, odnosno šta se promenilo da sada smatraju takvo vođenje
sigurnim?
Rusi su nešto i dalje prčkali i izgleda izgurali koliko toliko uspešno kod nekih raketa. Prosto, kao da je nešto u mogućnosti ometanja zastalo u odnosu na samo vođenje.
To bi onda bila prva raketa taktičkog tipa kod Amer posle onog vazduhoplovnog kako beše Blajpapa da uopšte primenjuje radio kanal za vođenje?
Zbog toga mi je interesanto ako su AMeri široko uveli tu verziju u upotrebu znači da je došlo do pozitivnog proboja u oblasti zaštite usmerenog radio kanala vođenja koji je ranije upravo na zapadu kritikovan kao najslabija karika u ovoj oblasti.
