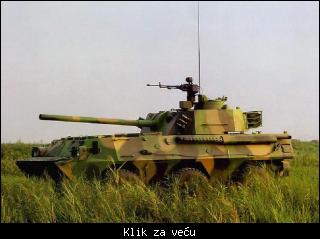

PLL05 ili tip 05 je samohodni minobacač-haubica, sistem koji se temelji na šasiji vozila WZ551 6x6.
Sistem je kombinacija konvencionalnog minobacača i haubice, prvi put primenjen na sredstvu razvijenom još 1981 godine u bivšem SSSR-u 2S9 NONA-S 120mm (gusenična verzija) i usavršenoj 2S23 NONA-SVK (8x8). Kineska sklonost ka kopiranju kvalitetnih sredstava i ovde se pokazala kao vrlo uspešna. Kineski produkt ruske NONE koji je uradio NORINCO pojavio se u javnosti 2001 godine ali je tek nakon redizajna dela kupole usvojena serijska proizvodnja.
Oklopni transporter-točkaš koncepcije 6x6 ZSL92/WZ551 iskorišten je kao platforma za ugradnju minobacača-haubice i to je u osnovi (po izgledu) jedina razlika između NONE –SVK koja je montirana na vozilo BTR 8x8.
Borbena masa vozila je 16,5 tona, i omogućava da se vozilo transportuje vazdušnim putem transportnim avionom Y-8 (kineskom kopijom An-12). Posada od četiri člana (komandir, vozač, nišandžija i utovarivač) zaštićeni su unutar trupa kolektivnim NHB-sistemom zaštite.
Glavno naoružanje predstavlja minobacač-haubica 120mm koji ima ugao elevacije (po vertikali) od -4 ° do +80 ° i po horizontali (azimutu) od 360 ° (za razliku od + / -35 ° azimuta kod NONE-SVK).
Maksimalni domet pri ispaljivanju haubičkog projektila je 9,5km, minobacačkog projektila 8,5km a pri ispaljivanju raketnog minobacačkog projektila domet je povećan na 12,8km.
Postoje tri režima kontrole gađanja – automatski, poluautomatski I ručni. Takođe, u PLL05 je ugrađen poluautomatski punjač za razliku od NONE-SVK koja se punila ručno.
Brzina gađanja haubičkim projektilima iznosi 6 do 8 komada u minuti a minobacačkih do 10 komada.
Na kupoli je ugrađen elektro-optički uređaj koji omogućava korišćenje “pametne” municije poput ruskih minobacačkih projektila sa laserskim navođenjem KPB Gran ( http://www.kbptula.ru/eng/kuw/gran.htm ).
Na kupoli su takođe ugrađeni PAM 12,7mm Type 85 kao i dva seta sa po tri bacača dimnih kutija sa obe strane trupa.
Vozilo se pokreće BF8L413F 4-taktni, 8-cilindrični, vazduhom hlađeni turbo dizel motor, snage 235kW (320hp). Vozilo je sposobno da razvije maksimalnu brzinu od 85 km / h na asfaltu .
Takođe poseduje i amfibijske osobine za savlađivanje vodenih prepreka pa je opremljen sa dva propelera za plovljenje na vodi.








Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • kljift
  • Legendarni građanin
  • Pridružio: 11 Okt 2009
  • Poruke: 6399

izvanredno rjesenje. samo mi vise lichi na Venu nego na Nonu, barem kupola sa orudjem. jos su i 12,7mm stavili. Norinco izucava bjelosvjetska bojista bolje od drugih.



offline
  • Boskovic
  • IT-Programmer
  • Pridružio: 26 Feb 2009
  • Poruke: 1106
  • Gde živiš: Zasad u Svedskoj

Malo da osvezimo ovu temu sa kojom slikom Very Happy
