Opisacu recima sam nacin punjenja, nisam nasao nigde video snimak samog cina punjenja
Rakete leze u kolicima punjaca, tj leze na aluminijumskim blokovima koji lice na cesalj, tako se i zovu u vojsci
Cesljevi se slazu jedan na drugi po brojevima razlikuju se po obliku. Ti cesljevi se stavljaju posle svakog reda raketa na punjacu. Sluze da drze rakete sigurno i cvrsto. Svaki cesalj od pozadi ima rupu u koju ulazi civija za vodjenje na raketi. Prva radnja pri procesu punjenja je otkljucavanje tih cesljeva rucnim podizanjem kocnice. To je ujedno i jedini manuelni deo procesa punjenja. Komandir odeljenja u kabini nbira na pultu sekciju punjenje, i automatika radi ostalo.
Lanser se okrece suprotno od kabine nivelise 0 i kad stane u polozaj,na komandnom pultu zasija zelena lampica, tad se ukljucije sam punjac koji se podize na dve hidraulicke ruke dok je prednji deo vezan dvema polugama. (@raketas ista je ono slika punjaca hidraulika stoji uspravno dok je punjac pri platformi,kad krene punjenje te ruke se iskrecu do 45 stepeni.)
Kad podizac dodje lo lansera zabravljuje se sa dve brave na krajevima lansera, i tada na komandnom pultu zasija i druga lampica. Ukljucuje se prenosni puz i ceo donji kompleks nosaca sada klizi preko gornjeg i potiskuje rakete u cevi. Znaci onaj pozadi zid sa potiskivacima se ceo pomera napred gura rakete kroz cesljeve i kad ih zabravi prednji i zadnji cesalj ostanu priljubljeni uz taj zid sa potiskivacima. Kad se zavrsi punjenje taj zid je istovremeno otkljucao one brave koje su omogucavale cvrst zahvar punjaca i lansera. Punjac se sad vraca unazad okljucava pomenutu bravu i lanser se moze pokretati u zeljeni pravac. Sad meni je lako da vizuelno to docaram jel sam to video stotine puta. Vama ovo moje smuseno objasnjenje tek ce malo da pomogne. Stvarno dobro resenje kombinacija ciste mehanike i hidraulike.
Znaci sam proces je automatski sem dela gde spustas kocnicu sa cesljeva.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 33659
  • Gde živiš: ovalni kabinet

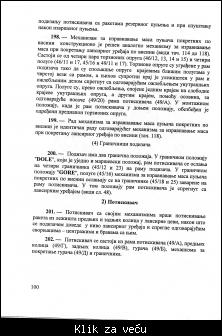

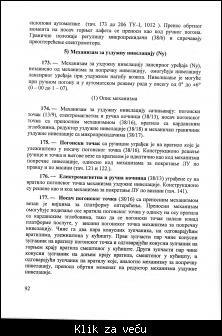

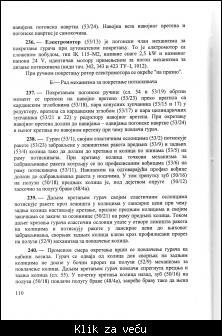

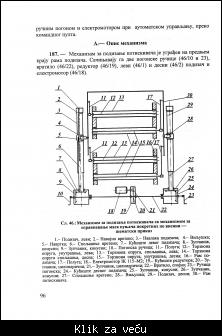

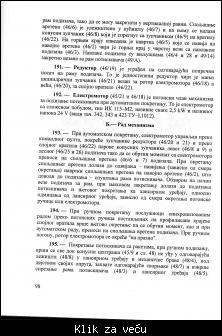

Evo malo naširoko pa pronađite šta vam treba...





















offline
  • Pridružio: 15 Nov 2009
  • Poruke: 725

Ziveli Ђе си био прије !? Хвала РЈ!

offline

Ovaj tekst mu dođe kao dopunski tj. bolje se sad razume čtivo za nas laike kad su predhodnici objasnili i prikazali na pojednostavljeni način Smile

online
  • Insan
  • Super građanin
  • Pridružio: 12 Okt 2015
  • Poruke: 1001

Ukoliko je snimak ranije objavljen, obrisite, a ukoliko nije, uzivajte.

https://www.youtube.com/watch?v=0KBW1AVYb4Y

offline

Insan ::Ukoliko je snimak ranije objavljen, obrisite, a ukoliko nije, uzivajte.

youtube.com/watch?v=0KBW1AVYb4Y


Milina. I onda promene položaj i ponovo opale.

offline
  • voja64  Male
  • Stručni saradnik foruma
  • Pridružio: 10 Okt 2012
  • Poruke: 24504

Tu nije jedan lanser ima ih više.
Doživeo sam da mi ovako preko glave par dana radi jedan lanser ili cela baterija sa četiri a kasnije i svih dvanaest lansera iz diviziona tako postavljeni da su pokrivali tri pravca a mi im ispred pravili naredne zaklone pa nas preletale rakete .
Isprva jeza i strah ako neki motor zakaže pa nas poliju a posle se opustiš i spavaš dok oni rade pa tek sutra dan posle popune dobiješ prazne sanduke da im od njih praviš zaklone ili krov na zemunici....
Bilo da jeseni 91.e..
Ne ponovilo se nigde i nikada nikom...

online
  • Insan
  • Super građanin
  • Pridružio: 12 Okt 2015
  • Poruke: 1001

@voja64
Radila cijela, a mozda cak i ojacana baterija,jos uvjek ne znam da li bateriju cine 4x ili 6x lansirnih orudja?

Davnih 90-ih, gledao sam i uslovno receno "uzivao" u dejstvu M-77 "Ognja" ali sam isto tako imao prilike da, budem i na pogresnoj strani "motke" RAK/12 ili Kinez 107/12 i 122mm "Grad" (kao civil, da neko ne pomisli da sam junacina) i nije nimalo prijatno, kada rakete eksplodiraju u istom ritmu a sve se vise eksplozije priblizvaju ka tebi i dok odskaces od detonacija i cekas svoj trenutak...a za svaku nadolezecu koja tutnji kao avion mislis "evo mi je pravo u potiljak" Shocked

offline
  • Pridružio: 03 Nov 2009
  • Poruke: 5476
  • Gde živiš: U podrumu,mučim električara...

Napisano: 12 Nov 2021 13:26



Dopuna: 12 Nov 2021 13:26



Dopuna: 12 Nov 2021 13:27



Dopuna: 12 Nov 2021 13:28

offline
  • Pridružio: 15 Nov 2009
  • Poruke: 725

Пуњажа
