NOĆNO OSMATRANjE

Opis tehnoloških prednosti i mana

Noćni nišani - kojim je dovoljna i sićušna svetlost zvezda - daju sliku iz vidljive svetlosti kao naše oči. Njihova poznata zelenkasta slika pruža odličnu upotrebljivost noću. Nažalost, uvećanje svetlosti samo je deo rešenja za istinski noćni vid. Sa takvim optikama nisu dovoljno vidljivi najbitniji detalji, a to je ono što je zaista potrebno da bismo mogli videti noću.

U slučajevima kad je meta svetlija od okoline, ona ima dobar vizuelni kontrast i lako je videti. Međutim, kada meta nema dobar vizuelni kontrast ne možete da je razlikujete od okoline. Noćna optika ne može otkriti kontrast jer ga jednostavno nema.

Sa druge strane, termalne optike opažaju toplotu, a ne svetlost. Topliji objekti daju veći termalni kontrast i lakše ih je videti.

Sve odaje toplotu. Ljudi, životinje, agregati i drugi predmeti odaju više toplote, tako da ih je lako videti čak i kroz kamuflažu.

Atmosferski uslovi, kao što su dim, kiša ili magla, reflektujuća svetlost, čine noćne optike manje efikasnim. Ali termalne optike vide kroz to jasnije.

Noćne optike takođe treba da imaju određenu količinu svetlosti da bi radile dobro. Ako je svetlost preslaba, kao kada se gleda u dubinu senke, nećete videti ništa. Tako i kada ima previše svetla, od uličnih svetiljki, sigurnosnih ili auto svetla, takve optike postaju prezasićene.

Termalne optike nemaju ovakva ograničenja. Zato se specijalne jedinice širom sveta opredeljuju za ovakvu tehnologiju u potrebama uočavanja zahtevnih noćnih meta.







https://www.youtube.com/watch?v=rAvnMYqj2c0

Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • kljift
  • Legendarni građanin
  • Pridružio: 11 Okt 2009
  • Poruke: 6314

Zna li se odnos u cijeni?

offline
  • goxin
  • Legendarni građanin
  • Pridružio: 20 Dec 2013
  • Poruke: 3915
  • Gde živiš: Srpsko Sarajevo

Night Vision Google NVG, http://en.wikipedia.org/wiki/AN/PVS-7 , ovo je klasika naocala za nocno osmatranje .Svaki US vojni je mao ovo jos prije par godina ili ti ovaj manji noviji .http://en.wikipedia.org/wiki/AN/PVS-14. Sluzi za osmatraje i kretanje o bojistu. Za sobom vuce servisnu radionicu,jer svakih neznam koliko tacno vremena tri do 4 mjeseca mora na servis. Sluzi za osmatranje, i kretanje, voznju, nosi se zakacen na sljemu ili na trakama oko glave. Da bi se nisanilo sa njim puskom ,moras da imas laser upucan sa puskom. laser je zakacen na pusci i koristio se laserski zrak ic spektra koji nije bio vidljiv za golo oko, ali jeste za NVG.
inace taj laser je sluzio i za objezavanje cilja drugima koji koriste isti tj nvg.
U to doba koristio se termalni nisan http://www.2ndbn5thmar.com/night/PAS-13.pdf PAS 13 B. koji je bio velik i potezak i montirao se na oruzje kao i opticki nisan. nisanio se direktno. gavna razlika izmedju dvogleda i termovizijskog nisana, osim termovizijske mogcnosti je bila u tezini, velicini i dometu osmatranja. Sa vecim PAS 13 B vidis misa na kilometar, sa NVG-om imas korisnu zonu osmatranja donekih 100-30metara ,nekad imanje. NVG nema uvecanje.
noviji termalni nisani su manji , imaju u sebi ugradjene daljinomjere, laserske obiljezavace.
http://en.wikipedia.org/wiki/AN/PAS-13 ovo je noviji( i on je star )

online
  • Recce
  • Stručni saradnik foruma
  • Pridružio: 18 Apr 2011
  • Poruke: 4960

Pojmovi koje koristite unose zabunu (nocna optika, naocere, dvogled na jednoj strani a na drugoj termovizija). Ustvari, rec je o uredjajima koji rade ili kao pojacivaci svetlosti ili kao termovizija. I oba sistema rada imaju svoje opticke nisane, naocare, dvoglede...
Termovizija je perspektivna tehnologija ali joj je cena visoka, potrosnja energije takodje a za stvarno osetljive uredjaje jos uvek je potrebno hladjenje senzora. Ipak, nema sumnje da preuzima primat nad tehnologijom pojacivaca svetlosti sa katodnim cevima.

offline
  • goxin
  • Legendarni građanin
  • Pridružio: 20 Dec 2013
  • Poruke: 3915
  • Gde živiš: Srpsko Sarajevo

U pravu si Recce,
uglavnom prije su termovizije bile velike i teske pa nisu mogle da se koriste kao naocare. Danas je to sve mnogo manje, modernije, isto tako mogu se koristiti i po danu ( termovizije) dok bi kod starijih dolazilo do ostecenja pri upotrebi po danu.
Puno je lakse gledati sliku na ekranu nego kroz okular jer se brzo oko umori i ostaje zelena sjenka na ocima jedno vrijeme.

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 29722
  • Gde živiš: ovalni kabinet

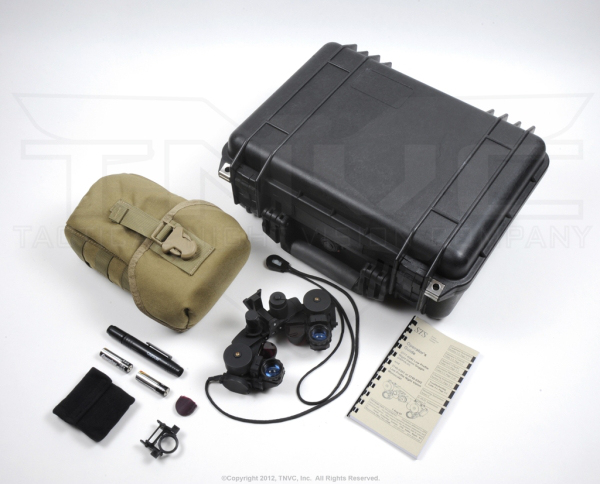

Citat:The AN/PVS-21 LPNVG is unlike any other night vision system. Designed for aggressive special operations, it features incredible characteristics found only in this incredible unit. The AN/PVS-21 is a Low Profile Night Vision Goggle that utilizes sensor fusion technology to move the image intensifier tubes out of line with the optics creating two very unique benefits. First, it allows the width of the unit to be significantly shorter than most other NVG’s. In most cases, this translates to 3-4” less protrusion from the operator’s face. Low profile is very important in close confines. It better allows the operator to fit into smaller spaces and keeps the unit from snagging on obstacles and gear.

The second benefit ties into the unit’s patented see-through optics. The AN/PVS-21 uses a patented “folded optics” system that projects the night vision image into a pair of see-through optics. This means that the operator can literally see through the lenses regardless of whether or not the unit is engaged.

The AN/PVS-21’s see-through system allows unimpeded access to weapon optics. Wearing helmet-mounted NVG’s has always meant that a weapon-mounted infrared laser was necessary for targeting. While this is still recommended, the AN/PVS-21’s lenses actually allow the operator to acquire his weapon optic and engage the threat as if he was not wearing NVG’s at all.

Another very interesting feature of the AN/PVS-21 is the Sensor Fusion Overlay HUD system. The LPNVG has two inputs for the optional Heads Up Display module that allows the operator to connect the 21 to any electronic device with a BNC-Out Connector, enabling real-time overlay of mission critical information onto the night vision image. This system interfaces with everything from thermal weapon sights (allowing the operator to place the weapon around a corner and engage targets without exposing himself), FLIR, PC’s (allowing real time data streaming from a laptop in the operator’s pack), and vehicle systems. The image is projected over one of the see-through lenses and can be adjusted for transparency so the operator can still see the regular night vision image through the overlay, maintaining situational awareness.





offline
  • goxin
  • Legendarni građanin
  • Pridružio: 20 Dec 2013
  • Poruke: 3915
  • Gde živiš: Srpsko Sarajevo

Napisano: 28 Nov 2015 6:39

http://www.thermal.com/thermal-cameras/

Dopuna: 27 Dec 2015 16:59

https://www.mycity.rs/must-login.png
Moguce ga je koristiti na bilo kojim POVR , znaci maljutka ukljucena, bas me zanima moze li na gazelu Smile

offline
  • Jester  Male
  • Legendarni građanin
  • Pridružio: 28 Feb 2008
  • Poruke: 6256
  • Gde živiš: Srbija

Treba samo dodati da se noćne optike (uređaji sa pojačavačem svetlosti) razlikuju po generacijama. Drastična je razlika u performansama uređaja I generacije i današnjih III i IV generacije.

offline
  • goxin
  • Legendarni građanin
  • Pridružio: 20 Dec 2013
  • Poruke: 3915
  • Gde živiš: Srpsko Sarajevo

Jester ::Treba samo dodati da se noćne optike (uređaji sa pojačavačem svetlosti) razlikuju po generacijama. Drastična je razlika u performansama uređaja I generacije i današnjih III i IV generacije.
Kakve je JNA imala pojacivace svjetlosti?
T 55 je imao onaj IC far i spravu.
T72 i M 84 ne znam sta su imali.
Za m 76 pusku je bio nocni nisan.

offline
  • Pridružio: 13 Feb 2011
  • Poruke: 2822
  • Gde živiš: tamo daleko...

Bile su tu i pasivne naocale AN/PVS 5, druga generacija takodje. U ratu su se mogli naci i ruski uredjaji druge generacije poput 1PN58 ali ne znam da li su bili od JNA ili je to doslo u ratu na ove prostore.
