Utva-75 (V-53)

Napisano na dan: 27.5.2008
1

Utva-75 (V-53)
Sledeća strana Pagination

Idi na vrh

Poslao: 26 Maj 2008 11:48
Idi na vrh
offline
  • Pridružio: 04 Maj 2010
  • Poruke: 1032
  • Gde živiš: Gore iznad oblaka...

Utva-75 je školski avion dvosed, s klipnim motorom. Prototipski razvoj i proizvodnja su realizovani u Fabrici Utva, u Pančevu, Srbija. Avion služi za početnu obuku vojnih pilota u Srbiji (do 2007. godine i u Hrvatskoj). Kao civilni avion se koristi u aero klubovima u državama, proizašlim iz bivše SFRJ.
Projekat aviona Utva-75 je proizašao iz varijante M-10, iz projekata game lakih aviona, u Jugoslovensko-Poljskoj saradnji. Jugoslovensku stranu su predstavljali u saradnji: Vazduhoplovnotehnički institut iz Beograda, Mašinski fakultet iz Beograda, Soko iz Mostara i Utva iz Pančeva. Prvi let prototipa bio je 1976. godine. Napravljen je još jedan prototip aviona s izmenjenim načinom zakivanja, s upuštenim glavama. Kako promjena na drugom prototipu nije dala željena aerodinamička poboljšanja, serijska proizvodnja je nastavljena prema standardu prvog prototipa. Prvi let je imala Utva-75A (nastala od M-12), s četiri sjedišta, 1986. godine. S ovom varijantom je pokušan izlazak na zapadno tržište. Zbog visokih standarda toga tržišta, kao što su komfor, mala buka itd., pokušaj nije dao rezultate.

Proizvedeno je 136 aviona. Nakon raspada Jugoslavije, avioni su korišćeni u vazduhoplovstvima novo nastalih država. Utva-75 imala malu ulogu u proteklim ratovima u bivšoj SFRJ.

KARAKTERISTIKE

Dužina = 7,11 m
Razmah krila = 9,73 m
Vitkost krila = 6,3
Visina = 3,15 m
Razmah horizontalnog repa = 3,80 m
Rastojanje između nogu = 3,80 m
Baza točkova = 1,99 m
Prečnik elise = 1,93 m
Odstojanje vrha elise od zemlje = 0,295 m
Površina krila = 14,63 m² Povšina krilaca = 1,38 m²
Površina zakrilaca = 1,61 m²
Površina vertikalnog repa = 1,78 m²
Površina vertikalnog repa = 3,34 m²
Masa praznog, opremljenog = 720 kg
Nosi prtljag = 20 kg
Maksimalno unutrašnje gorivo = 108 kg
S dopunskim rezervoarima = 251 kg
Maksimalna masa poletanja = 1140 kg
Maksimalno opterećenje krila = 77,92 kg/m²
Maksimalna horizontalna brzina = 190 km/h
Brzina krstarenja = 175 km/h
Brzina prevlačenja = 100 km/h
Maksimalna brzina penjanja = 100 km/h
Praktični plafon leta = 4000 m
Zalet, u poletanju, do visine od 15 m = 400 m
Trčanje u sletanju = 180 m
Ukupna dužina sletanja, s visine od 15 m = 340 m
Dolet s maksimalnim unutrašnjim gorivom = 600 km
Dolet sa dopunskim rezervoarima = 1400 km
Trenutni korisnici su:
Srbija
Bosna i Hercegovina
Crna Gora
I Sudan...
Planirano je da se avion Utva 75 u srpskom vazduhoplovstvu zamjeni avionom Lasta 95

















Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 27 Maj 2008 21:48
Idi na vrh
offline
  • Pridružio: 24 Feb 2007
  • Poruke: 34

Kao sto stoji u nazivu teme, treba mi nacrt tj. blueprint (znaci, crtez pogleda sa strane, od gore i spreda) naseg aviona Utva 75. Treba da modelujem caletu taj avion (pilot je i ima najvise sati naleta na ovom avionu) pa mi treba to... Nije bas temi ovde mesto, al' ne zamerite, ovde najvise ljudi prodje...

Svuda sam trazio po netu, nikada da nadjem nesto dobro, pa rekoh mozda ce neko ovde, ko voli vazduhoplovstvo da baci pogled i uputi me na nesto konkretno Smile

Unapred zahvalan!



Poslao: 27 Maj 2008 21:57
Idi na vrh
offline
  • Pridružio: 29 Okt 2006
  • Poruke: 1989
  • Gde živiš: nedaleko odavde

Neznam da li ti je ova zadovoljavajuća;

Poslao: 27 Maj 2008 22:00
Idi na vrh
offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 37173
  • Gde živiš: ovalni kabinet

Ja sam ovo jednom postovao da li na MC-ju ili ne, uglavnom nisam uspeo da nađem - zato evo ponovo postavljam Wink

Poslao: 27 Maj 2008 22:13
Idi na vrh
offline
  • Pridružio: 24 Feb 2007
  • Poruke: 34

Prvi blueprint je dobar, ali je jako mali, pa nije previse upotrebljiv...

Ako neko ima nesto malo vece, neka okaci. Opet, zahvaljujem se i na ovom nacrtu koji je okacen Smile

Poslao: 28 Maj 2008 08:54
Idi na vrh
offline
  • Sad radim sve ono što pre nisam stizao.
  • Pridružio: 17 Maj 2006
  • Poruke: 26894
  • Gde živiš: I ja se pitam...

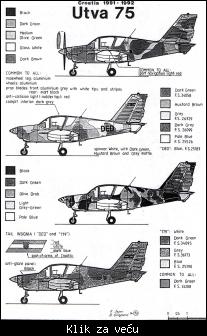

Da vidim da li će ovo valjati...














Poslao: 28 Maj 2008 10:41
Idi na vrh
offline
  • Pridružio: 24 Feb 2007
  • Poruke: 34

Ovo se vec vise ceni. Hvala puno!

P.S Ako neko ima jos neke nacrte za Utvu 75, neka okaci... Znaci, mozda neke posebne oznake (kao ona jedna slika u prethodnom postu) ili jos neke detalje na avionu... Hocu da uradim i teksturisanje pa mi trebaju sve oznake u boji, kako bi ih nalepio na avion. Ako neko ima tako nesto, super.

I da, uputite me gde mogu na netu da nadjem sto vise slika ovog aviona, jer me mrzi sad da idem do aerodroma i slikam sve to (a i nije mi digitalac pri ruci).

Poslao: 28 Maj 2008 21:42
Idi na vrh
offline
  • Sad radim sve ono što pre nisam stizao.
  • Pridružio: 17 Maj 2006
  • Poruke: 26894
  • Gde živiš: I ja se pitam...

Imam ja, samo mi navedi koji su ti modeli potrebni. Fotke, blueprint crteži, trodimenzionalni crteži, slike maketa, itd. Avijacija Prvog i Drugog sv. rata, posleratna avijacija, savremena avijacija...Za neke modele čak i previše fotki i crteža. Blueprint su svi od reda kao ovaj treći odozdo, ali i mnogo bolji, a fotke i crteži, šta da ti pričam - videćeš.

Poslao: 29 Maj 2008 08:50
Idi na vrh
offline
  • Pridružio: 24 Feb 2007
  • Poruke: 34

Kao sto sam i naveo u imenu teme - Utva 75 Smile

Sta god imas zanimljivo, meni treba za ovaj avion Smile

Dopuna: 29 Maj 2008 8:50

Vidjao sam po netu kao neke knjige male za ovaj avion "Upravljanje avionom V-53", ima li neko to mozda skenirano?

Sirius, nadje li nesto zanimljivo?

Poslao: 29 Maj 2008 09:35
Idi na vrh
offline
  • Sad radim sve ono što pre nisam stizao.
  • Pridružio: 17 Maj 2006
  • Poruke: 26894
  • Gde živiš: I ja se pitam...

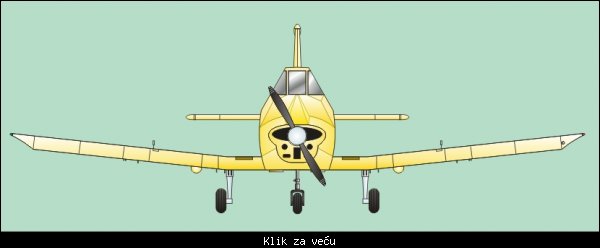

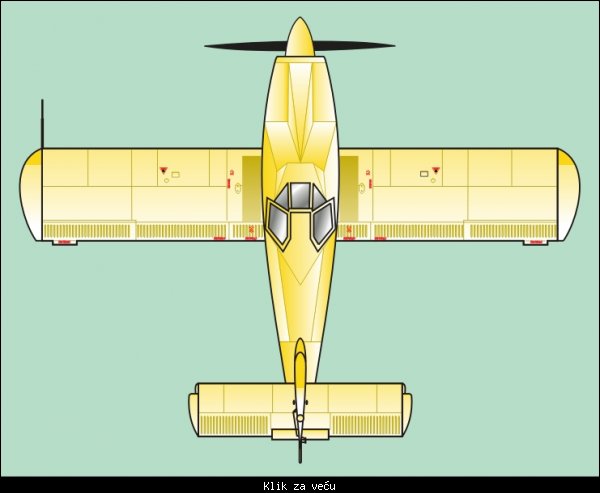

Evo me na poslu, teče mi jedan državni festival, a ja kao predsednik žirija ulazim u salu za pola sata. Evo brzinski nekoliko lepih crteža:
