Južnokorejski sistemi PVO

offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 12775
  • Gde živiš: Lublana

Južna Koreja u poslednje vreme veliku pažnju posvećuje razvoju odbrambenih protuvazdušnih sustava kojima bi u slučaju napada zaštitila svoj teritorij. Donedavna se na tom području morala isključivo oslanjati na uvoz no sada je južnokorejska industrija dovoljno napredovala da može razvijati i vlastite proturaketne sustave.

Prvo su okončali razvoj sustava srednjeg dometa poznat kao KM-SAM. Ovaj je sustav razvijen u ruskom razvojnom birou Almaz Design uz tehničku suradnju s južnokorejskim tvrtkama, prije svega sa Samsung Thalesom. Za proizvođača projektila odabrana je tvrtka LIG Nex1 a lansere će isporučivati Doosan DST. U proizvodnji surađiva veći broj južnokorejskih tvrtki te se niti jedan dio ne uvozi.

Nakon desetleća razvoja, Južna Koreja je nedavno dovršila i razvoj svog prvog balističkog PVO sustava Cheongung namenjenog uništavanju ne samo letelica već i projektila zemlja-zemlja. To je izuzetno veliki napredak jer se u arsenalu Severne Koreje nalaze projektili koji svojim dometom pokrivaju celo područje Južne Koreje.

Seul se uglavnom dosada oslanjao na američke PVO raketne sustave MIM-23 Hawk XXI i MIM-104 Patriot PAC-2 (isporučeni iz Nemačke). Važnu kariku protuvazdušne obrane čine i AEGIS razarači naoružani PVO vođenim projektilima SM-2 Standard Block IIIB/IV. Obrana Seula i okolice oslanja se na sustav MIM-104 Patriot. Južnokorejska vojska posjeduje šest baterija PAC-2 GEM/T. Odbrana ostatka države poverena je 24 baterijama MIM-23 Hawk XXI. Za razliku od Patriota Hawkove mogućnosti uništenja balističkih projektila dosta su loše.

Kako bi ojačali svoje protubalističke mogućnosti Južnokoreanci odlučili su potražiti tehničku pomoć od pomalo neočekivanog saveznika – Rusije. S obzirom da iz političkih razloga nisu mogli kupiti raketne sustave S-300 ili S-400, kojima bi omogućili protuvazdušnu odbranu na velikim dometima protiv vrlo brzih projektila, u Seulu su odlučili da će kupiti rusku tehnologiju kako bi razvili vlastiti sustav. Tako su u suradnji sa Rusijom krenuli u razvoj dva PVO sustava.

PVO sustav Cheongung prvenstveno je namenjen uništavanju balističkih projektila malog dometa (do 500 km) iako se može efikasno koristiti i protiv aviona, helikoptera i bespilotnih letelica. Domet mu je 40 km a najveća operativna visina 15 km. Baterija se sastoji od zapovednog centra, višenamenskog radara i najviše osam vertikalnih lansera. Svaki lanser sadrži osam projektila spremnih za lansiranje. Cheongung može istovremeno napadati više ciljeva i pratiti desetke (možda i stotine) ciljeva. To je postignuto korištenjem suvremenog 3D radara razvijenog u Thales-Samsungu. Radar radi u X frekventnom rasponu i pokriva raspon od 80 stupnjeva po elevaciji. Nisu objavljeni podaci o dometu motrenja no s obzirom da ima brzinu rotiranja antene od samo 40 okretaja u minuti domet motrenja je vrlo velik. Radar prati cilj te podatke o poziciji i brzini šalje u zapovedni centar iz kojeg se šalju u projektil neposredno prije lansiranja. Kako bi se povećala mogućnosti pogađanja malih i brzih ciljeva podaci o položaju projektila u odnosu na cilj šalju se u projektil i tijekom njegovog leta. Zanimljivo je da iako mu je osnovna namjena protubalistička borba projektil ima veliku pokretljivost od čak 50 G. Zbog toga je pogodan i za napade na najpokretljivije ciljeve kao što su lovački avioni. Masa u trenutku lansiranja mu je 400 kg. Na srednjem delu putanje koristi inercijalni sustav navigacije te datalink za prenos podataka o položaju cilja. U završnoj fazi koristi aktivni radarski sustav samonavođenja.

Kad 2013. uđe u operativnu upotrebu zamijenit će PVO sustav Hawk. Južnokorejski izvori navode da će serijska proizvodnja započeti 2012., no s obzirom da je planirano da u operativnu upotrebu uđe već 2013., prije će biti da se radi o početku isporuke, te da je proizvodnja već pokrenuta u velikoj tajnosti. Već je najavljeno da će se Cheongung nuditi i stranim kupcima, s obzirom da je procenjeno tržište za tu vrstu PVO sustava vredno oko 2,3 milijardi dolara.

U suradnji s Rusima razvija se i protubalistički sustav velikog dometa nazvan Cheolmae. Projektil Cheolmae 4-H verovatno se temelji na tehnologiji primenjenoj na sustavu S-400. Najveći domet veći je od 150 km a operativni plafon delovanja viši od 60.960 m. Zahvaljujući tome moći će uništavati i najbrže balističke projektile. Procenjena cena projekta je oko 812 milijuna dolara.

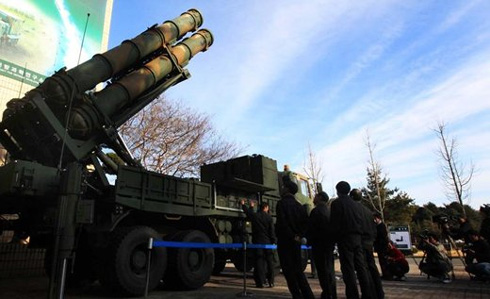

Antibalistićki sistem Cheongung (MR-SAM):


PVO sistem KM-SAM:


Lansera oba sistema gotovo su identićni zbog slićnih dimenzija raketa pa ih se može lako zameniti.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 01 Mar 2007
  • Poruke: 131

Odličan članak! Samo da nadopunim, Cheongung je pre svega zamišljen kao zamena za već prastare Nike Hercules. Hawk XXI će ostati u operativnoj upotrebi barem još dve decenije.



offline
  • Oscar  Male
  • Počasni građanin
  • Pridružio: 06 Maj 2010
  • Poruke: 778

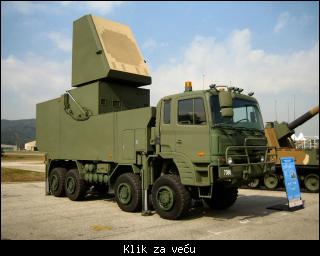

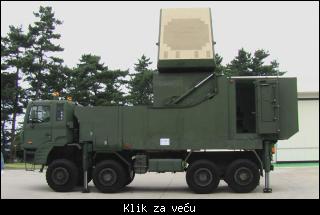

X-band multi-function 3D phased array - komponenta KM-SAM. Radar se sklapa(rotira) ka napred.



Nesto podataka:

offline
  • Milos Stevanovic
  • Pridružio: 12 Avg 2010
  • Poruke: 247
  • Gde živiš: Leskovac

Baterija (ili na nasem Divizion) KM-SAM, se sastoji od 8 vozila sa lanserima, 1 vozilo sa radarom i 1 komando vozilo.
KM-SAM je radjen zajedno sa Rusima, KM-SAM je u pocetku bio baziran na tehnologiji S-300, ali tokom godina razvoja u njega su integrisani delovi S-400. Za razliku od S-400, ovo je sistem srednjeg dometa, koristi rakete koje koristi i S-400 (9M96E). Za sada ja nisam mogao da nadjem tacne podatke koja je max.daljina unistenja cilja, ali na nekim forumima sam procitao, 40Km, 30-60Km, 40+km itd. ali verujem da je do 60Km maximalno.

Slike dejstva KM-SAM ili ti Cheolmae-2



offline
  • vrabac
  • Legendarni građanin
  • Pridružio: 30 Dec 2010
  • Poruke: 4986

E mnogo lepi postovi ali ajd da se razjasnimo oko nečega.
da li se svi slažete da raketa 9M96 ima konfiguraciju PATKA.
Ako se slažete dali svi primćujete da raketa iz ovog korejskog sistema NIJE PATKA.
Ako su obe tvrđenja tačna ovo NIJE 9M96 iz sistema S-300.
Zaključak: ovo je raketa Vitjaza.
Ajd ko ima dobre oči is trpljena da malo bolje analizira...

offline
  • Milos Stevanovic
  • Pridružio: 12 Avg 2010
  • Poruke: 247
  • Gde živiš: Leskovac

Specifications
Dimensions
Diameter: 240 millimeter
Length: 4.75 meter
Wingspan: 480 millimeter

Performance
Max Range: 40 kilometer
Min Range: 1 kilometer
Target's Max Altitude: 20,000 meter
Target's Min Altitude: 5 meter

Speed
Top Speed: 900 mps (2.71 mach)

Time
Service Life: 15 year

Weight
Warhead: 24 kilogram
Weight: 333 kilogram

a evo i jedan PDF o raketi
http://www.dtig.org/docs/sa-21.pdf

pa niko nije reko da je sa S-300

offline
  • vrabac
  • Legendarni građanin
  • Pridružio: 30 Dec 2010
  • Poruke: 4986

Isto važi i za S-400 ili sam nešto propustio.

offline
  • d.ing Metalurgije
  • Pridružio: 21 Jan 2010
  • Poruke: 1558
  • Gde živiš: Macedonia

Neko so chak rekli da je juzhna Koreja kupila licencu od Rusa za S-400.
Bilo je takvih glasina

offline
  • vrabac
  • Legendarni građanin
  • Pridružio: 30 Dec 2010
  • Poruke: 4986

Ovako, jedan rujka je rekao da je korejski projekt sličan ruskom (jer je sa njima i razvijen) alui da se od korejskog ponajvipe razlikuje po radaru odnosno da rusi nisu razvilitakva radar, koliko sam shvatio Krejci su hteli sve funkcije u jedan radar i onda su sami radili naelektronici da to postignu, odnosno koliko sam shvatio rujku između redova kod njih verovatno postoje dva radara, akvizicioni i posebno nišanski.
Ono što je mene zapanjilo je što je ladno izjavio kako će sličan korejcu Vitjaz da zameni S-300PS kojma resurs ističe 2015.
Nemački izvor nije dobar ja sam ga čitao još ranije. Gore nego da ga je pisao Karlo Krop.
Licenca za S-400. Prebi slobodno tog što ti je to rekao sprema se da ti preuzme ženu ili devojku garant...

offline
  • d.ing Metalurgije
  • Pridružio: 21 Jan 2010
  • Poruke: 1558
  • Gde živiš: Macedonia

Добар си веома добар...
