Bacači granata

11

Bacači granata

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 29342
  • Gde živiš: ovalni kabinet

AGS-17....

Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 03 Apr 2008
  • Poruke: 5482

Posto sam ga pogresno postavio na topic-ku o municiji , ajde da ovo cedo postavim ovde kako treba Very Happy













Evo podatka o njemu

Калибр: 9 мм / 30 мм
Тип: однозарядный дульнозарядный гранатомет с возможностью стрельбы пулевым патроном
Длина: 720 мм (480мм со сложенным прикладом)
Вес: 3.9 кг с пустым магазином
Эффективная дальность стрельбы: до 200 м пулей, до 300 м гранатой

Stranica gde su podatci http://www.world.guns.ru/grenade/gl53-r.htm

offline
  • cobra  Male
  • Ugledni građanin
  • Pridružio: 09 Avg 2008
  • Poruke: 463
  • Gde živiš: U jednoj BG opstini

Koliko vidim ove cevi nemaju zljebove Confused .Kako onda granata stabilno leti Question Question Question Da li zbog ovih urezanih zljebova na njoj Question Question Question



aramis s ::



Koliko vidim ove cevi nemaju zljebove Confused .Kako onda granata stabilno leti Question Question Question Da li zbog ovih urezanih zljebova na njoj Question Question Question

online
  • zidam zgrade i fasade ........... i armiram-betoniram, utovaram-istovaram i nikad se ne odmaram
  • Pridružio: 14 Dec 2005
  • Poruke: 18228
  • Gde živiš: na istoj lokaciji ali promenih četiri države

offline
  • cobra  Male
  • Ugledni građanin
  • Pridružio: 09 Avg 2008
  • Poruke: 463
  • Gde živiš: U jednoj BG opstini

Ima li neko slike mehanizma podcevnog bacaca granata 40mm M203 koji ne dozvoljava cevi da se odvoji od zatvaraca.Da li se pritiska neko dugme da bi se bacac repetirao,sta se radi?Ima li neko detaljnu sliku zna li neko detaljno da objasni?

offline
  • Pridružio: 05 Jul 2008
  • Poruke: 2294

cobra ::Ima li neko slike mehanizma podcevnog bacaca granata 40mm M203 koji ne dozvoljava cevi da se odvoji od zatvaraca.Da li se pritiska neko dugme da bi se bacac repetirao,sta se radi?Ima li neko detaljnu sliku zna li neko detaljno da objasni?



Veoma je jednostavno. S leve strane je locirana poluga-bravica. Kako bi se oruzje napunilo, potrebno je pritisnuti bravicu (lagani pritisak) i pomeriti cev prema napred. Bravica je osigurana profilisanim ispustom koji cev stiti od nezeljenog otvaranja. Nakon ulaganja round-a u cev, istu povlacimo u nazad sve dok se ne zabravi.






offline
  • cobra  Male
  • Ugledni građanin
  • Pridružio: 09 Avg 2008
  • Poruke: 463
  • Gde živiš: U jednoj BG opstini

Znaci ta bravica stiti od nezeljenog pomeranja cevi,da li ona tri zljeba u lezistu granate sluze nekako dodatno da zabrave bacac prilikom opaljenja?

offline
  • Pridružio: 05 Jul 2008
  • Poruke: 2294

cobra ::Znaci ta bravica stiti od nezeljenog pomeranja cevi,da li ona tri zljeba u lezistu granate sluze nekako dodatno da zabrave bacac prilikom opaljenja?



Dragi moj Cobra, da sad to ne bi islo u nedogled, prouci originalni US Army operator's manual. Inace, Kanadska Diemaco verzija M203 razlikuje se od standardnog M203 po nacinu montiranja koji je brzi, zatim po lokaciji nisanskog sklopa koji se moze po zelji montirati na levu ili desnu stranu bacaca. Trigger guard je redizajniran. Iz Kanadskog M203 moguce je ispaljivati duze round-e jer se cev moze duze "otklizati", vise otvoriti.


Originalni M203 Operator's Manual (bez muke nema nauke Wink )

http://www.kalasnyikov.hu/dokumentumok/m203.pdf

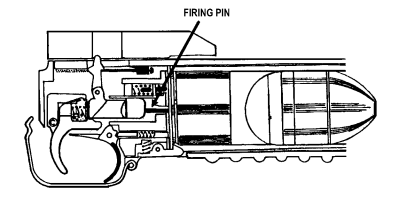

Evo jasnih preseka mehanizma i opisa.






offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 29342
  • Gde živiš: ovalni kabinet

offline
  • Pridružio: 30 Jun 2007
  • Poruke: 5949
  • Gde živiš: Novi Sad, severna Srbija

ПРОЈЕКТИЛ ИЗВИЂАЧКО ОСМАТРАЧКОГ ДЕЈСТВА
ПИОД


НАМЕНА И НАЧИН ДЕЈСТВА

Пројектил 40 mm ПИОД намењен је за извиђачко-осматрачка дејства у
различитим тактичким условима употребе.Користи се тако што се пројектил 40 mm ПИОД испаљује из подцевног бацача граната 40 mm, у ваздушни простор у правцу зоне осматрања. Под дејством пиротехничког елемента долази до раздвајања пројектила и отварања падобрана. Камера се спушта падобраном и за све време лета до тренутка приземљења снима терен у зони осматрања. Снимљени видео запис се преноси бежичним путем и истовремено се емитује на пријемној јединици.

КОМПОНЕНТЕ СИСТЕМА

Пројектил са камером, предајником и падобраном.
Рисивер са дисплејом.

ТЕХНИЧКИ ПОДАЦИ

маса метка 200 g
почетна брзина 85 m/s
минимални употребни домет 50 m
максимални употребни домет 300 m
висина осматрања 50 - 200 m
температурa употребе – 30 °C до + 50 °C

ФУНКЦИОНИСАЊЕ СИСТЕМА

• Овај систем обезбеђује једноставно и смостално осматрање из
ваздушног простора на удаљеностима до 300 m, од места дејства.
• Након испаљивања пројектила 40 mm ПИОД у ваздушни простор,
изнад зоне осматрања, долази до одвајања предајне јединице са
камером, која се спушта падобраном, и снима терен шаљући видео
сигнал бежичним путем до пријемне јединице која емитује снимљени
видео запис.
• Овај систем је намењен за дневна осматрања са употребном висином
осматрања од 200 m до 50 m.

Мини камера

Пријемна јединица
