MBDA Brimstone

2

MBDA Brimstone

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 32833
  • Gde živiš: ovalni kabinet

A001 ::
Kako projektil raspoznaje koju metu treba uništiti,može li detaljniji opis vođenja?


Ciljeve određuje operator ali pružena je mogućnost i samom projektilu da traži cilj jer je kako sam napisao Brimston "fire and forget" projektil - nisam ja konstruktor istog da ti opisujem detalje, imaš uprošten opis vođenja...

Citat:Osim polu-autonomne sposobnosti da odlučuje o ciljevima, najsavremeniji sistem vođenja oslonjen je na tzv. milimetarskom radarskom talasu (millimetre radar wave-mmW) koji omogućava projektilu da precizno nađe metu i odredi najpogodnije mesto za pogodak. Ova osobina mu omogućava visoku efikasnost u uklanjanju protivnika na bojištu kao i povećanu otpornost na vremenske uslove eksploatacije.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • A001  Male
  • Zaslužni građanin
  • Pridružio: 22 Mar 2011
  • Poruke: 604

Znam,to mi je jasno.Operator određuje cilj,lansira raketu,raketa prati cilj,pogađa ga,uništava...
Ali šta se dešava kada se raketi da autonomija,ona sama odabira cilj,e to već nije najjasnije.Na osnovu čega odabira cilj,kojih parametara?Ipak tu operator mora da ju navodi,inače bi se ponašala kao sistam Phalanx i uništavala sve što se kreće,a time bi postojala mogućnost kolateralne štete.



offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 75930

Britain Orders Dual Mode Brimstone Missiles


Arrow http://www.defensenews.com/story.php?i=6473930&c=EUR&s=LAN




Citat:Luff said the conversion work to the dual mode configuration normally takes between six and nine months, and the modified weapons would be delivered in monthly batches at a cost of between 35,000 pounds ($57,700) and 45,000 pounds per missile.

offline
  • sebab
  • Legendarni građanin
  • Pridružio: 19 Dec 2007
  • Poruke: 4327

A001 ::Znam,to mi je jasno.Operator određuje cilj,lansira raketu,raketa prati cilj,pogađa ga,uništava...
Ali šta se dešava kada se raketi da autonomija,ona sama odabira cilj,e to već nije najjasnije.Na osnovu čega odabira cilj,kojih parametara?Ipak tu operator mora da ju navodi,inače bi se ponašala kao sistam Phalanx i uništavala sve što se kreće,a time bi postojala mogućnost kolateralne štete.


koliko sam ja razumeo, operater odredjuje koji cilj da gadja, lansira raketu i raketa sa mmw prati cilj i pogadja ga. dakle, operater odabira cilj pre ispaljivanja, a nakon lansiranja je raketa autonomna i avion moze da se okrene i zbrise. operater verovatno optronikom pretrazuje prostor i prepoznaje/bira ciljeve. uvek postoji opasnost od kolateralne stete - to je na pilotu koji bi trebao biti neki "filter".

offline
  • Pridružio: 22 Feb 2011
  • Poruke: 1666

Kako je moguće da se raketa vodi mmW a da je fire and forget ?

offline
  • sebab
  • Legendarni građanin
  • Pridružio: 19 Dec 2007
  • Poruke: 4327

zato sto je to prakticno aktivno radarsko samonavodjenje. znaci, kao i amraam, r77...

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 75930

RAF Harrier GR7 i brimstones projektili




offline
  • S-lash
  • Legendarni građanin
  • Pridružio: 09 Apr 2008
  • Poruke: 4631
  • Gde živiš: Slovenija

Hvala Djox!

Bas uzivam u ovim slikama!

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 32833
  • Gde živiš: ovalni kabinet

Evo još dodatnih podataka o Brimstonu....

Ova raketa često je upoređivana i smatrana modifikovanom verzijom američke rakete Hellfire. Osim po izgledu, kod njih postoje suštinske razlike. Brimston ima veći i jači trup, autonomni tragač od 94 GHz i tandem kumulativnu b/g.
Kod Brimstona, omogućeno je da 6 raketa autonomno gađa različite ciljeve bez bojazni da će više raketa gađati jedan te isti cilj. U dejstvu na kolonu vozila, svaka raketa programirana je da gađa različiti cilj – prvi hitac za prvi cilj, drugi za drugi itd....
Za negrupisane ciljeve, rakete koriste tzv.»zonsku logiku» svakoj raketi je dodeljena primarna i sekundarna zona za pretraživanje u okviru ukupne zone koju pokriva plotun.
Sama raketa pruža različite mogućnosti gađanja – može da se gađa direktno preko displeja i opreme aviona, korišćenjem informacija o cilju sa drugih avio platformi ili osmatrača na zemlji, može da se lansira van vizuelnog dometa cilja ili izvan linije nišanjenja. Takođe, Brimston može da se lansira sa minimalnih visina leta i zadrži fiksnu visinu iznad terena na putu do cilja. Tragač je projektovan tako da razlikuje namenske ciljeve poput tenkova, oklopnih vozila kao i komercijalnih vozila.
Ako raketa preleti zonu bez opažanja cilja, ona neće tražiti cilj već je programirana je za samouništenje. Kod Brimstona kolateralna šteta je limitirana veličinom b/g koja ima manji radijus eksplozije nego recimo SDB (Small diameter bomb)

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 75930

Napisano: 15 Sep 2011 17:18

Operational Success Delivers Further Order for MBDA’s Dual Mode Brimstone

Citat:Dual Mode Brimstone is in-service on Tornado GR4/4A and is a candidate for integration on the RAF’s Eurofighter Typhoon and F-35 JCA aircraft.

Arrow http://www.defense-aerospace.com/article-view/rele.....a-ops.html

Dopuna: 27 Sep 2011 23:52

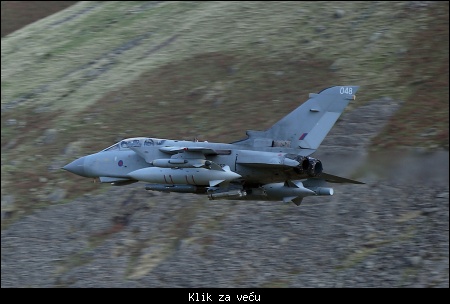

RAF Tornado Gr4 i brimstones projektili
