Sistemi za pasivno ometanje u vazduhoplovstvu

Napisano na dan: 14.11.2016

Strana:
1
2
3

Sistemi za pasivno ometanje u vazduhoplovstvu

Sledeća strana

Pagination

Odgovori

Strana:
1
2
3

aramis s Poslao: 14 Nov 2016 18:37 Idi na vrh
offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	12Ovo se svidja korisnicima: RJ, Mercury, Luka, Viceroy, draggan, zixo, jazbar, darkangel, lacko, sasans23, victoria, pedja63 Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi video sliku: Od uvođenja radara u upotrebu i od kako su vođene i samonavođene rakete postale dominantno sredstvo za borbu protiv ciljeva u VaP, dotadašnji taktički postupci za umanjenje efikasnosti PAM i PAT kao i turele sa strelcima i manevrisanje u vazdušnoj borbi nisu bili dovoljni za zaštitu vazduhoplova. Kao prva mera zaštite pojavljuju se mamci. Najpre se javljaju pasivni dipoli ili chaff (eng) koji za ulogu imaju obmanjivanje osmatračkih i nišanskih radara. Prva upotreba je zabeležena još u II SR, kada je RAF u noći između 23. i 24.07.1943. izbacio oko 40t aluminijumskih tračica iz bombardera ručnom metodom i u potpunosti zaslepio nemačke radare. Pasivni dipoli su inače tračice sečene na polovinu talasne dužine radara koji se očekuje u rejonu dejstva. Prvi dipoli su pravljeni od aluminijumskih tračica, ali one nisu bile podesne za pakovanje u sredstva za izbacivanje i raspršivanje jer su se lako uplitali i deformisali. Zbog toga se 70-tih godina koristi posrebreni najlonski konac, ali zbog velike cene srebra kao standardni materjal se ustaljuju staklena vlakna presvučena aluminijumom. Poslednji korak u razvoju dipola je smanjivanje njihovog prečnika na 20-23µm čime se postiže povećanje broja u pakovanju bolje širenje u vazduhu i duže zadržavanje na mestu formiranja oblaka. Međutim javlja se problem različitih talasnih dužina kod različitih radara, pa specijalizovani avioni počinju da nose posebne kontejnere koji seku dipole na dužine shodno prepoznatoj talasnoj dužini. Najpoznatiji iz te vrste je AN/ALE-43(V). Sa pojavom IC samonavođenih raketa a pogotovo masovnom upotrebom LPRS pojavila se potreba za mamcima koji zbunjuju senzore u koordinatorima GSN i svojom toplotom privlače rakete. Prvi IC mamci flares(eng.) pojavili su se 60-tih godina 20.veka. Patrona IC mamca kao izvor toplotnog zračenja sastoji se od magnezijuma kao goriva, teflona kao oksidanta i vitona kao sredstva za povezivanje i još nekih komponenti koja su tajna proizvođača. Zbog toga ovaj tip mamaca zovu još i MTV(magnezijum-teflon-viton). Najčešće pokrivaju talasne dužine 2-5µm, ali noviji su obogaćeni smesama koje osim užarenog patrona koji se kreće kroz vazduh oslobađaju i veliku količinu dima koji vrši ometanje u daljem IC spektru, tzv bispektralni. Zbog potrebe da se koriste u istim disperzerima obe vrste mamaca standardizovane su po obliku i veličini. Zbog toga se proizvode u obliku valjaka prečnika 19, 26, 29, 46, 50 i 55mm, a na zapadu je u poslednje vreme prisutan i oblik kvadra osnove 1x1”, 1x2” i 2x2,5” zbog boljeg iskorištenja prostora u disperzerima. Sami disperzeri mogu imati vanjsku ili naknadnu ugradnju i unutrašnju ili integralnu. Švedski SAAB promoviše ugradnju disperzera na bombonosačima čime se najmanje narušava aerodinamika kod naknadne ugradnje.Na slici možemo da vidimo dve vrste disperzera BOL i BOP

Profil
Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.

Buva Poslao: 14 Nov 2016 19:42 Idi na vrh
offline Buva Legendarni građanin amater u pokušaju Pridružio: 10 Apr 2010 Poruke: 3310 Gde živiš: i ja se pitam...	2Ovo se svidja korisnicima: sasans23, victoria Registruj se da bi pohvalio/la poruku! Postojale su i posebno punjene topovske granate za pasivno ometanje

Profil

bojank Poslao: 15 Nov 2016 02:24 Idi na vrh
offline bojank Moderator foruma Pridružio: 31 Dec 2011 Poruke: 22265	1Ovo se svidja korisniku: victoria Registruj se da bi pohvalio/la poruku! Da, kod Sovjeta za repni top na avionima.

Profil

aramis s Poslao: 15 Nov 2016 10:21 Idi na vrh
offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	1Ovo se svidja korisniku: victoria Registruj se da bi pohvalio/la poruku! Bilo je tri varjante u kalibru 23x115mm sa oznakama D(dim), PRL(protiv radarska), IK(IC).

Profil

Kaplar Poslao: 15 Nov 2016 12:57 Idi na vrh
offline Kaplar Super građanin Konstruktor Pridružio: 01 Nov 2013 Poruke: 1233	0Niko još nije pohvalio poruku. Registruj se da bi pohvalio/la poruku! A ja sam jedno 100 puta rekao da hoću da malterišem kuću sa aluminijumskim opiljcima u malteru kako bih smanjio prodor raznih talasa unutra. Istina, tada ne bih mogao baš da sedim ispred kuće, ali u budućnosti ću to mesto svakako zazidati.

Profil

aramis s Poslao: 30 Nov 2016 10:44 Idi na vrh

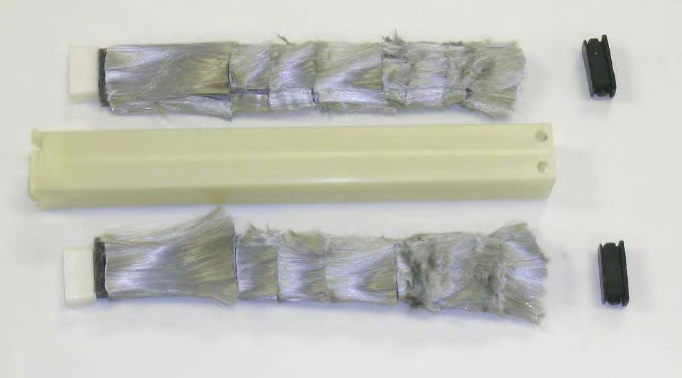

offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	6Ovo se svidja korisnicima: zixo, jazbar, sasans23, victoria, pedja63, RJ Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi video sliku: Radarski dipoli različite dužine u mamcu, doduše vežbovnom RR-188.

Profil

aramis s Poslao: 12 Feb 2017 22:56 Idi na vrh
offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	0Niko još nije pohvalio poruku. Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi video sliku:

Profil

aramis s Poslao: 12 Feb 2017 22:56 Idi na vrh
offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	1Ovo se svidja korisniku: victoria Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi skinuo fajl: Novi kompaktni izraelski dispenzer mamaca [url=https://www.mycity.rs/must-login.png SAMP[/url]

Profil

lukacbeli Poslao: 18 Avg 2017 23:29 Idi na vrh
offline lukacbeli Počasni građanin Pridružio: 28 Dec 2016 Poruke: 903	0Niko još nije pohvalio poruku. Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi video sliku:

Profil

aramis s Poslao: 28 Sep 2017 16:55 Idi na vrh
offline aramis s SuperModerator član biblioteke Pridružio: 18 Jul 2007 Poruke: 29313 Gde živiš: iznad smoga Beograda	2Ovo se svidja korisnicima: zixo, pedja63 Registruj se da bi pohvalio/la poruku! Uloguj se preko Facebooka da bi video sliku: Švedski BOL i pakovanje protiv radarskih dipola
