Da ja malo otpočnem temu molim ostale da je nadograde.



ŠVEDSKA

SAAB J-35F DRAKEN

Austriji je 1955.godine dozvoljeno da osnuje RV, uz ograničenje da njeni avioni ne mogu biti naoružani vođenim raketama. Od samog osnivanja RV Austrije svoju moć je zasnivalo na avionima švedskog porekla. Švedska je drugog aprila 1985.godine prodala Austriji 24 lovca SAAB J-35F, koji su pre isporuke modernizovani ugradnjom savremenije elektronike, istovremeno su i strukturalno ojačani. Verzija J-35F ušla je u naoružanje RV Švedske 1965.godine. Ukupno ih je proizvedeno 208, od toga 72 i danas se nalaze u naoružanju RV Švedske. SAAB J-35F je jednosedi lovac-presretač, osposobljen za dejstvo u svim meteo uslovima i noću. Sekundarna namena aviona je neposredna podrška trupama na zemlji. Osnovna elektronska oprema aviona jeste sistem za upravljanje vatrom SAAB S-7B, koji omogućava napad iz prednje polusfere{u susretnim kursevima}. Avion ima autopilot SAAB FH-5. Postoje i dve VHF radio-stanice{FR-16 i FR-17} te, mnoštvo drugih elektronskih sistema, od kojih su najznačajniji uređaji za elektronsko ometanje. U avion je ugrađen automatski top ADEN M-55 kalibra 30mm. Brzina gađanja topa je 1200 metaka u minuti, početna brzina zrna je 815m/s, masa zrna je 226grama.




Proizvođač: SAAB, Scania Aktiebolag Linkoping.

Namena: Jednomotorni mlazni lovac-presretač, jednosed.

Verzije: J-35A;B;D;F{lovac, lovac-bombarder}; SK-35C{dvosed za obuku}; SF-35E{izviđač}.

Razvoj: Let prvog aviona izvršen je 1958.godine. Uveden u naoružanje 1960.godine.








Pogonska grupa: Jedan turbomlazni motor RM-6C,
-potiska bez NS 55,48KN,
-potiska sa NS 76,10KN.
Gorivo: U unutrašnjim rezervoarima 4000 litara goriva.
U spoljnim rezervoarima 5000 litara goriva.
Dimenzije: Razmah krila 9,40m; dužina 15,80m; visina 3,90m; površina
krila 50,00m2; ugao unutrašnje delte 80 stepeni; ugao spoljne delte 57 stepeni; rastojanje između glavnih točkova stajnog
trapa 2,70m; m.pr. 7627kg; masa kao lovca { top sa 200 granata, 2 IC VRP V-V Sidewinder}9600kg; m.maks. 15000kg.
Karakteristike: Brzina-maksimalna na visini 2 Maha.
Maksimalna brzina krstarenja 950km/h.
Brzina sletanja 215km/h.
Početna brzina penjanja 250m/s.
Operativni vrhunac leta 18300m.
Taktički radijus dejstva 560-1100km.
Naoružanje: Ugrađen top 30mm ADEN sa 200granata.
Kao lovac nosi 4 IC VRP V-V RB-324 “Sidewinder” ili 4 PRS VRP V-V Rb-327 i Rb-328 “Falcon”.
Kao lovac-bombarder nosi do 2500 kg ubojnog tereta{ 24x100kg
bombi; 3x500kg bombi; 18 NRZ 135mm “BOFORS”}.



Švedski lovci SAAB J-35F DRAKEN u pratnji dva američka lovca F-16C iznad obale Švedske.




Dopuna: 28 Jun 2009 21:21

SF-35 je izviđač, ova verzija nosi 6 kamera koje nosi u nosu aviona sposobnih za izvršenje zadataka vertikalnog, bočno-kosog i prednjeg kosog snimanja ili kombinovano sa bilo kojim od ovih načina.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 16 Apr 2006
  • Poruke: 217

Danko SVIK VRS ::

...Ukupno ih je proizvedeno 208, od toga 72 i danas se nalaze u naoružanju RV Švedske.
...


Mali dodatak:
Sve ukupno su preko 600 komada proizvedeni.
Danas nijedno RV ne koristi DRAKEN-a vise.

RV Austrije je kao zadnje RV povukla taj avion 2005e god.



offline
  • Pridružio: 17 Maj 2008
  • Poruke: 11549
  • Gde živiš: Srbija



offline
  • Pridružio: 07 Jul 2007
  • Poruke: 3985
  • Gde živiš: Ruma

Koliko imam informacije, napravljeno je 606 komada, a pored RV Švedske i Austrije bio je u naoružanju i RV Finske i Danske

J35A - originalni model
J35B - poboljšana A varijanta (duži rep, izmenjne stajni trap...)
Sk35C - trenažni dvosed
J35D - jurišnik sa poboljšanim motorom i radarom...
S35E - izviđačka varijnta J35D sa 5+1 kamerom
J35F - lovac urađen na osnovu J35d verzije, sposoban da nosi Falcon rakete
J35F-2 - poboljšani J35F model sa IC senzorom u nosu
J35H - predložena poboljšana varijanta sa novim radarom, ponuđen Švajcarskoj
J35J - poboljšana J35F varijanta sa boljim radarom, elektronikom...
J35X - izvozna varijnata na osnovu J35F verzije
F35 ili A35XD - danska verzija J35X * TF-35 trenažeri i RF-35 izviđački

offline
  • Pridružio: 07 Apr 2008
  • Poruke: 403

Uvek mi je izgledao kao avion ispred svog vremena. Danasnji stealth avioni mogu da mu zavide na dizajnu :-)

offline
  • Toni  Male
  • SuperModerator
  • How bad do you want it
  • Pridružio: 18 Jun 2008
  • Poruke: 22689
  • Gde živiš: Petrovgrad

Miha79 ::Uvek mi je izgledao kao avion ispred svog vremena.

Pa on je poleteo nesto pre Mirage III i F-4 Phantom II a iste godine kad i prototip MIG-21.....posle ga pratio Vigen,danas Gripen....opasni su Svedjani Cool

offline
  • Pridružio: 26 Mar 2009
  • Poruke: 4919
  • Gde živiš: Šid

evo snimka gde radi kobru..
http://www.youtube.com/watch?v=jqiDEcfSnXs

offline
  • Pridružio: 30 Jun 2007
  • Poruke: 5949
  • Gde živiš: Novi Sad, severna Srbija

offline
  • Bili smo vojnici
  • Pridružio: 19 Maj 2009
  • Poruke: 4644
  • Gde živiš: Beograd - Srbija; Novi Grad - Republika Srpska

Mislim da je u tekstu reč o verziji J-35F koja je proizvedena u 208 primeraka. Tačno je da su ga koristila RV Švedske, Finske, Danske i Austrije. Danas više nije u upotrebi. To sam ja prebacio sa svog CD-a pošto mi se neda pisati. Tako da je tekst negde iz 1989/90. Izvinjavam se što je tekst malo stariji.

offline
  • Proučavanje međuvremena
  • Pridružio: 17 Maj 2006
  • Poruke: 22393
  • Gde živiš: I ja se pitam...

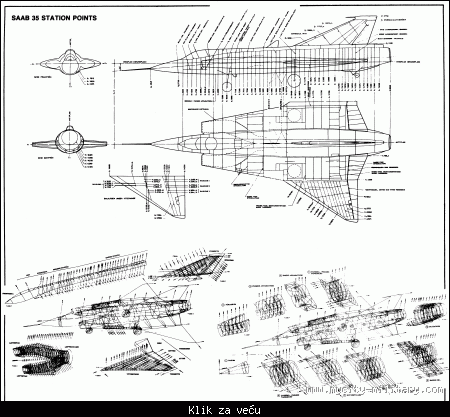

Hajde malo da se obogati ova tema. Najpre - crteži:















to be continued...
