Vođena raketa H-29T / H-29L

3

Vođena raketa H-29T / H-29L

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5405

Posuđeno sa teme Mig-29



Razlikovati H-29T i H-29TE po vanjštini nije baš jednostavno. Zapravo nisam ni siguran, mogu nagađati tako da ću za ovu reći da je H-29TE.
Nagađanje prema broju ispisanom po boku, nekako vuče da su 379....... TE dok su 622....... T i L.
Sa 379 brojem ih vidim u Kini, Indoneziji i Maleziji, ovo je iz Indonezije ->



Ima jedan sitni konstrukcijski detalj, kanalica ispod koje je vod od gas-generatora prema rulima je nešto duži kod H-29TE, gotovo do samog kraja rakete. To pretpostavljam da je iz razloga većeg generatora jer veći domet naravno znači i duži let pa ga je trebalo povećati.

Ima još nekih detalja u markerima po raketi iako po TO i PE nema razlike, ali slike raketa pokazuju da razlike ipak ima. To bi povezao sa pretpostavkom da ni motor nije isti kao što sam i ranije izrazio. Obično raketa koja se može delaborirati ima više oznaka oslonaca, puna, prazna itd. Motor od 29TE ja mislim da je sa nekakvim ulivenim gorivom te se ne može vaditi iz komore pa je i težište fiksno.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 15 Nov 2009
  • Poruke: 766

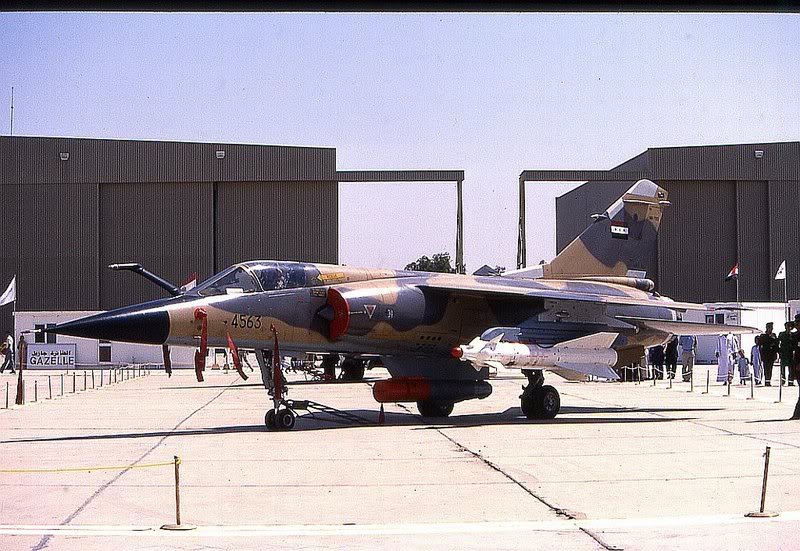

Ирачки Мираж Ф1 са КХ-29Л







offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5405

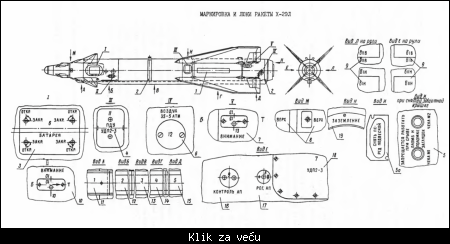

Da se ispravim po pitanju markirovki na raketi



Pozicijom br.2 su označeni položaji oslonaca, dvije paralelne crne linije i sa obje strane rakete među njima napisano OPORA. Tako je po knjižici opisa rakete. A vidimo i na ovoj iračkoj da pored im još linija, nisu u opisu, ali su tu. Nemaju veze sa delaboracijom raketnog motora kako sam napisao, već su to oznake položaja oslonaca izdvojene bojeve glave. Među tim linijama zna pisati OPORA 9B-63M što je indeks B/G

offline
  • djox  Male
  • Legendarni građanin
  • Pridružio: 23 Nov 2010
  • Poruke: 97439

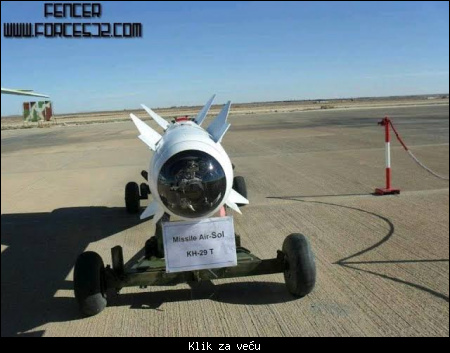

Alzirci

Arrow https://twitter.com/AlgerianAircra1/status/1538494490947772416
