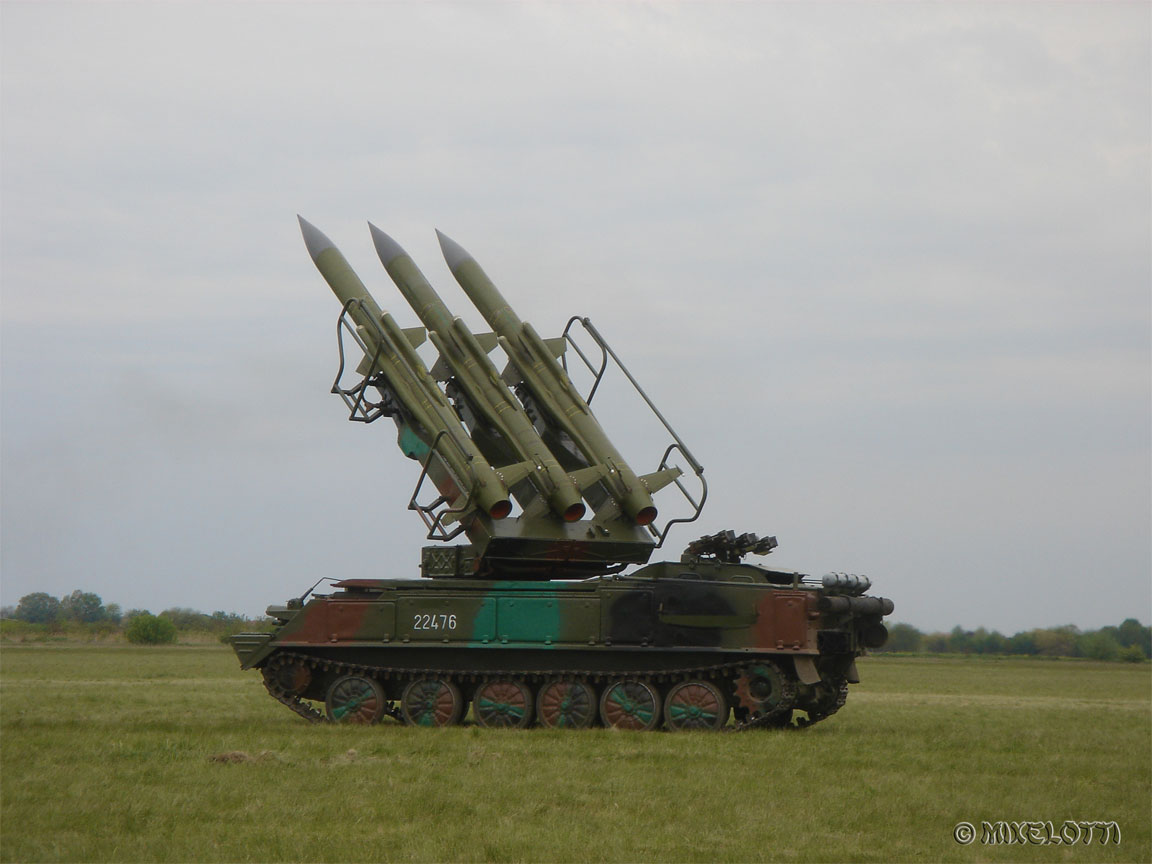

Nego na slici se vidi da je SA-6 lanser raketa (22476) obojen kamuflazno, sto odudara od one standardne zelene boje. Na tu zelenu su nafarbane jos i braon i sveta i tamna zelena. Da li je ovo jedinstven slucaj ili? Zanima me jer sam upravo nabavio SA-6 u 1/35 od Trumpeter-a i hocu da pravim maketu naseg sistema, te trazim najzanimljiviju semu. Hvala! |
|
|
|
|
|
| Poslao: 28 Apr 2007 15:35 |
|
|
|
|
Izložba za sve ljubitelje PVO sa otvorenim vratima i TT podacima na panelu. Samo je trebalo imati dobru volju i interesovanje.
Nije bio crveni tepih, ali ga je crna gumena staza sasvim pristojno zamenila.

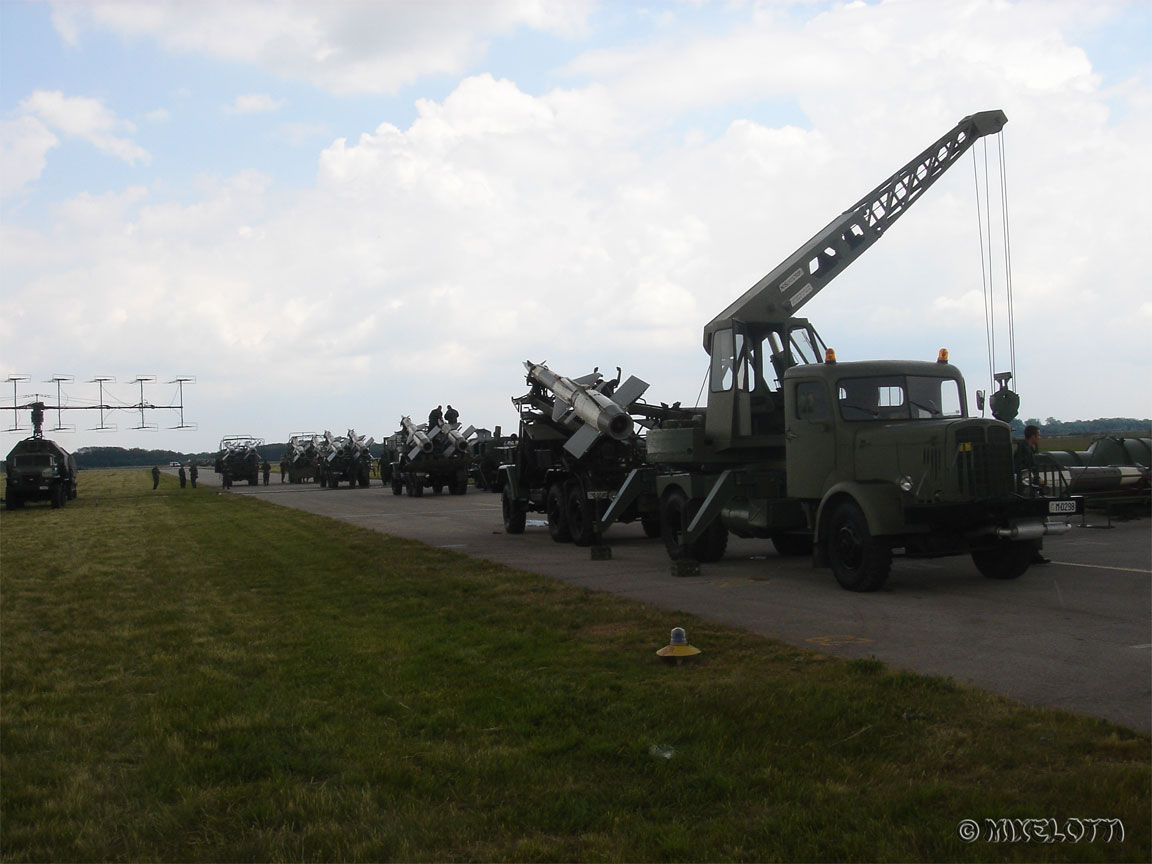

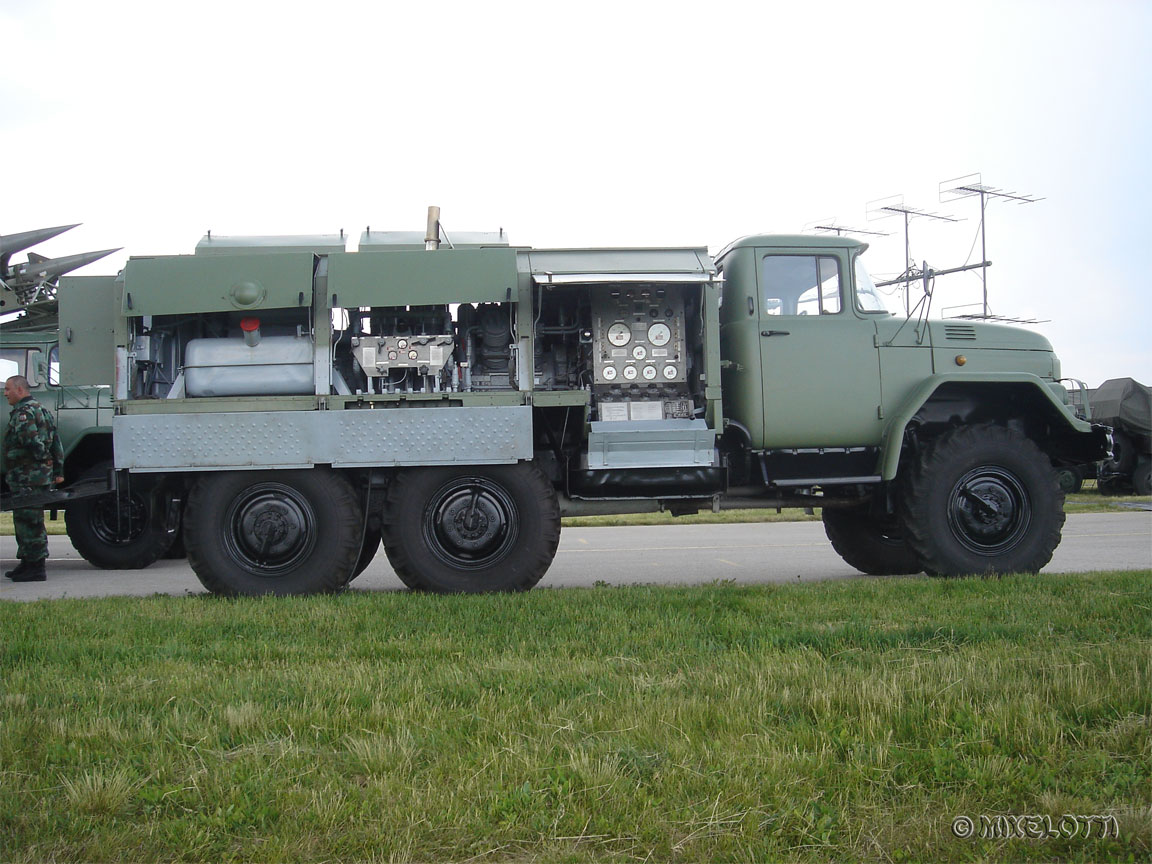

RS PVO S-125M1T "NEVA"
Raketni sistem S-125M1T "NEVA" namenjen je za otkrivanje i uništavanje niskoletećih ciljeva , vođenim raketama zemlja - vazduh .
U raketni sistem S-125M1T "NEVA" ulaze :

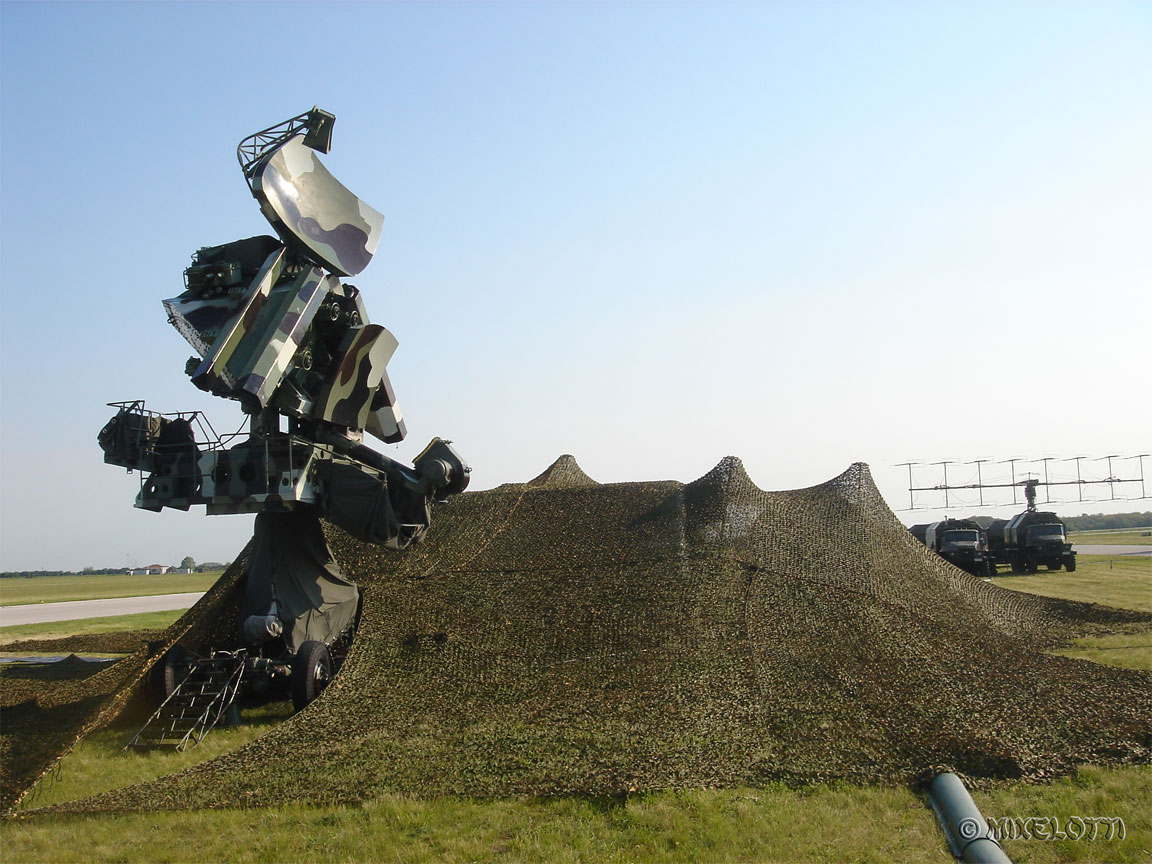

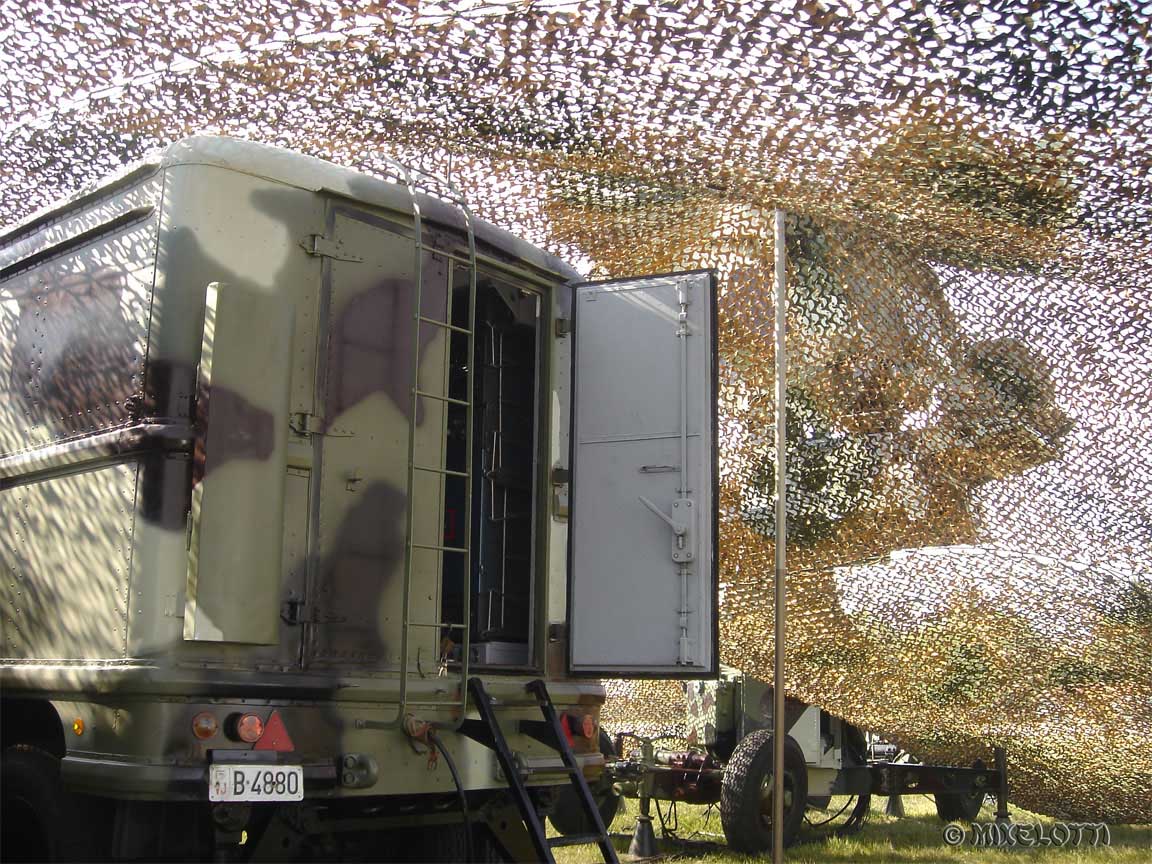

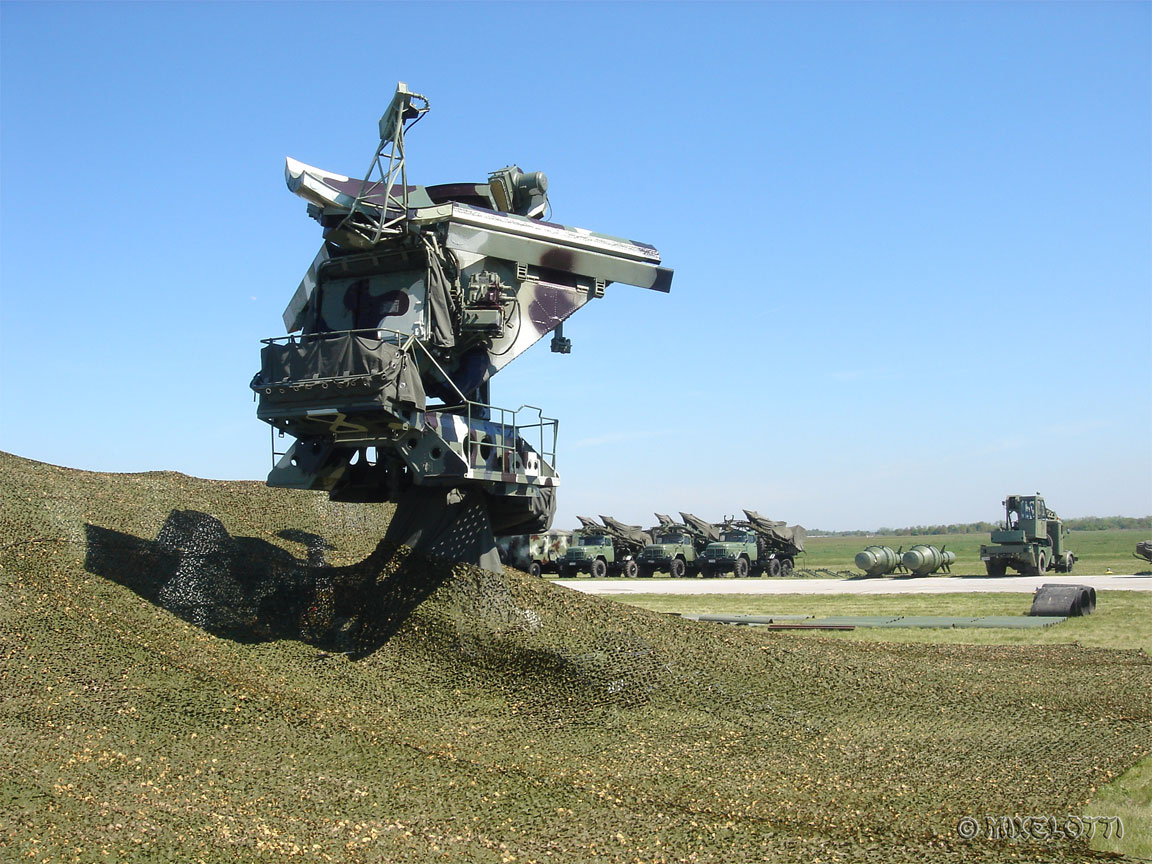

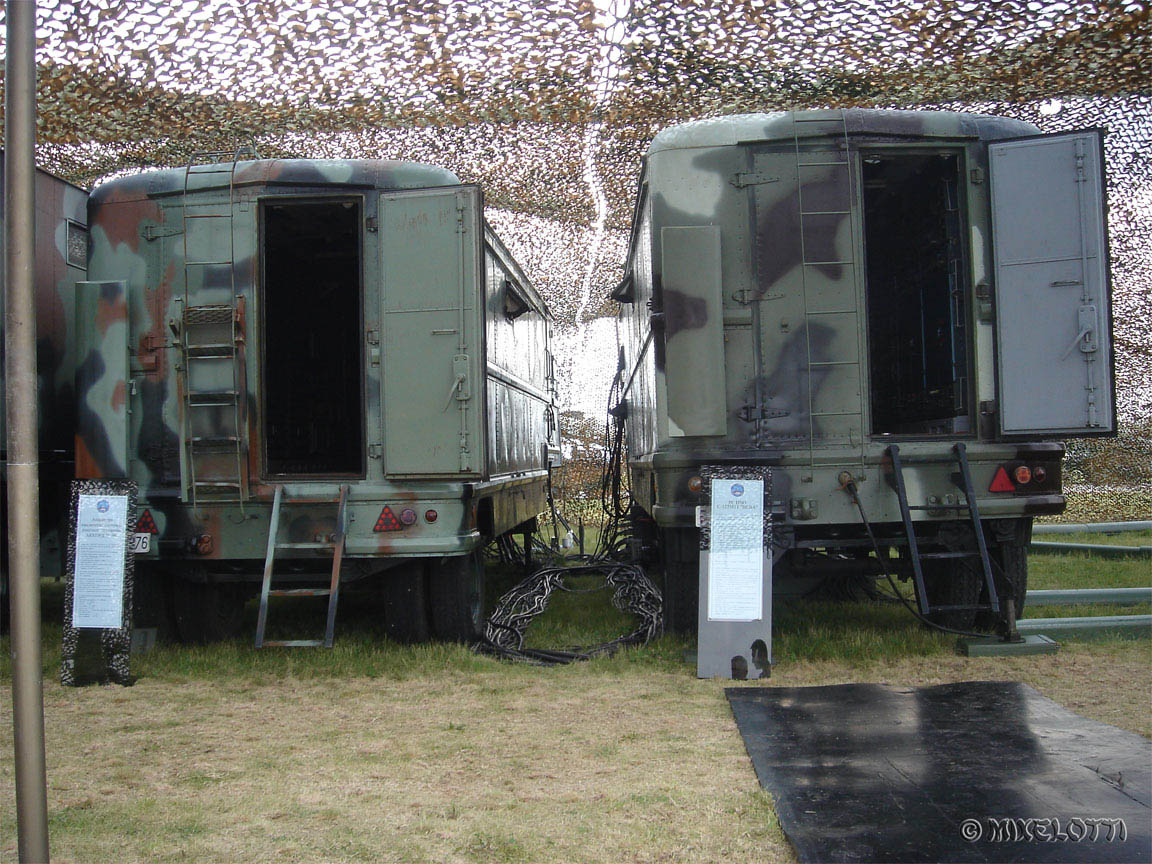

- stanica za vođenje raketa ( StVR: antensko postolje UNV , merno računska kabina UNK-M i termovizijski sistem )
- kabina za raspodelu napajanja RKU-N
- elektro stanica 5E96A

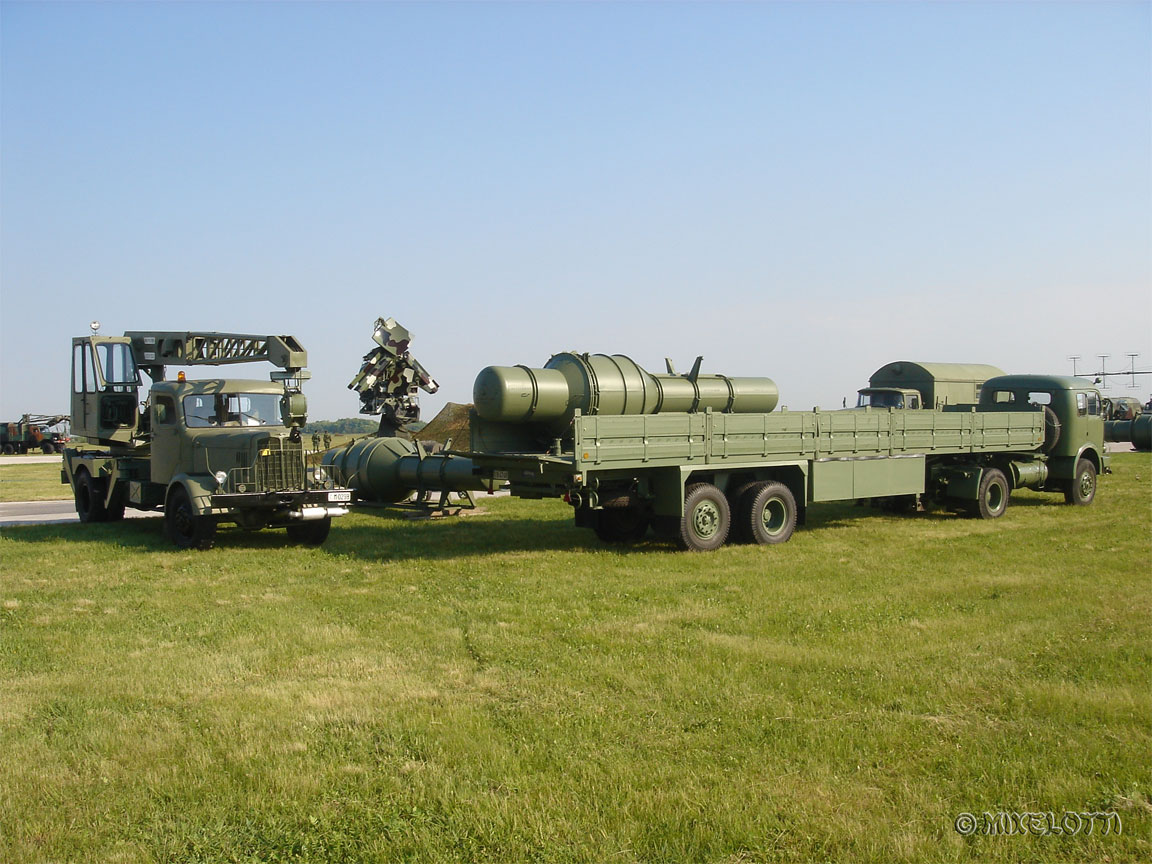

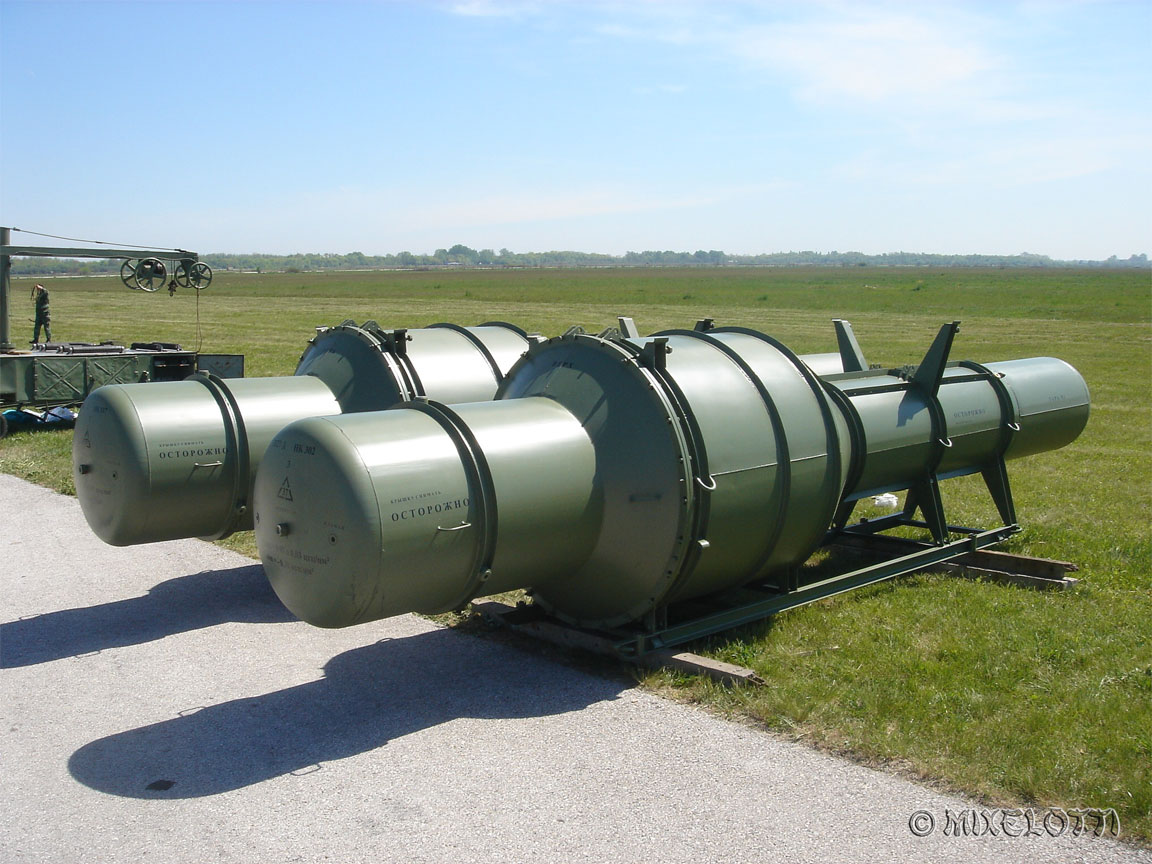

- startna oprema ( 4 lansirne rampe 5P73 sa po 4 rakete tipa 5V27U/D , vozila za dotur i postavljanje raketa PR-14AM )
- pokretna remontna radionica PRM-NM1
- osmatračka akvizicijska stanica (OACt) P15 (P12)
- komplet kablova
- podvozak za prevoz antena UV-600
- sredstva vuče
Raketni sistem S-125M1T "NEVA" ima sledeće mogućnosti :
- zona osmatranja maksimalna daljina otkrivanja je 80km za radarski kanal i 20-40 km za termovizijski kanal
- zona uništenja donja granica je 20m ( od 11km iznosi 500m , gornja granica je 18km , minimalna daljina je 3,5km , maksimalna horizontalna daljina je 17,5 km , maksimalna kosa daljina je 25km , granični kursni parametar je 16,5km )
- gađa ciljeve u susretu koji lete brzinama do 700m/s i u dogonu do 300m/s
- gađa ciljeve na zemlji i vodi
- verovatnoća uništenja cilja sa dve rakete je 98%
- sistem je jednokanalni po cilju
- sistem je dvokanalni po raketi sa tempom lansiranja od 5 sekundi
- sistem može da radi u uslovima aktivnih i pasivnih smetnji
- sistem može da radi pri temperaturama vazduha od -40 do +50 stepeni C , vlažnost vazduha od 98% pri 25stepeni C , brzini vetra do 20m/s .
- vreme gotovosti je 5 - 7 minuta . |
|
|
|
|
|
| Poslao: 29 Apr 2007 13:52 |
|
|
|
|

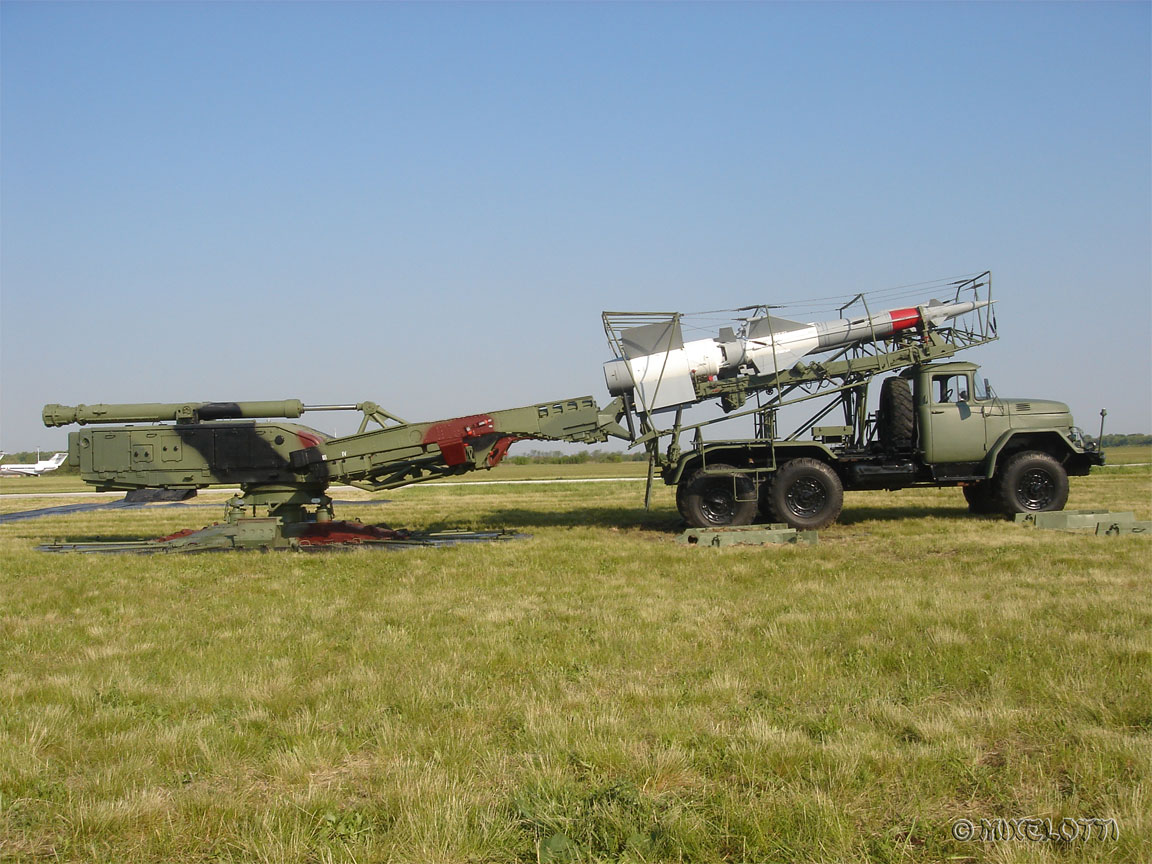

Lansirna rampa 5P73

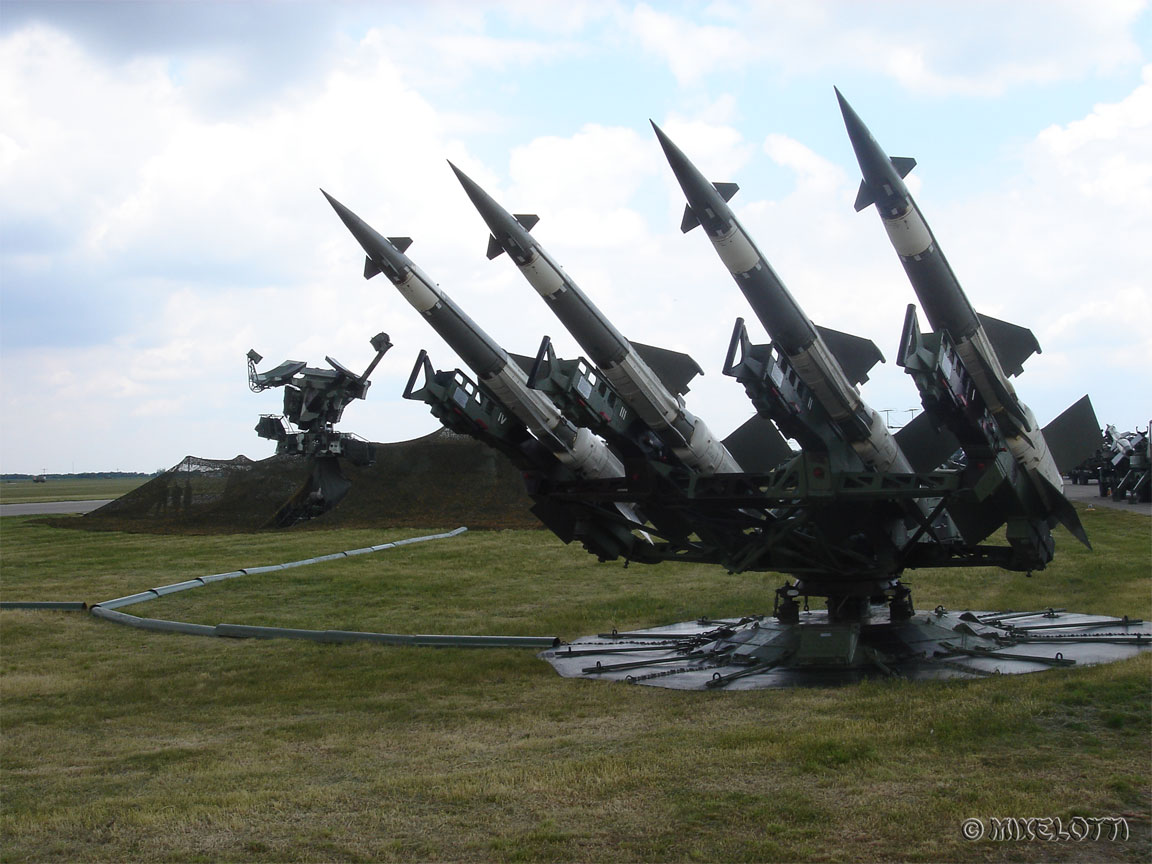

http://www.mycity.rs/uploads/18848_936600000_NEVA-11.jpg
Lansirna rampa 5P73 namenjena je za izvršenje predstartne pripreme , navođenje i lansiranje rakete 5V27U/D po određenom redosledu .
Lansirna rampa (LR) može da se nalaziti u dva položaja : u marševskom (za transport) i borbenom .
Upravljanje LR za vreme predstatne pripreme , navođenje i lansiranje raketa , a takođe i kontrola njenog rada , vrši se iz kabine UNK-M .

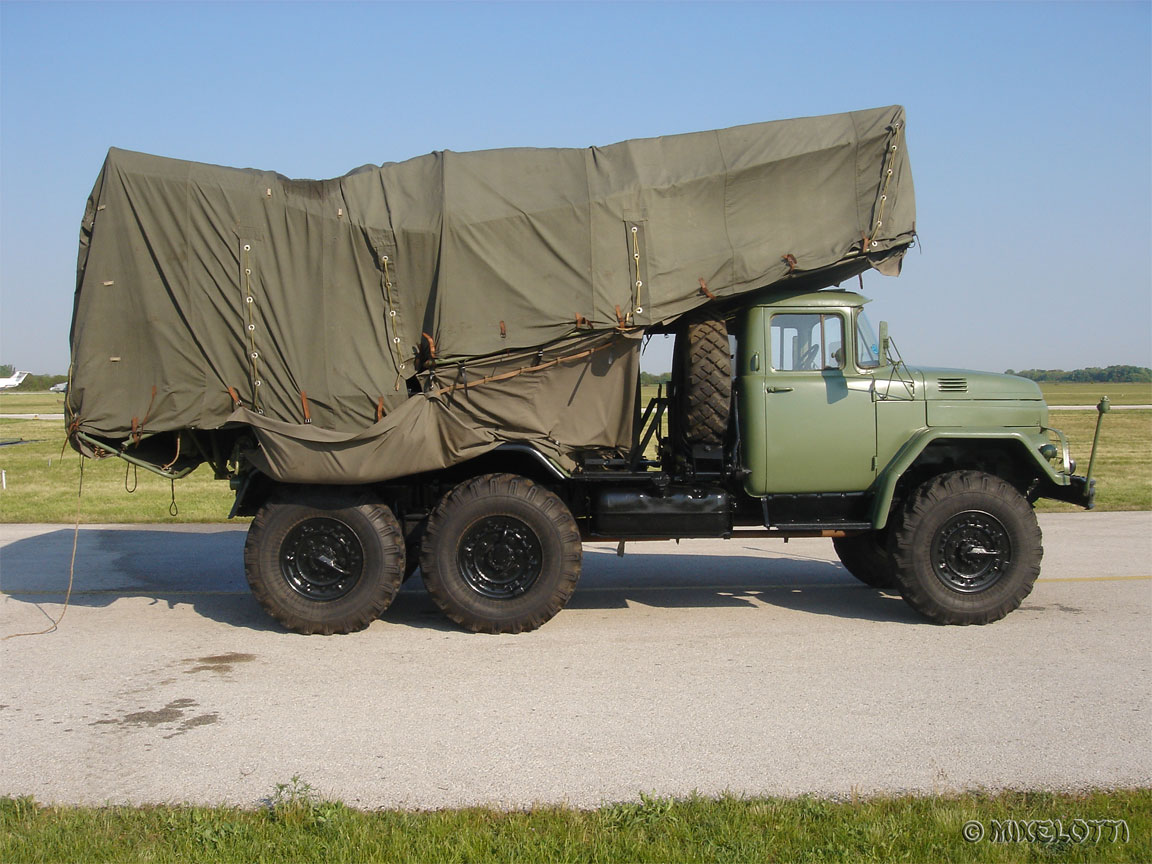

Punjenje LR raketama (do 4 rakete) vrši se sa vozilom za dotur i postavljanje VDP PR-14AM .
U sastav lansirne rampe ulaze :
- mehanizam za vertikalno navođenje
- mehanizam za horizontalno navođenje
- mehanizam zone zabrane
- elektrooprema
- podvesci
- klateći deo
- elektropriključak
- lafet sa oblogama
- platforma lafeta
- postolje
- zaštite tla
- prilazni mostić
- rezervni alat i pribor (RAP)
Tehnički podaci LR 5P73
* u marševskom položaju :
- ukupna težina 13200 kg
- dužina 10790 mm
- visina 2524 mm
- širina 2899 mm
* u borbenom položaju :
- težina sa prilaznim mostićima 10957 kg
- dužina bez rakete 8480 mm
- visina 2074 mm
- dozvoljen nagib terena +/- 1 stepen i 30'
* granični uslovi lansiranja raketa :
u vertikalnoj ravni od 4 stepena +/- 30' do 64 stepena 30' +/- 25' u horizontalnoj ravni bez ograničenja
- vreme prevođenja LR iz marševskog u borbeni položaj oko 1h . |
|
|
|
|
|
| Poslao: 30 Apr 2007 12:40 |
|
|
|
|
| Svaka cast Mix Lepe slicice nema sta!! Ajde daj malo podataka o SAM-6, ili ti to vise volis Nevu? |
|
|
|
|
|
| Poslao: 30 Apr 2007 19:20 |
|
|
|
|
Pa čekam da se priključite temi - al vidim da me intezivno ignorišete
KUB :

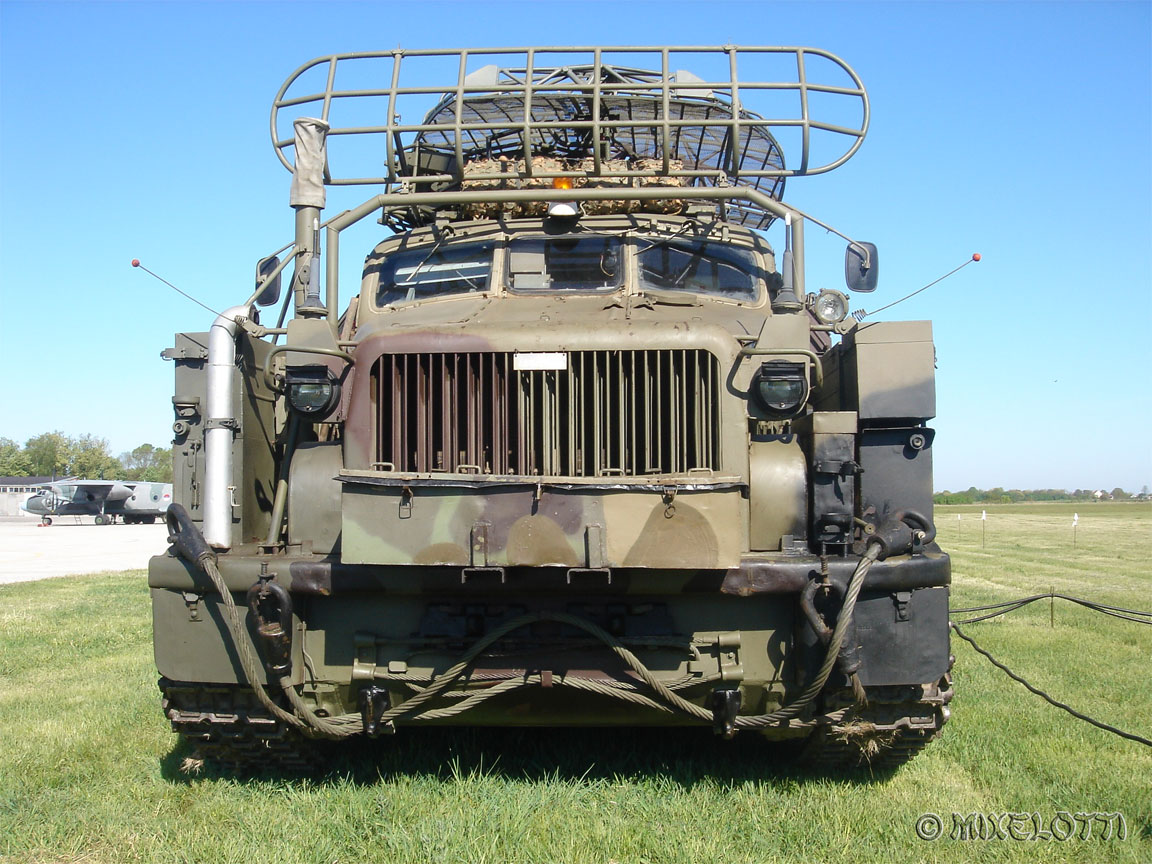

OAR 1RL-128D-1
Namena :
- Otkrivanje i legitimisanje ciljeva u vazdušnom prostoru koji se nalaze u zoni osmatranja .
- Automatsko upravljanje antenom radara za merenje visine 1RL-19B (1RL-132B) na azimut cilja kad su međusobno spregnuti kablovima .
- Merenja koordinata otkrivenih ciljeva (azimut i daljina) i njihovu predaju artiljerijsko-raketnim jedinicama .
- Predaju radraske informacije o vazdušnoj situaciji uređaju za komandovanje i upravljanje vatrom (UKUV) .
Sastav:

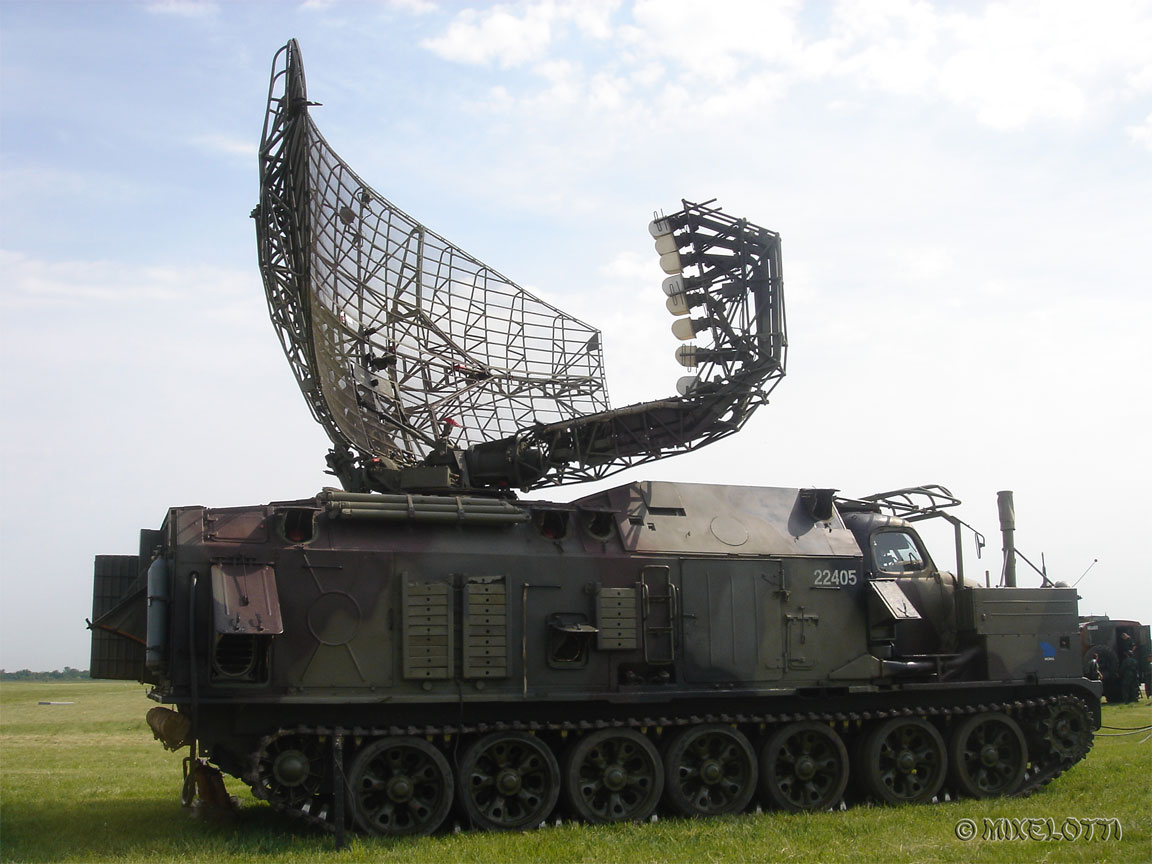

- gusenično vozilo GM-426U
http://www.mycity.rs/uploads/18848_1411945116_KUB-2.jpg
- antensko - talasovodni sistem
- predajnik radara
- prijemnik radara
- uređaj za zaštitu od smetnji
- uređaj za sinhronizaciju
- uređaj pokazivača
- uređaj za obradu i predaju podataka i koordinata
- uređaj za upravljanje i zaštitu
- uređaj za hlađenje vazduhom i tečnošću
- uređaj za kontrolu
- uređaj za električno napajanje
TT podaci :
- normalno radi pri spoljnoj temperaturi od -40 do +50 stepeni C
- normalno radi u borbenom položaju do brzine vetra od 25m/s
- vreme neprekidnog rada radara je 24h , a sa agregatom PEC-100 do 72h
- vreme spremnosti radara do pojave stalnih odraza je 10,5 min
- vreme spremnosti za marš je 9 min
- maksimalna brzina kretanja radara po savremnim putevima iznosi 35 km/h
- ukupna masa radara je 36,7 tona
- dimenzije radara u marševskom položaju su :
dužina 9800 mm ; širina 3210 mm ; visina 4150 mm
- brzina okretanja antene :
1. 18 +/- 1,8 obrtaja u minuti
2. 12 +/- 1,2 obrtaja u minuti
3. 1,2 o/min u oba smera
- vreme osmatranja celokupne zone iznosi od 3,3 do 20 sekundi
- daljina otkrivanja jedinačnog colja na visini od preko 250 m je veća od 165 km
- visina otkrivanja ciljeva veća je od 35000 metara

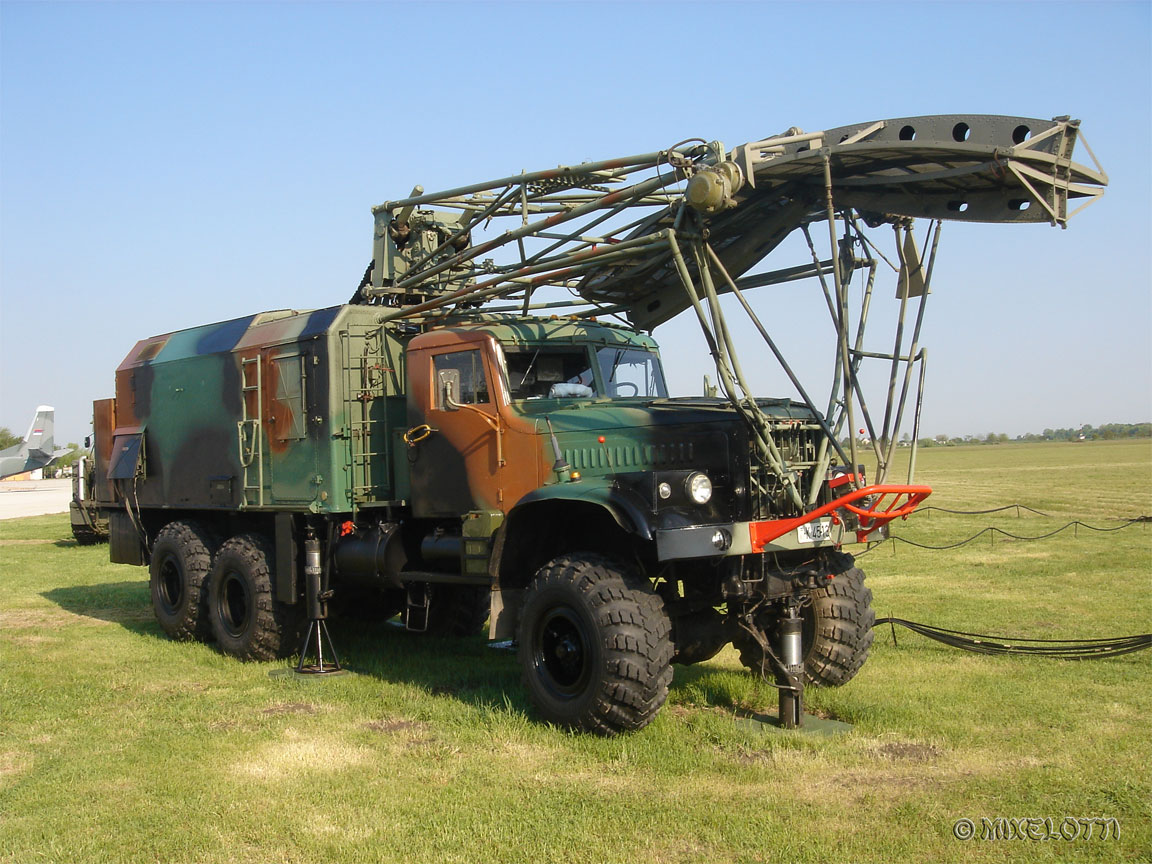

PRV-16B
Namena :
Pokretni radar za merenje visine PRV-16B namenjen je za određivanje visine vazdušnih ciljeva , a prema podacima od osmatračkih-akvizicijskih radara ili poluautomatskih sistema za prenos podataka
Radar određuje visinu , kosu daljinu i azimut cilja , a takođe i azimut i mesni ugao izvora aktivnih smetnji (ometača) .
Radi u santimetarskom talasnom dijapazonu .
Sastav :
- vozilo KrAZ-255B

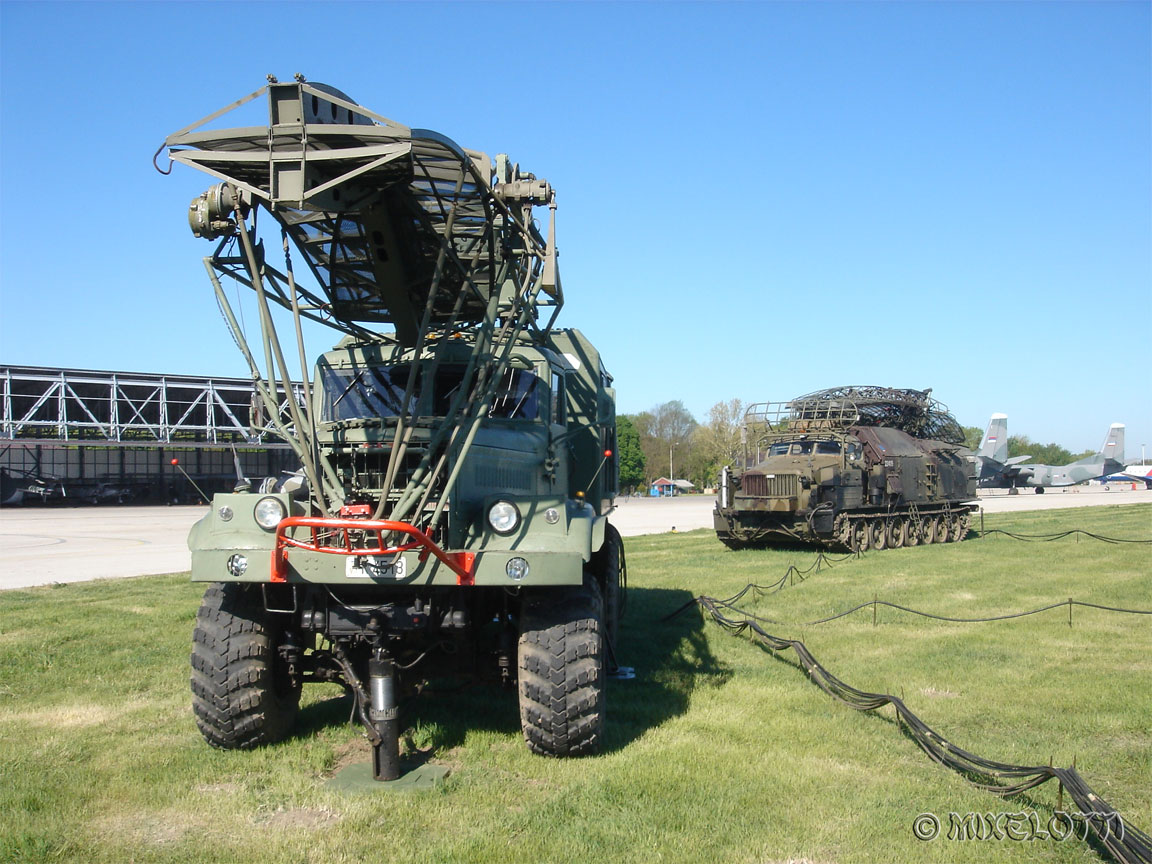

http://www.mycity.rs/uploads/18848_85665805_KUB-5.jpg
- prijemni uređaj
- antensko - talasovodni sistem
- predajni uređaj
- pokazivački uređaj
- uređaji za zaštitu od ometanja
- sistem za rad sa antenom i antenskim stubom
- uređaji za upravljanje i zaštitu
- kontrolno-merni uređaji
- sistem za zagrevanje i ventilaciju
- izvor za napajanje
- pomoćna oprema
TT podaci :
- vreme za postavljanje radara u položaj ne prelazi 15. minuta
- vreme uključivanja radara ne prelazi 3,5 min
- radar normalno radi od -40 do +50 stepeni C , pri brzini vetra do 25 m/s , pri kiši i snegu
- normalno radi do nadmorske visine od 3000 metara
- osmatra po visini u pozitivnim i negativnim uglovima (+30 do -0,5 stepeni)
- mogućnost osmatranja na pokazivačima , prema razmerama :
po daljini : 130 , 200 i 300 km
po visini : 15 , 30 i 45 km
OAR 1RL-128D-1 - jedna od namena je :
- Predaja radraske informacije o vazdušnoj situaciji uređaju za komandovanje i upravljanje vatrom (UKUV)
Odeljenje UKUV :
- odeljenje uređaja za komandovanje i upravljanje vatrom -
Namena :
za rukovođenje i komandovanje ssrp PVO , centralizovano upravljanje sredstvima za osmatranje vazdušnog prostora , osmatranje , izbor i raspodelu ciljeva , te predaju podataka navođenja srednjim samohodnim raketnim baterijama PVO (ssrb PVO) i osmatranje rezultata gađanja .
UKUV obezbeđuje :
- kablovski prijem do 300 metara radarskih podataka o situaciji u vazdušnom prostoru od osmatračko-akvizicijskih radara
- navođenje radara za merenje visine
- poluautomatsko skidanje podataka za deset ciljeva i njihovu obradu u digitalnom računaru
- raspodelu ciljeva , komandi i predaju njihovih koordinata i parametara na uređaje za prenos podataka o cilju (UPPC)
- prijem izveštaja sa UPPC
- obradu i prikazivanje tačaka preticanja
- automatsku kontrolu ispravnosti uređaja
Sastav :
- posluga odeljenja uređaja za komandovanje i upravljanje vatrom
- uređaj za komandovanje i upravljanje vatrom 9S416M (UKUV)

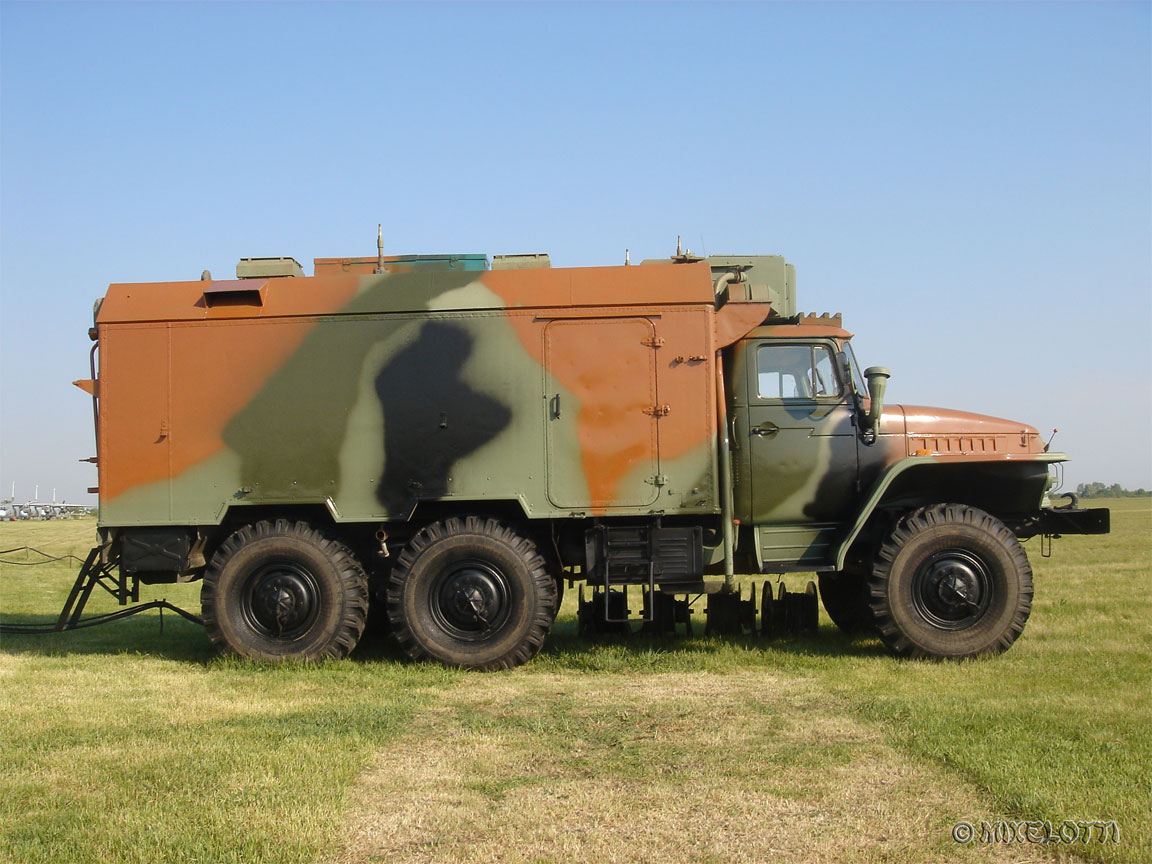

http://www.mycity.rs/uploads/18848_1835172146_KUB-6.jpg
- dva elektroagregata (osnovni i rezervni) tipa ESB-16-T/230/Č-400M1 (ESB-16M1)

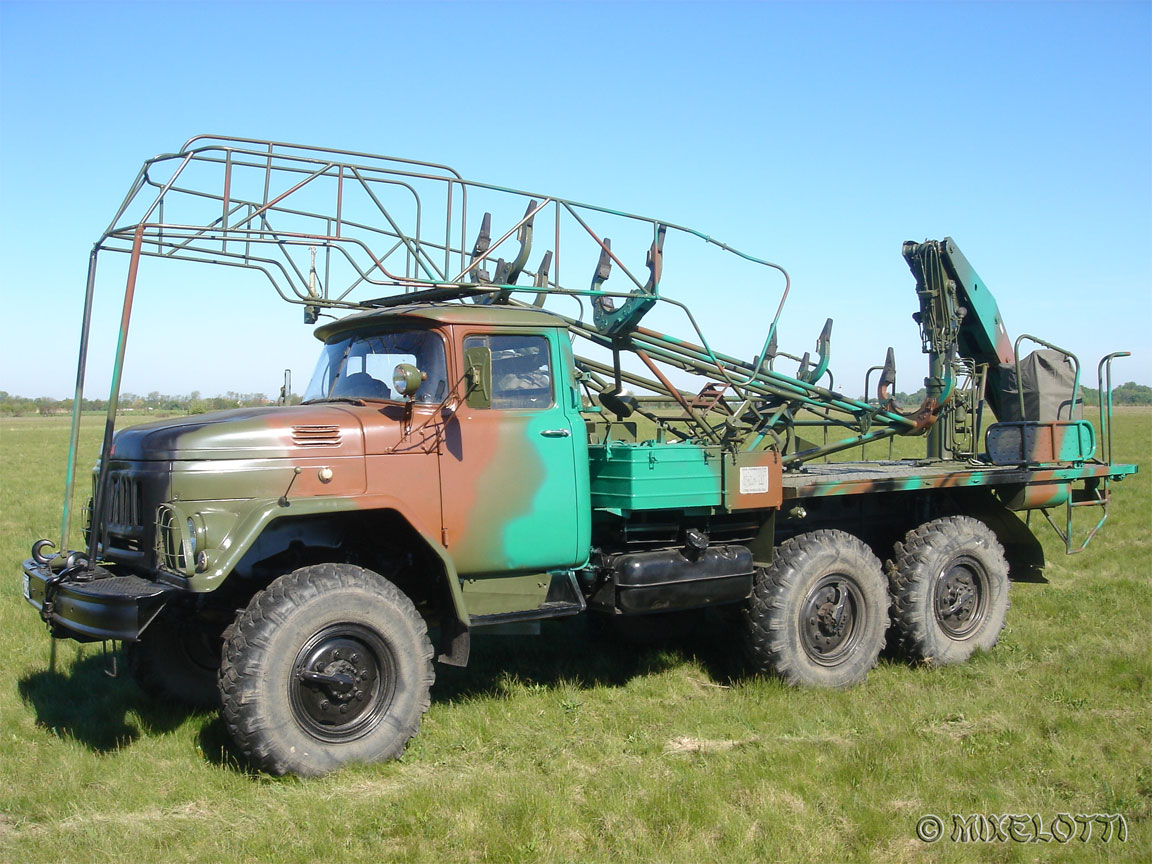

- automobil za prevoženje i postavljanje kablova 9S441M1 (APPK)
- sva borbena sredstva odeljenja za komandovanje i upravljanje vatrom deo su sistema K-1M
TT podaci :
Daljina pokazivanja vazdušne situacije :
- na planšeti situacije u vazdušnom prostoru 600 km
- na pokazivačima uređaja za prikazivanje putanja i uređaju za skidanje podataka :
* 320 km (F manje od 400Hz)
* 200 km (F manje od 600Hz)
* 135 km (F manje od 800Hz)
(F je frekfenca okidanja osmatračkog radara)
- poluautomatsko skidanje koordinata ciljeva na daljinama od 10 do 200 km
- maksimalna visina obrađivanih ciljeva je 30000 metara
- maksimalna brzina obrađivanja ciljeva 1000 m/s
- maksimalni broj pravaca predaje pokazivanja cilja : osam
- broj prikazivanja tačaka preticanja : dva
- maksimalni broj predavanih komandi : deset
- daljina predaje pokazivanja cilja i daljina komande radio veze 20 km . |
|
|
|
|
|
| Poslao: 30 Apr 2007 21:37 |
|
|
|
|
| Da li moze neko da nam da sto detaljniju organizaciju baterije i diviziona KUB-a sa brojem posluzioca. |
|
|
|
|
|
| Poslao: 30 Apr 2007 21:47 |
|
|
|
|
| E to ne verujem da je neko još uvek iščivijao do kraja, pošto se "organizacijsko-mobilizacijske i kakve već sve ne" promene nisu još završile... |
|
|
|
|
|
| Poslao: 30 Apr 2007 22:19 |
|
|
|
|
|
| Poslao: 01 Maj 2007 11:17 |
|
|
|
|

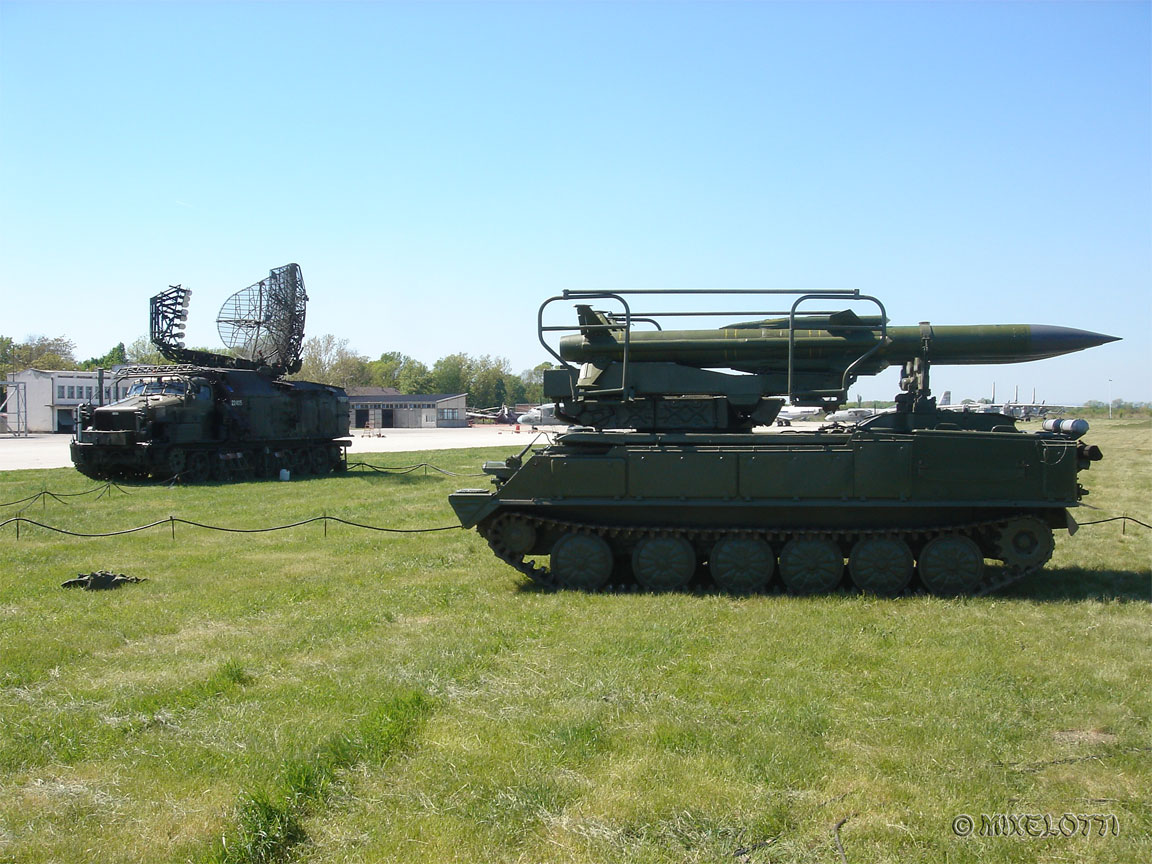

srb PVO
- samohodna raketna baterija PVO -

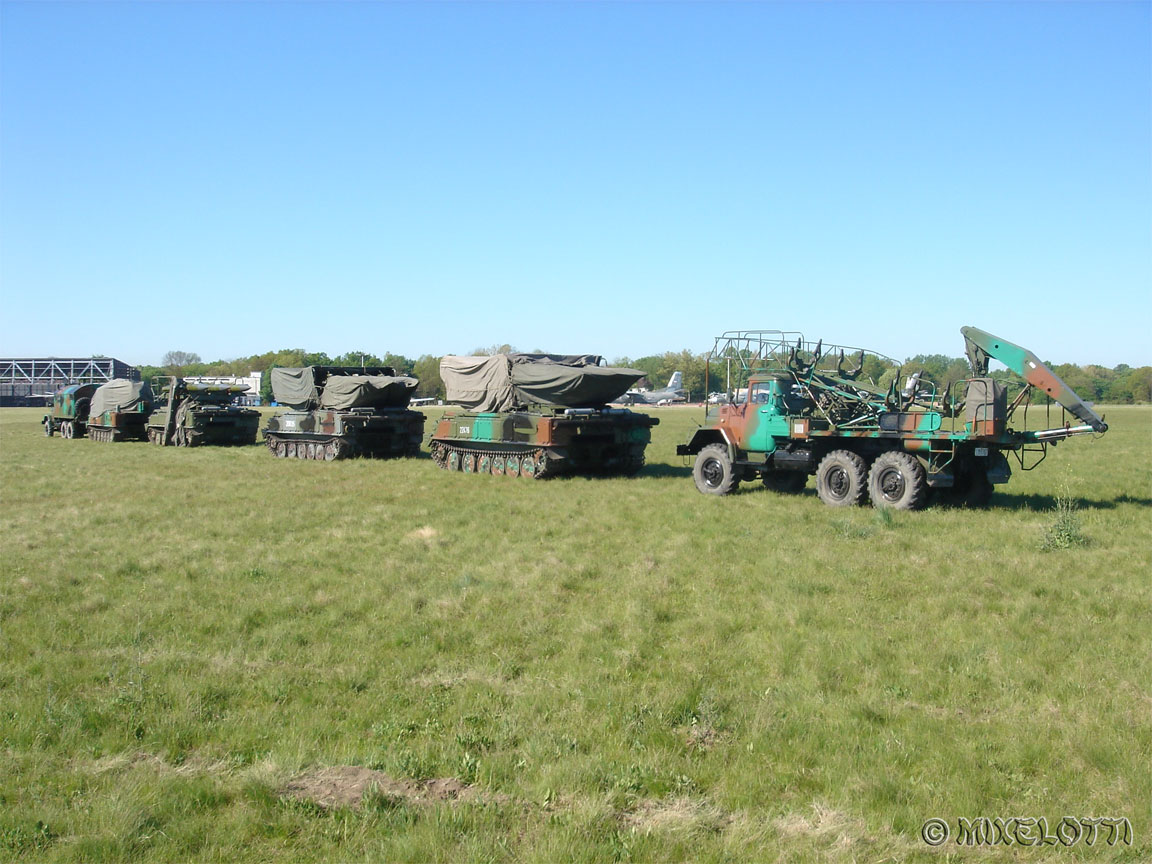

http://www.mycity.rs/uploads/18848_1019707775_srb-PVO.jpg
Namena :
Samohodna raketna baterija je namenjena za otkrivanje , indentifikovanje i uništavanje ciljeva u vazdušnom prostoru , u različitim meteo uslovima i u uslovima elektronskog ometanja neprijatelja .
Baterija izvodi PVO jedinica i objekata , načelno , u sastavu puka , a u izuzetnim slučajevima baterija može izvoditi samostalna dejstva . Zadatke kvalitetno izvršava zahvaljujući velikoj prohodnosti , brzini prevođenja u borbeni položaj , velikom radijusu kretanja i sredstvima PNHBO .
Sastav :
- izviđački automobil amfibija BRDM-2
- uređaj za prenos podataka o cilju UPPC 9S417M
- radarska stanica za osmatranje i navođenje RStON 1S91M

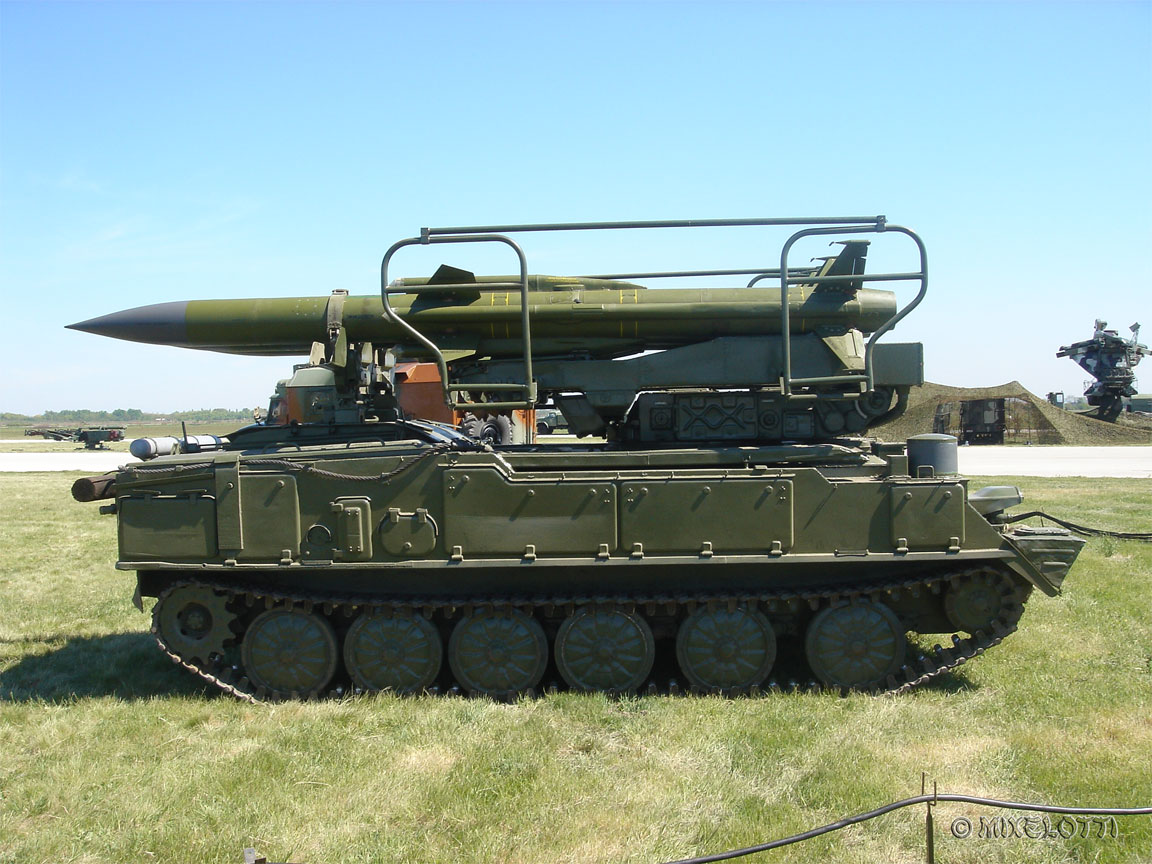

- samohodno lansirno oruđe SLO 2P25M - 4. kom
- protivavionske rakete PAR 3M9ME (M3E)
- transportno odeljenje FAP 2026 - 2.kom
- elektroagregat PES-100
TT podaci :
- daljina otkrivanja cilja - autonomno : 60km
- brzina cilja : 60 - 600 m/s
- visina cilja : 60 - 10000 m
- zona uništenja cilja : bliža 4 -6 km ; dalja 22 - 24 km
- parametar cilja 15 km
- sektor osmatranja 360 stepeni
- verovatnoća uništenja cilja : jednom raketom 70% ; dve rakete 90%
- gađanje ciljeva :
* pojedinačni : jedinačno
* grupni : serija , 6 -8 sek
* NLC : serija , 3 sek
* manevrišući : serija 3 ili 6 sek
- marševanje : dnevno 250 - 300 km
- vreme prevođenja u prvi stepen : 7 min |
|
|
|
|
|
| Poslao: 01 Maj 2007 22:59 |
|
|
|
|
Mixelotti свака ти част за фотографије, баш лепо и детаљно како само ти то умеш.
Мали коментар фотографије изнад које си написао:
| Citat: | Za ovim pultom je bio Zoltan Dani :
|
На слици је пулт официра за вођење ракета (ОВР). Он је "прва виолина" у оркестру који се зове борбена послуга. Његов задатак је да пронађе циљ, преда га на праћење операторима ручног праћења га прате по углу, да врши праћење циља по даљини, да очита почетне податке за циљ (брзину, параметар и висину), да изврши препознавање евентуалних електронских сметњи, да одреди правац кретања, врсту циља и његову размеру...
Након тога руковаоц гађања, на основу свих података доноси одлуку о уништењу циља, саопштава је, а ОВР поставља раазне прекклопнике и прекидаче у одговарајући положај, врши лансирање ракета (или 2 ракете), након сусрета ракете и циља врши осматрање резултата гађања.
Све ово траје укупно не више од 25 секунди. ОВР мора да има изузетне психо-моторнр способности. Стручњаци кажу да се његово психофизичко оптерећење за време борбеног рада може мерити са оптерећењем пилота борбеног авиона.

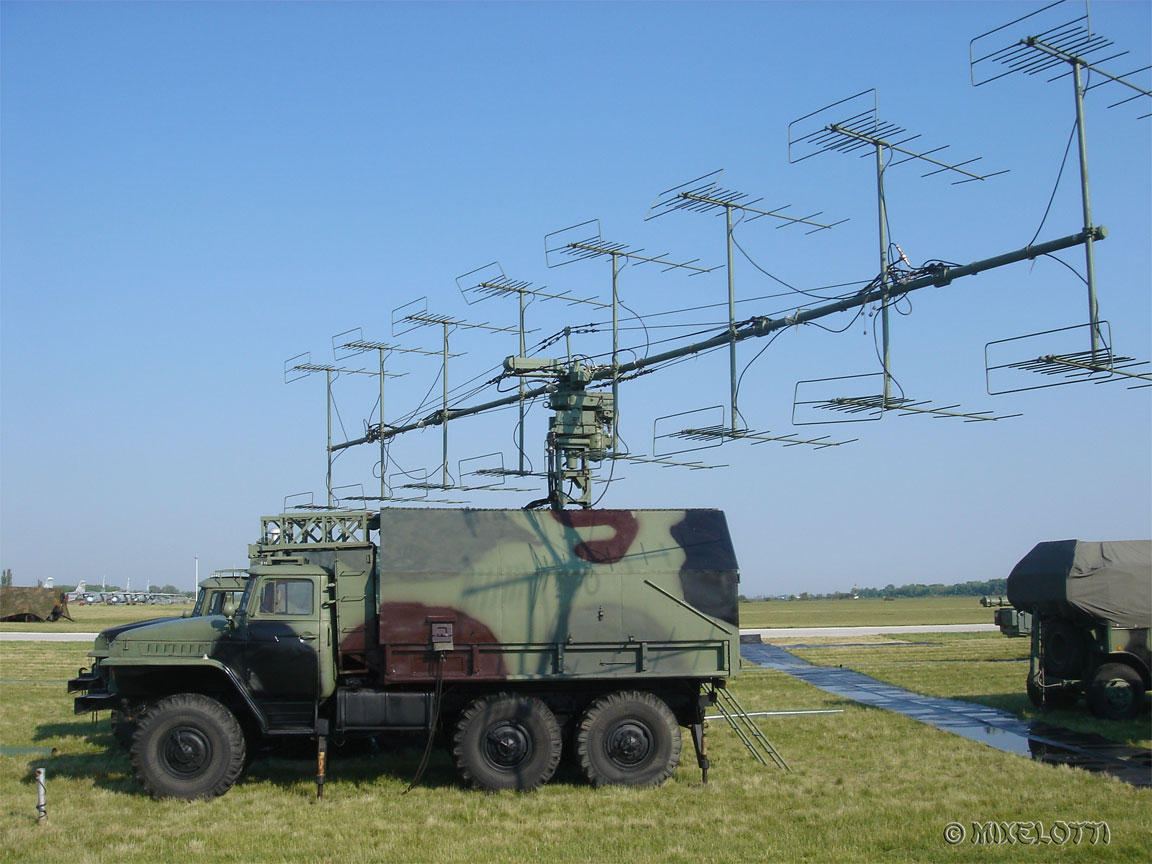

Золтан Дани је за време рата био командант дивизиона, а у борбеној послузи руковаоц гађања и претпостављам да није седео за овим пултом него за издвојеним панорамским показивачем радара П-18. Он је у "оркестру" који сам поменуо био "диригент".  |
|
|
|
|
|
| Poslao: 01 Maj 2007 23:09 |
|
|
|
|
@machak......
| Citat: | | Стручњаци кажу да се његово психофизичко оптерећење за време борбеног рада може мерити са оптерећењем пилота борбеног авиона |
.
A psihofizicke sposobnosti njih dvojice se mogu meriti sa psihofizickim sposobnostima vrhunskog sportiste. Bar tako kazu med. strucnjaci. |
|
|
|
|
|
| Poslao: 02 Maj 2007 00:32 |
|
|
|
|
| Citat: | A psihofizicke sposobnosti njih dvojice se mogu meriti sa psihofizickim sposobnostima vrhunskog sportiste. Bar tako kazu med. strucnjaci.
|
Наравно нисам мислио да трпи g-оптерећење , него на огроман број информација који мора да обради и саопшти за кратко време, као и на координацију покрета коју мора да има приликом покретања 3 точкића са 2 руке, руковање разним прекидачима, преклопницима, откривање циља, предаја на праћење, праћење по даљини...
@Mix:
На оној слици је пулт за којим седи ОВР, лево од њега седи оператор ручног праћења по равни Ф2 ( подофицир), десно од њега седи помоћник руковаоца гађања (официр), иза њега седи оператор ручног праћења по равни Ф1 (подофицир), а руковаоц гађања седи, зависно од типа станице, или десно од свих, или лево од свих њих. |
|
|
|
|
|
| Poslao: 02 Maj 2007 08:18 |
|
|
|
|
kapiram te - a nisu mi tako rekli .
izgleda da sam slušao verziju za javnost
----------- Dopuna: 02 Maj 2007 8:18 ---------
UPPC 9S417 M
- uređaj za prenos podataka o cilju -

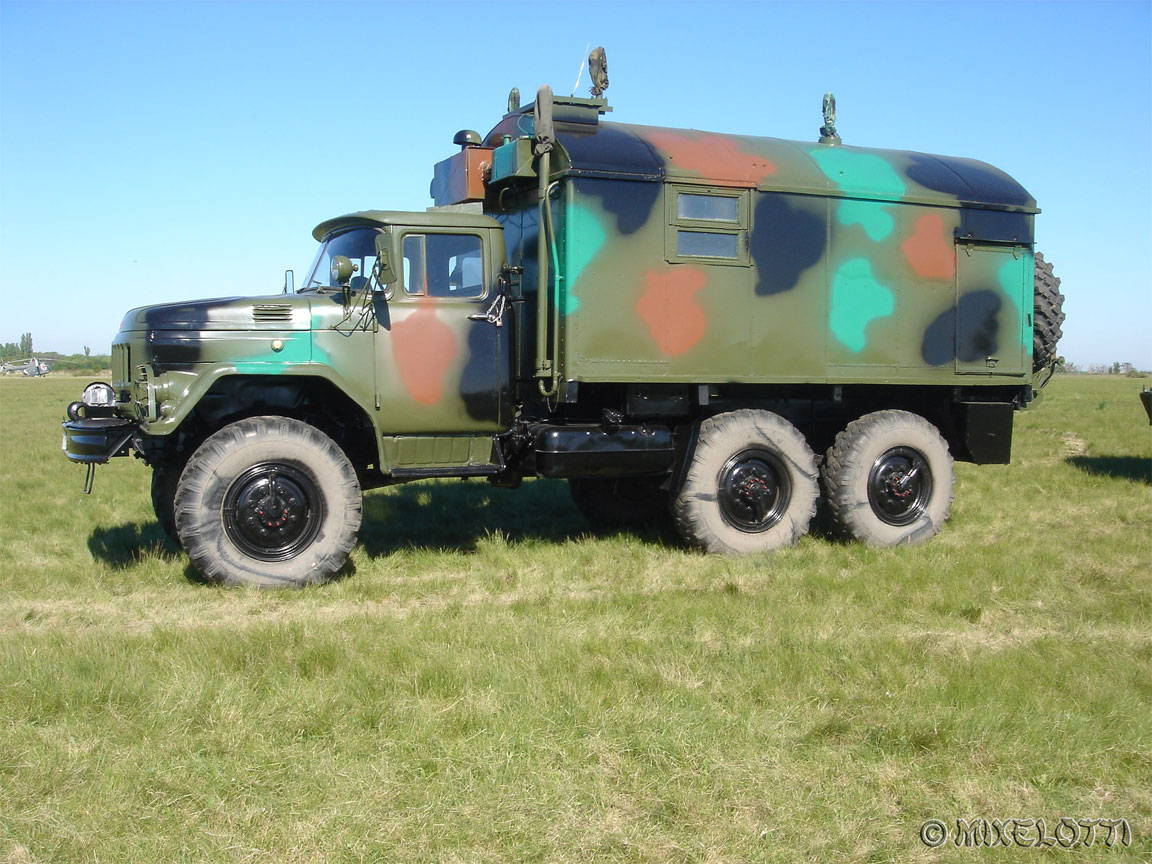

http://www.mycity.rs/uploads/18848_311016569_UPPC%209S417%20M.jpg
Namena :
Sastavni deo sistema K-1M i služi za prijem i obradu podataka o cilju , i za predaju tih podataka u baterijski radar za navođenje koji , zavisno od satava raketnih baterija PVO , može biti radar 1S31M1 u radarskoj stanici 1S91 (1S91M) ili neka druga stanica za navođenje , kao na primer RSN -75V , RSN-75M , SON9 (SON9A) , RPK-1 , 1S12 (1S12A).
UPPC obezbeđuje : prijem i pokazivanje komandi dobijenih iz uređaja za komandovanje i upravljanje vatrom , izračunavanje paralaksa u odnosu na osmatrački radar za otkrivanje ciljeva , prikazivanje trajektorije cilja na planšeti , predaju izveštaja UKUV-u , predaju koordinata cilja u baterijski radar za navođenje i kontrolu pravilnosti prenosa podataka .
Sastav :
- ormar P-M
- ormar žične veze PS-1
- primopredajnik 1BO
- dve radio stanice tipa P-109M
- uređaj za grejanje i ventilaciju
- Blok ispravljača za jednosmerne napone
- telefonska centrala P-193M
- telefonski aparat TA57
- interfon
- topovezac (opciono)
- agregat za napajanje
TT podaci :
- brzina obnavljanja informacija 1 puta u sekundi
- maksimalni broj predajnih izveštaja koji se odvode u komandno vozilo puka : 10
- vreme gotovosti za rad nakon uključivanja napona napajanja ne veći od 3 minuta
- masa kompletnog uređaja ne veća od 9,5 tona
- brzina kretanja po drumovima 50 km/h a izvan njih 30 km/h
- izvor napajanja 220V ; 400 - 425 Hz
- potrošna snaga ne veća od 4 kVA
- normalni radi pri temperaturi spoljnjeg vazduha od -10 do +45 stepeni C

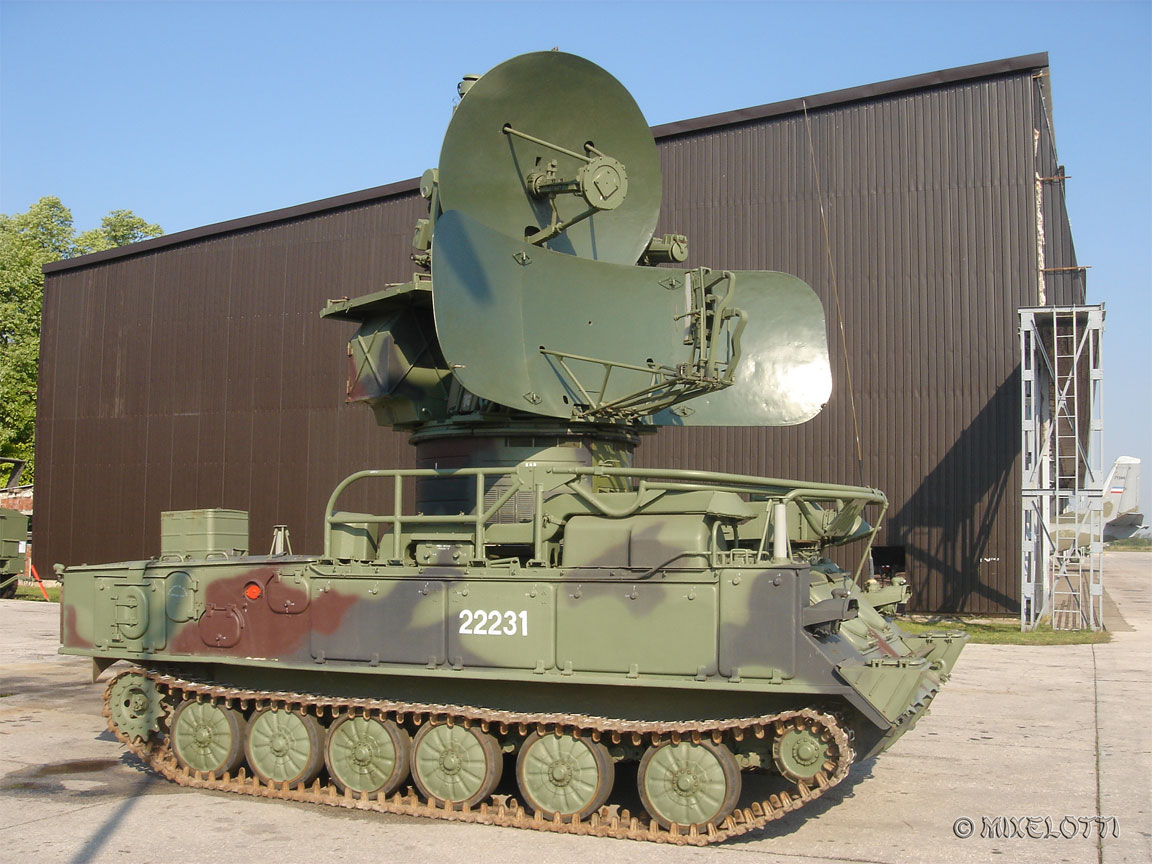

RStON 1S91M2
- radarska stanica za osmatranje i navođenje -
http://www.mycity.rs/uploads/18848_2110794096_KUB-7.jpg
Namena :
Osmatranje situacije u vazdušnom prostoru , izbor i legitimisanje ciljeva , zahvat , automatsko praćenje i osvetljavanje cilja EM talasima .
Određivanje i predaja na SLO tekućih koordinata ciljeva .
Upravljanje radarom svih borbenih sredstava .
Sastav :
- osmatrački radar 1S11 sa radrskim uređajem za legitimisanje 1S51
- radra za navođenje 1S31 sa televizijsko-optičkim vizirom 9Š33
- uređaj za sinhronu vezu i uzajamnu orjentaciju 1S61
- gusenični transporter GM568
- rezervni delovi , alat i pribor .
TT podaci :
- RStON radi pri temperaturi vazduha od -40 do +50 stepeni C , pri prašini , pojačnoj vlažnosti vazduha , kiši i prizemnom vetru brzine do 20 m/s
- vreme neprekidnog rada RStON-a je do 48h , a u režimu "cilj" do jednog časa
- vreme prevođenja RStON-a iz marševski u borbeni položaj je 5.minuta
- obezbeđuje otkrivanje i praćenje ciljeva koji lete na visinama od 30 do 7000 metara
- poseduje uređaje koji ubezbeđuju rad u uslovima aktivnih i pasivnih smetnji
- brzina kretanja RStON po zemljanim putevima je do 25 km/h , a po tvrdim putevima do 50 km/h
- težina sa poslužiocima je do 21,5 tona
- dimenzije u borbenom položaju :
* dužina 7070 mm
* širina 3600 mm
* visina 5990 mm
* u marševskom položaju visina je 3340 mm
Sastav posluge :
- Komandir RStON
- prvi operator (osmatrački radar)
- drugi operator ( radar za navođenje)
- vozač |
|
|
|
|
|
| Poslao: 02 Maj 2007 11:54 |
|
|
|
|
|
| Poslao: 02 Maj 2007 17:30 |
|
|
|
|
Predsednik Boris Tadić u obilasku pripadnika 250.raketne brigade PVO
 |
|
|
|
|
|
| Poslao: 02 Maj 2007 18:34 |
|
|
|
|
| Ma Khaless nemaju pojma ti sto su pisali clanak. Samo je nova jedinica formirana, sa starom tehnikom. |
|
|
|
|
|
  |
Strana 1 od 18
|
(Registrovanim korisnicima se NE prikazuju reklame)
 |
|
 |
Ukupno su 141 korisnika na forumu :: 28 Registrovanih, 3 Sakriven i 110 Gosta [ Administrator ] [ Urednik ]
Najviše korisnika na forumu ikad bilo je 267 - dana 29 Jan 2010 20:04
Korisnici trenutno na forumu: aljosa7, black venom, Crvena Petokraka, Cvijo_ue, CZ 75, deejaygoran, Dejan84, Dishi68, Djurdevdan, fmiler, girici, Jethro, Maajka, Office, Pelagijska Argosija, plavi_vojnik, Profica, salesam, sasans23, time, TOP GUN, trifko86, Urke_Bgd, vathra, veljko82, vlvl, zak280173, zixmix |
|
Administrator
