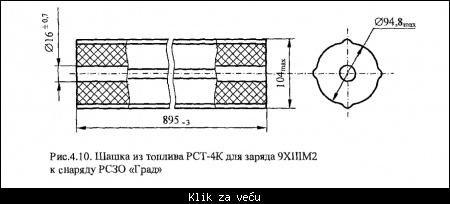

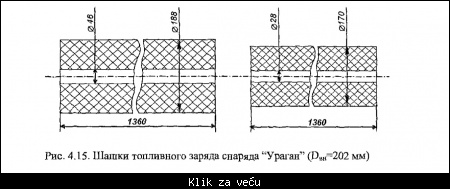

Presjeci raketno gonjenih projektila sa fokusom na motor (crteži, skice, grafike)

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

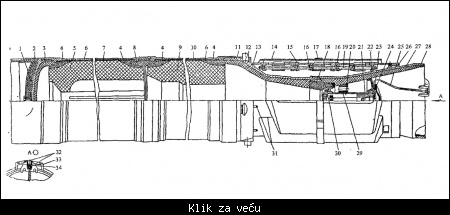

Motor od H-58 po mojem viđenju (zapravo po skupljenom materijalu)

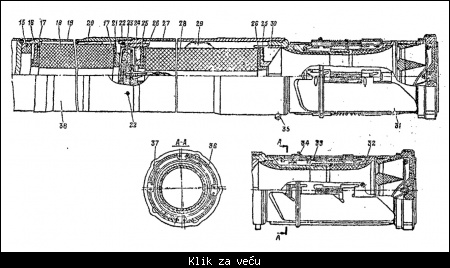

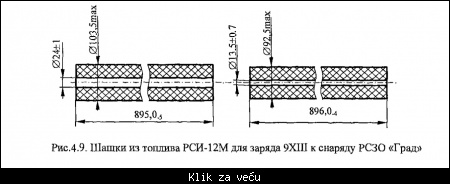

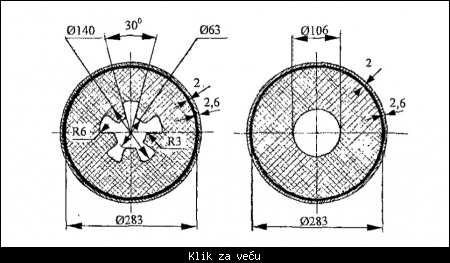

Da bi se ostvarile opisane vrijednosti potiska sa vremenom (6t 3,5s - 1t 15s), raspodjela površina bi morala biti drugačija od cirkulirajućeg po internetu skičuljka, znači ovako nekako, a tome sugerira i vanjština rakete

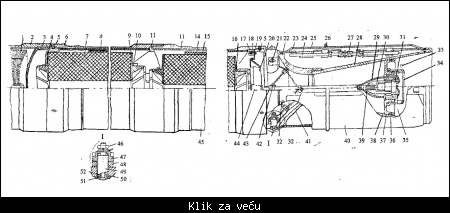

Sve tri su u kalibru 380mm i sa sličnim pristupom geometrije

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

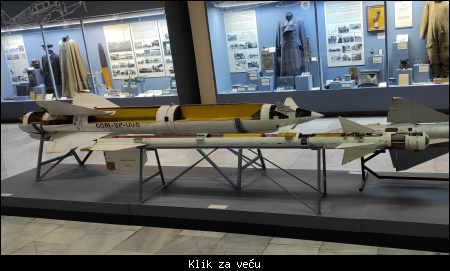

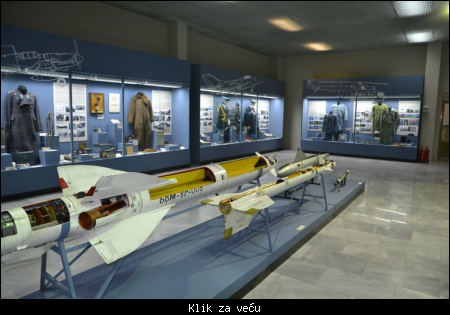

R-60

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

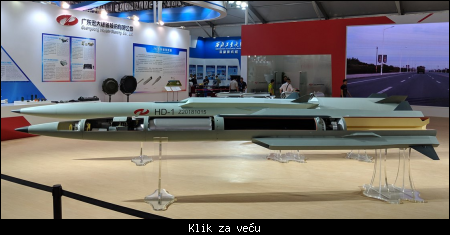

Kineska u razvoju supersonična protubrodska HD-1

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

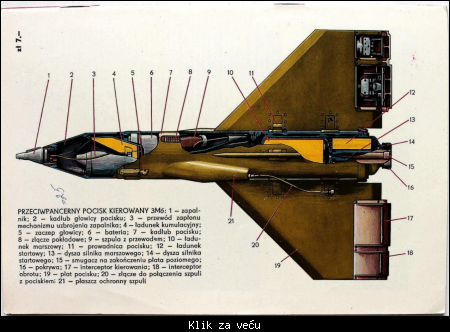

3M6 Šmelj

• 1Ovo se svidja korisniku: voja64

  Registruj se da bi pohvalio/la poruku!

Dimenzionirano sveto trojstvo

• 1Ovo se svidja korisniku: voja64

  Registruj se da bi pohvalio/la poruku!

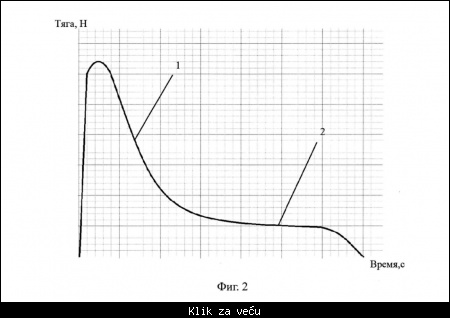

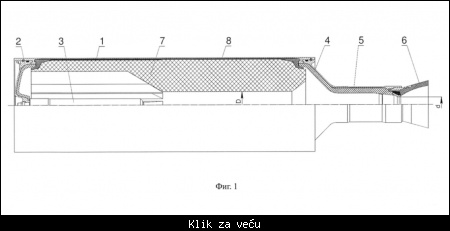

Iz prošle godine objavljenog patenta Iskre, nema šta drugo da bude nego R-37. Inače njihov je motor u raketi, prepoznatljiv je princip, odgovara po svemu tako da 99,9% je u pitanju motor od R-37

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

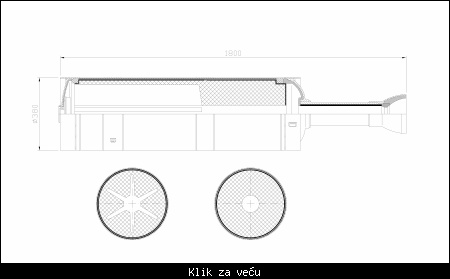

H-23





Jednostavan motor, čini se obična šaška. Inače postoji jedna u dimenziji dia 244/44 x 875mm iz goriva RNDSI-5KM i ta bi odgovarala za ovaj motor tako da moguće da jeste ta. Odgovara po vremenu rada ovog motora (3,4 - 6,4 sek)
