Kasetne Avio Bombe i Dispenzeri (Cluster Bomb Unit)

offline
  • Zidam zgrade i fasade ......... I armiram, betoniram. Utovaram, istovaram i nikad se ne odmaram.
  • Pridružio: 14 Dec 2005
  • Poruke: 25084
  • Gde živiš: Na istoj adresi ali promenih četiri države







Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 02 Avg 2008
  • Poruke: 6896

@Mixelotti

Davno sam video nesto slicno (dobre stare Tehnicke novine), jos devedesetih. Samo tada nisu planirali da upotrebe plastiku i da prave ovakav omotac, ali izgleda da moraju jer biljka ipak ne moze da prezivi, ukoliko je odmah izlozena prirodnim uslovima Afrike (tada je ona spominjana, prema ovoj slici planiraju je za vise kontinenata). Posumljavanje bombardovanjem, hm... mozda i uspe.



offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 35511
  • Gde živiš: ovalni kabinet

Kasetna avio-bomba BLG-66 Belouga (Beluga)

BLG-66 Belouga je francuska kasetna avio-bomba firme Matra SA / Thomson Brandt Armements, Boulogne-Billancourt.
KAB Belouga, namenjena je za dejstvo po tačkastim ciljevima sa srednjih visina, za napade na velike površinske ciljeve kao što su depoi, kolone tenkova na maršu, konvoji i drugo.
U naoružanje je uvedena krajem sedamdesetih godina.


Telo avio-bombe predstavlja kasetu-kontejner u koji je smešteno 151 kom. kasetnih bombica BC-66, kalibra 66 mm, tri različita tipa u zavisnosti od cilja:

- submunicija opšte namene (rasprskavajuće), sa upaljačima trenutnog dejstva, za dejstvo po konvojima, avionima na stajankama i nezaštićenim ciljevima (žive sile);
- protivtenkovska (kumulativna ) submunicija - probijaju oklop debljine do 300 mm;
- parčadna sa tempirnim upaljačima-tipa mina (submunicija sa upaljačima usporenog dejstva), za miniranje aerodroma, lučkih pristaništa, železničkih čvorova i stanica.


Prilikom dejstva avio-bombom Belouga napad se vrši iz brišućeg leta. Padobranski usporivač brzine padanja bombe aktivira se odmah po odbacivanju iste i usporava je kako bi se avion dovoljno udaljio od mesta gde će doći do izbacivanja submunicije.
Submunicija je takođe opremljena usporivačem brzine padanja, što znači da su one u momentu udara u cilj približno u vertikalnom položaju.

U zavisnosti od cilja, pilot može da odabere neposredno pred odbacivanje interval razbacivanja bombica.
Pri napadu nije neophodno precizno nišanjenje s obzirom na veličinu površine koja se pokriva.


KAB se sastoji od tri glavna dela-sklopa:

- prednji, profilisani konus sa vetruškom za armiranje, programatorom sekvenci, distributerom pirotehničkog sistema za izbacivanje granata (submunicije);
- cilindrično telo, u kome se nalazi osam komora sa granatama raspoređenih oko centralne cevi i osamnaest prstenova koji drže granate u svežnjevima;
- zadnji završni deo, u kome se nalazi uređaj za usporavanje brzine padanja avio-bombe (padobran).

U čeonom delu kasete nalazi se mehanizam koji upravlja njenim radom, zatim elektrogenerator sa vetruškom tj. davač sa programatorom (koji upravlja mehanizmom za razbacivanje bombica), mehanizam za izbacivanje kasetnih bombica, razvodni i pirotehnički mehanizam.

Kasetne bombice su smeštene u srednjem delu tela KAB.
Na njemu se nalazi 19 pojaseva, sa osam otvora u svakom pojasu. Otvori na susednim pojasevima su razmešteni kao polja na šahovskoj tabli. U usmeravajuće cevi tela KAB koje su razmeštene lepezasto (pod uglom od 45 stepeni) u odnosu na uzdužnu osu KAB.
U svaku cev se smešta po jedna kasetna bombica.
U zadnjem delu nalazi se padobran za kočenje, koji obezbeđuje bombardovanje iz brišućeg leta.


Bombardovanje KAB Belouga vrši se iz brišućeg leta, sa visina 60-120 m i pri brzinama 630-1000 km/h, potpuno bezbedno.
Posle odbacivanj KAB sa aviona, iz zadnjeg konusnog dela izvači se padobran koji je namenjen za kočenje i stabilizaciju iste.
Kad se avion udalji na bezbedno odstojanje, padobran se odbacuje KAB nastavlja let a zatim izbacuje kasetne bombice.
Nakon prizemljenja padobrani se odbacuju sa bombica.
PT i rasprskavajuće bombice se aktiviraju udarnim upaljačem trenutnog dejstva.

Kasetne bombice ranvomerno se razbacuju po površini prekrivanja. To se postiže razmeštajem otvora za izbacivanje kasetnih bombica i mehanizmom koji reguliše redosled izbacivanja kasetih bombica.

Kada se bombarduje samo sa jednom kasetom (151 kom bombica) prekriva, po vrlo pravilnom rasporedu, površinu od 120 x 40 m.
Sa dve kasete (302 kom bombica) udvostručuje površinu udara na 240 x 40 m.
Radijus ubojnog dejstva parčadne kasetne bombice je 12 m.

Modifikovana verzija KAB BLG-66 nosi oznaku BLG-88.

KAB Beluga....


Submunicija BC-66...


Dejstvo KAB Beluga....

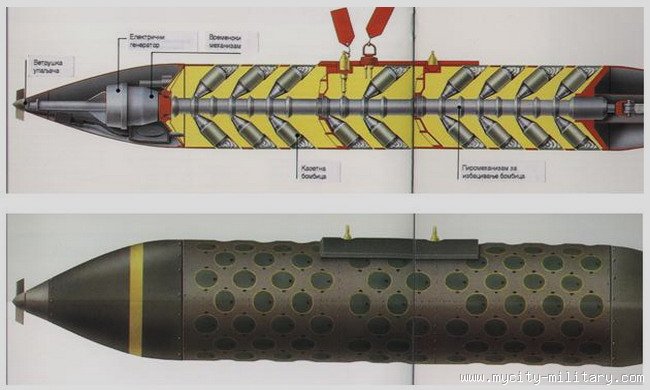

Presek i izgled KAB Beluga....


Upotreba KAB Beluga u ratu u zalivu....

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 35511
  • Gde živiš: ovalni kabinet

Kasetne avio-bombe EXPAL BME-330 A/AR/AT/C



KAB EXPAL BME 330 španske su proizvodnje, razvijene u firmi Expal Explosivos SA, Vitoria.

KAB EXPAL BME-330 A je kasetna avio-bomba, mase 330 kg i sadrži 180 bombica. Nakon odbacivanja avio-bombe sa aviona, bombice se izbacuju pod dejstvom gasova. Svaka bombica ima inercijalni sigurnosni uređaj sa satnim mehanizmom i padobran.

Razvijene su četiri verzije KAB EXPAL BME-330A:

- BME-330A sa 180 kom submunicije (tri različita tipa);
- BME-330AC koja je ista kao BME-330A, ali se odbacuje sa velikih visina;
- BME-330B sa 8 mina za dejstvo po PSS i 20 bombica naknadnog vremenskog dejstva, odbacuje se sa malih visina;
- BME-330BC koja je slična sa BME-330B ali se odbacuje sa velikih visina

Minimalna visina za odbacivanje ovih KAB je 33 m, pri brzinama od 300-600 km/h.
Maksimalna brzina aviona pri odbacivanju ovih bombi je 635 km/h.
Kasetna avio-bomba se puni sa četiri tipa bombica identičnih dimenzija:

-protivpešadijskim, sa bojevom glavom od heksogena (rasprskavajućeg dejstva);
-zapaljivim, napunjenim belim fosforom;
-probojnim, sa bojevom glavom napunjenom sa RDX eksplozivom i;
-sa bombicama naknadnog vremenskog dejstva (za dejstvo protiv žive sile i lako oklopljene tehnike).
Pri odbacivanju sa 45 m visine bombice ravnomerno prekrivaju oblast površine 10000 m2.

KAB BME-330 A

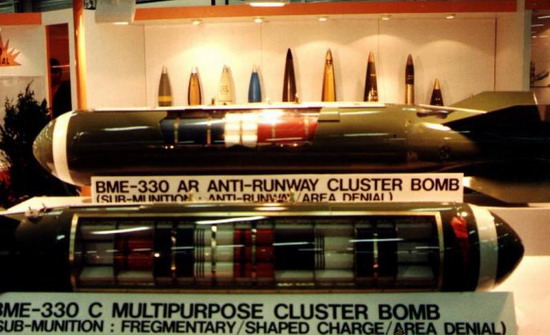

KAB EXPAL BME-330 AR

BME-330 AR sastoji se od tri glavna dela:

- prvi čini cilindrično telo za smeštaj 28 kom submunicije (8 kom za uništavanje PSS i 20 bombica naknadnog vremenskog dejstva);
- drugi deo čini četvorokraki repni stabilizator spojen zavrtnjima za zadnji deo tela bombe, a u unutrašnjosti stabilizatora su smeštena dva padobrana (prvi usporavajući sa sigurnosnim uređajem i drugi za kočenje i stabilizaciju bombe);
- treći deo čini prednja aerodinamička kapa spojena zavrtnjima za prednji deo tela bombe, a u unutrašnjosti se nalazi blok elektronike.

Posle odbacivanja bombe izvlače se osigurači, blok elektronike počinje da radi i izvlači se sigurnosni padobran koji povlači glavni kočeći padobran. Nakon raspršivanja submunicije otvaraju se padobrani za stabilizaciju iste i za zauzimanje pravilnog položaja dejstva.
Minimalna visina odbacivanja je 30 m.

Dve kasetne avio-bombe BME-330 AR pakuju se u vakumirane i vodootporne navlake, koje se smeštaju u metalni transportni kontejner.


KAB BME-330 AR




KAB EXPAL BME-330 AT

BME-330 AT namenjena je za dejstvo protiv oklopnih vozila.
Puni se sa 516 kom submunicije (512 kom SAC-1 probojne bombice i 4 kom MAC-2 elektronski vođene protivtenkovske mine).
Opis bombe je isti kao BME-330 AR.

SAC-1 submunicija sastoji se od kočećeg padobrana, eksplozivnog punjenja (heksogen), sekundarnog fragmentiranog punjenja i udarnog upaljača.

Bojeva glava probija 100 mm čeličnu ploču a fragmentaciono dejstvo submuniciju čini višenamenskom.
MAC-2 submunicija se sastoji od uređaja za kočenje, eksplozivnog punjenja (heksogen) i elektronskog upaljača.
Posle pada na zemlju mina se aktivira na tri načina:
- dejstvom na pritisak (nagaz),
- pomeranjem, ili samouništenjem (pomoću samolikvidatora)

KAB BME-330 AT





KAB EXPAL BME-330 C

BME-330 C je višenamenska kasetna avio-bomba koja sadrži 180 kom subprojektila tri različitog tipa.
Opis bombe je isti kao i za BME-330 AR i BME-330 AT.
Bomba se odbacuje sa 30 m visine.

BME-330 C puni se sa tri tipa submunicije:

- CP fragmentacione bombice, CH i SNA bombice.

- CP bombice detoniraju pri udaru, a dejstvo fragmenata je prečnika 5 m.
- CH bombice imaju penetraciono dejstvo i probijaju čeličnu ploču debljine 200 mm.
- SNA bombice imaju vremenski (tempirni) upaljač i upaljač inercionog dejstva. Aktiviraju se na udarac, ako se pomeri ili nakon određenog tempiranog vremena (samolikvidacija).
Vremenski period armiranja je od nekoliko minuta do 24 h. Bojeva glava je napunjena heksogenom, a sadrži i zapaljivi element. Koristi se za dejstvo protiv žive sile, lako oklopljenih vozila i aviona na stajankama. Bombice tipa CP, CH i SNA su cilindričnog oblika.


KAB BME-330 C

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 35511
  • Gde živiš: ovalni kabinet

Kasetni dispenzeri APACHE i SCALP

Leteći kasetni dispenser APACHE/CWS (Arme Propulsée Antipiste à CHarges Ejectables) su zajednički razvili francuska firma Matra Defence i nemačka firma MBB, ali je razvoj završila Francuska.
Pored Matre u programu su učestvovale i firme Aerospatial i Thomson CSF (Francuska) i BAe Dynamics (V. Britanija).
Uveden je u upotrebu 1997 godine u RV Francuske, a 1998. godine u RV Nemačke.
Danas se ova raketa-dispenzer u različitim varijantama koristi u naoružanju francuskog i nemačkog vazduhoplovstva. Nemačka verzija je poznata pod nazivom APACHE MAW.

Osnovna verzija nosi oznaku APACHE/CWS (Arme Propulsée Antipiste à CHarges Ejectables / Containerized Stand off Weapon), a modifikovana verzija sa homogenom bojevom glavom naziva se SCALP (Systeme de Croisiere conventional Autonone a Longue Portee de precision).
Krstareća raketa APACHE je projektovana da je mogu nositi i lansirati avioni Mirage 2000 i 2000-5, Tornado, Rafal, F-16, F/A-18 i EF-2000.
Krstareća raketa vazduh-zemlja APACHE namenjena je za dejstvo po stacionarnim ciljevima i živoj sili, a SCALP za dejstvo po stacionarnim objektima na kopnu.

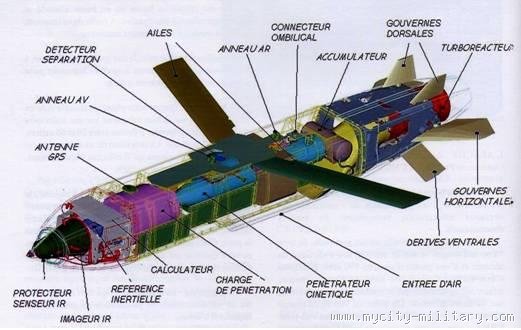

Krstareće rakete vazduh-zemlja APACHE i SCALP su aerodinamički oblikovani, motorom pogonjeni, dispenzeri kvadratnog poprečnog preseka, koji se sastoje od tri sekcije:

1. Prva sekcija, u nosnom delu dispenzera, gde se nalaze elektronski uređaji sistema za vođenje i upravljanje letom na putanji:
• tragač za vođenje u terminalnoj fazi,
• računar vođenja i
• radio-visinomer

2. Druga sekcija koju čini dispenzer sa bojevim punjenjem tj. prostor za smeštaj bojeve glave (u francuskoj verziji - bombe Durandal i BAP-100 za uništavanje pista; a u nemačkoj verziji - submunicija STABO, MUSPA, MUSA, MIF itd).
Sa gornje strane bojevog odseka se nalaze krila razmaha oko 3 m, koja stvaraju silu uzgona i razvlače se tokom leta.

3. Treća sekcija, koju sačinjavaju pogonska grupa i upravljačke površine. U repnom unutrašnjem delu se nalazi prostor za smeštaj mlaznog motora, sa donje strane uvodnik vazduha, dok se sa spoljašnje strane nalaze horizontalna i vertikalna krmila koja služe za upravljanje letećim kasetnim dispenzerom.

Krstareće rakete (dispenzeri) vazduh-zemlja APACHE i SCALP razlikuju se po bojevoj glavi, dometu i sistemu vo|enja:

a). Bojeva glava kod APACHE rakete sastoji se od 10 kom bombi po 52 kg,svaka sa raketnim motorom i padobranom,

b). Bojeva glava kod SCALP rakete je homogena sa razornim dejstvom.
Domet rakete APACHE je 7-50 km, a rakete SCALP 250 km.

Sistem vođenja kod rakete APACHE je na bazi inercijalne i radarske navigacije sa korelatorom slike u fazi leta i aktivnog radara u terminalnoj fazi.
Raketa SCALP koristi inercijalno vođenje koje se koriguje TERCOM ili GPS sistemima, a let na malim visinama obezbeđuje radarski visinomer. Za terminalno vođenje se koristi tragač sa termovizijskom kamerom.

Situacija u zoni borbenih dejstava se prati preko satelita koji omogućuje vrlo precizno određivanje geografske dužine, širine i visine cilja po kojem treba da se izvede napad. Ti podaci se prenose na prijemnu stanicu komandnog mesta, na kojem se preko prikazivača prati situacija i izdaje komanda za dovođenje aviona u širi rejon cilja. Podaci o cilju se prenose sa komandnog mesta u memoriju uređaja sistema za navođenje kasetnog dispenzera. Nakon dolaska u zadani rejon cilja pilot odbacuje leteći kasetni dispenzer, koji samostalno nastavlja let ka odabranom cilju.





offline
  • Zidam zgrade i fasade ......... I armiram, betoniram. Utovaram, istovaram i nikad se ne odmaram.
  • Pridružio: 14 Dec 2005
  • Poruke: 25084
  • Gde živiš: Na istoj adresi ali promenih četiri države

Aerosvet br.18 (oktobar-novembar '91)

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 35511
  • Gde živiš: ovalni kabinet

Kaseta (lanser) SUU-7A/B i Kasetne bombice BLU-3A/B i BLU-4 A/B



Kaseta (lanser) SUU-7A/B namenjen je za nošenje i izbacivanje bombica tipa: "ANANAS" (BLU-3/A), BLU-3/B i BLU-4 A/B i ima oblik cilindra na čijem prednjem delu se nalazi aerodinamička kapa, a na zadnjem konus sa otvorima za izlazak bombi.
To je u stvari saćasti lanser za izbacivanje kasetnih bombica.

Ovo oružje razvijeno je u SAD za potrebe američkog RV i stalnog je (neodbacivog) tipa.

U kaseti (lanseru) može biti 8, 12 ili 18 uzdužnih cevi prečnika 70 mm sa opremljenim ležištima za smeštaj bombica.
Izbacivawe bombica iz ležišta vrši se delovanjem vazdušnih struja koje ulaze kroz prednju aerodinamičku kapu i kroz uređaje za izbacivanje bombica.
U svaku cev kasete može se smestiti od 18-25 bombica BLU-3/A, a vreme njihovog izbacivanja iz jedne cevi je 0,8 sek.
Pri upotrebi kaseta SUU-7A/B za nošenje bombica BLU-3/A, odbacivanje se vrši u penjućem letu, pri brzini aviona iznad 830 km/h i sa visina iznad 1000 m.
Pri ovim uslovima površina udara serije bombica izbačenih iz jedne kasete ima oblik elipse sledećih dimenzija:

-prečnik velike ose 300-500 m i
-prečnik male ose oko 200 m



BLU-3/A ANANAS

Rasprskavajuća bombica tipa ANANAS sa zvaničnom oznakom BLU-3/A razvijena je u SAD.

Namenjena je za uništavanje žive sile i onesposobljavanje neoklopljene tehnike.
Bombica ima cilindrični oblik sa pljosnatim vrhom i zaobljenim dnom, na koji je pričvršćen stabilizator.
Stabilizator se sastoji od šest čvrstih simetrično raspoređenih peraja koja se sklapaju, poređanih po obodu cilindričnog prstena.
Ukupna masa bombice iznosi 800 g, od čega na eksplozivno puwnjenje otpada 150 g.
Prečnik bombice iznosi 65 mm, a visina 83 mm.
Telo bombice sadrži 250 čeličnih kuglica, mase 1 g.

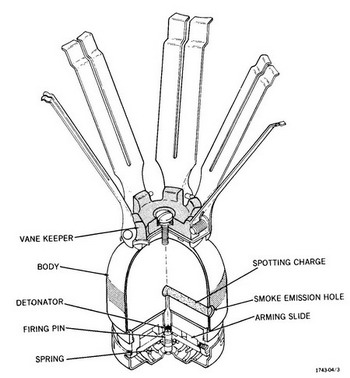

Bombica tipa BLU-3/A sastoji se iz sledećih elemenata:
1). tela bombice,
2). eksplozivnog punjenja,
3). detonatorskog punjenja,
4). upaljača,
5). osigurača peraja stabilizatora i
6). stabilizatora


1). Telo bombice spaja sve elemente u jednu celinu, a urađeno je tako da se u prednjem delu uvija upaljač a u zadnjem stabilizator bombice. Napravljeno je od legure antimona u kojem je raspoređeno 250 čeličnih kuglica.
Prečnik kuglice iznosi 5,6 mm, koje zajedno sa parčadima tela bombice čine udarni element bombice.

2). Eksplozivno punjenje predstavlja smešu heksogena (70%) i trotila (30%), koja nosi naziv ciklotoluol.

3). Detonatorsko punjenje namenjeno je za iniciranje dejstva ekspolzivnog punjenja. Inicira se pomoću inicijalne kapisle upaljača, posle udara bombice u cilj.

4). Upaljač bombice BLU-3/A služi za izazivanje eksplozije bombice pri udaru o pregradu. Reakcionog je tipa i sastoji se iz sledećih delova:
tela upaljača, udarnika sa udarnom iglom, osiguravajuće opruge, nosača inicijalne kapisle sa oprugom i inicijalne kapisle.
Armiranje upaljača vrši se 5 sek posle izlaska bombice iz kasete, na taj način što posle skidanja prstenastog osigurača peraja stabilizatora, osiguravajuća opruga potiskuje udarnik unapred, čime udarnik oslobađa nosač inicijalne kapisle ispred udarne igle.
Ovim je upaljač spreman za dejstvo. Padom bombice sabija se osiguravajuća opruga, udarnik udara po inicijalnoj kapisli, aktivira istu a ova detonatorsko punjenje

5). Osigurač peraja stabilizatora namenjen je da drži peraja stabilizatora u sklopljeni položaj čime se ujedno upaljač bombice nalazi u osiguranom položaju. Skidanjem osigurača oslobađaju se peraja stabilizatora. Osigurač je prstenastog oblika i odbacuje se posle izlaska bombice iz kasete.

6). Stabilizator ima za cilj da okrene bombicu u pravilan položaj posle izlaska iz kasete i obezbedi pad iste na upaljač. Sastoji se iz šest peraja pričvršćenih za gornji deo bombe.
Svako od peraja ima oprugu koja ga pokreće iz sabijenog u radni (uspravni) položaj. Pokretanje peraja iz sabijenog u radni položaj vrši se oko osovine svakog peraja i to tek kada se skine osigurač peraja stabilizatora.
Peraja stabilizatora profilisanog su oblika tako da kada su u sabijenom položaju imaju funkciju da drže upaljač bombice u osiguranom, odnosno nearmiranom položaju.

Dejstvo bombice BLU-3/A
Kada je bombica izbačena iz kasete ona svojim stabilizatorom ide unapred. Pri kretanju bombice na putanji vazdušna struja skida osigurač peraja stabilizatora i peraja stabilizatora pod dejstvom svojih opruga se otvaraju.
Pod dejstvom stabilizirajućeg obrtnog momenta bombica se okreće sa vrhom prema zemlji, čime dolazi u položaj da upaljač bude okrenut u pravcu udara bombice. U prednjem delu bombice smešten je upaljač koji pri udaru bombice u pregradu izaziva dejstvo iste.

Ono što je utvrđeno za bombice tipa BLU-3/A jeste da veliki broj istih ne eksplodira kad padne na meki teren, rastinje ili pod malim uglom.
Površina udara bombice ima oblik levka poluprečnika 35 m pri čemu kuglice i parčad bombice lete iznad površine na visini od nekoliko metara.
Kod eksplozije bombica BLU-3/A kinetička energija udara kuglice je znatna s obzirom na veliku brzinu iste i masu materijala. U slučaju da kuglica udari čoveka ne oštećuje samo spoljne delove tela, već i druge organe. Tako na udaljenosti do 5 m probija i lomi kosti glave i grudnog koša. Na udaljenosti od 20 – 25 m probija meko tkivo i organe po celoj dužini tela.



Kasetna bombica BLU-3/B

Pored prve generacije bombica BLU-3/A, razvijene su i bombice (subprojektili) čiji su domet i efikasnost umnogome povećani u odnosu na BLU-3/A. To su pre svega bombice BLU-3/B i BLU-4 A/B iz porodice BLU (Bomb Live Unit).

Bombica BLU-3/B je namenjena za dejstvo protiv žive sile i nezaštićenih vozila. Sastoji se od cilindričnog kućišta prečnika 75 mm i visine 95 mm. Masa bombice je 790 g.
Kada se bombica izbaci iz kasete, usled dejstva vazdušnog pritiska dolazi do odvajanja pločastog osigurača i prstena, nakon čega se otvaraju krilca koja koče i stabilišu bombicu pri padu. Kada se bombica aktivira, fragmenti čelične kuglice se razleću velikom početnom brzinom.

Kasetna bombica BLU-4 A/B

Bombica BLU-4 A/B je po obliku i načinu stabilisanja pri padu slična BLU-3/B. Prečnik bombice je 70 mm, visina 130 mm, a masa 800 g.

Bombica BLU-4 A/B ima izbacno punjenje (da bombica odskoči pre eksplozije).
Kada padne na zemlju, aktivira se izbacno punjenje kojim se prema gore odbacuje eksplozivno telo sfernog oblika. Ovo telo je vezano za kućište bombice kanapom dužine 30 mm i kada se ovaj zategne, rasprskava se fragmentaciona obloga.
Na ovaj način postiče se maksimalno iskorištenje ubojnih kuglica tela bombice.

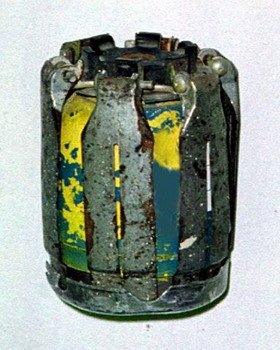

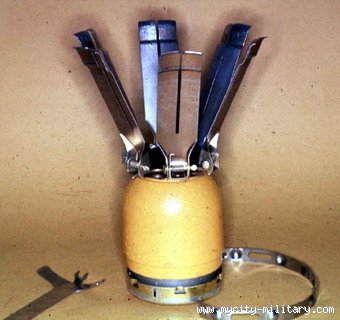

Izgled i presek kasetnih bombica BLU-3 A/B u rasklopljenom i sklopljenom stanju








offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 35511
  • Gde živiš: ovalni kabinet

Višenamenski protivoklopni municijski sistem (Wide Area Anti-armour Munition System)– WAAM


Godine 1975. počeo je razvoj u SAD, u firmi Armament Development and Test Centre (ATDC) Eglin AFB.
Kasnije je program proširen na razvoj mine za dejstvo po stajankama aviona.
Cilj je bio da se dizajnira submunicija za raznošenje sa više vrsta dispenzera.
Protivoklopna ubojna sredstva povećanog dometa, poznata po skraćenici ERAM (Extended Range Anti-armour Munition) su u stvari TMD CBU-92/B sa deset mina ERAM.
Firma finalni proizvođač Textron Defense Systems, Wilmington, MA.

Opis:
Sistem WAAM ima dva tipa submunicije:
• prvi tip je protivoklopna submuninija ERAM (Extended Range Anti-armour Munition) koja se nosi u dispenzerima SUU-65/B američkog RV;
• drugi sistem je poznat kao Direct Airfield Attack Combined Munition (DAACM), direktni napad na aerodrome sa submunicijom kombinovanog dejstva napunjen sa BLU-106/B, kinetičkim energetskim penetratorom BKEP sa submunicijom kao što su SKEET i ERAM i izbacuju se iz taktičkog municijskog dispenzera (TMD).

Kasetna mina sa bojevom glavom SKEET



Američka firma AVCO razvila je bojni elemenat-minu koja primenom odgovarajućih sistema za polaganje efikasno deluje protiv svih oklopnih borbenih vozila. Mina deluje na gornju površinu tenka, a kada promaši cilj, ostaje i dalje bojno sposobna i pri nailasku tenka deluje na patos i elemente hodnog dela.

Osnovu upaljača čini IC senzor, koji detektuje tenk i sa efikasnog rastojanja aktivira eksplozivno punjenje. Probojni elementi mine su jedan ili dva samoobluikujuća diska u zavisnosti od sistema za koji je mina namenjena.

Bojni elementi SKEET-a se nose do cilja na više načina:

- artiljerijskim projektilima 155 mm,
- specijalnim nosačem-minom ERAM,
- taktičkim avio-bombama i slično.

Program ERAM (Extended Range Antiarmor Munition)

SKET mina za polaganje vazduhoplovnim sistemima, program ERAM

Razvoj i opis:
Oružje sa senzorskim aktiviranjem SFW (Sensor Fuzed Weapon) koristi SKEET mine kao efikasno sredstvo za daljinsko zaprečavanje.
SFW se sastoji od deset SKEET kaseta upakovanih u izbacivaću, TMD SUU-65/B, koji se lansira sa aviona.

Avion lansira razbacivače sa po četiri SKEET mine iznad rejona cilja.
Oni se koče i stabilišu padobranom. Kada pomoću svog senzora detektuju cilj, odbacuje se padobran i aktivira raketni motor, koji podiže-rotira razbacivač i razbacuje SKEET-ove, a ovi dalje, kada detektuju cilj na efikasnom rastojanju deluju na njega probojnim diskom.

Bombica SKEET je vođena bombica sa IC senzorom. Ima cilindričan oblik (visina 80 mm, prečnik 90 mm) mase oko 3 kg.


Višenamenski kasetni sistem DAACM



DAACM-oružje za dejstvo po pistama sastavljeno od britanskih mina HB 876 (napred) i penetratora BLU-106/B (pozadi)


DAACM (Direct Airfield Attack Combined Munition)- direktni napad na aerodrome submunicijom kombinovanog dejstva.
DAACM je oružje za dejstvo po pistama sastavljeno od:
• britanskih mina HB-876 i
• penetratora BLU-106/B.

Razvoj DAACM istovremeno je počeo kad i razvoj WAAM u firmi Armament Development and Test Centre (ATDC) Eglin AFB, SAD.

Opis:
DAACM je sistem poznat kao direktni napad na aerodrome submunicijom kombinovanog dejstva, napunjen sa BLU-106/B, kinetičkim energetskim penetratorom BKEP sa submunicijom kao što su SKEET i ERAM i izbacuju se iz taktičkog municijskog dispenzera (TMD).
Dispenzer se otvara nisko iznad cilja i izbacuje ERAM submuniciju. Svaka od njih ima padobran i prekriva veliku oblast.
Sistem ERAM je namenjen za dejstvo po oklopnim i mehanizovanim jedinicama.
BKEP je namenjen za dejstvo po aerodromima. Izbacivanjem BKEP iz dispenzera otvaraju se stabilizatori za stabilizaciju, kao i padobran za usporenje pada.
Ipak TMD je dizajniran kao DAACM za američko RV i nosi osam BKEP subprojektila sa više mina.



Faze dejstva projektila BLU-106:

FIN DEPLOYMENT-otvaranje oplate;
JETTISON PARACHUTE BURN TIME- vreme odbacivanja sagorevanja padobrana, najviše do 0,3 sec;
(1) DISPENSE – razbacivanje projektila; (2) CHUTE DEPLOY - otvaranje padobrana; (3) TRAILOVER - trenutak završetka faze usporavanja i usmeravanja projektila (odbacuje se i sagoreva padobran);
(4) BOOST – startovanje raketnog motora (početak faze ubrzavanja); (5) IMPACT - trenutak udara projektila u prepreku; (6) PERFORATE - probijanje prepreke; (7) DETONATE – detonacija.

offline
  • Pridružio: 30 Jun 2007
  • Poruke: 6228
  • Gde živiš: Novi Sad, severoistočna Srbija

РБК/ПБК-500

offline
  • Pridružio: 13 Dec 2008
  • Poruke: 114

zanima me nešto više o kasetnoj avio-bombi KAB bivše JNA koja je bila domaće proizvodnje,konstruirana je prije kupnje onih engleskih avio bombi.
uglavnom bila je punjena s minobacačkim granatama 82 mm jugoslavenske proizvodnje ali imale su drukčiji upaljač,s vjetruškom koja ga je armirala pod utjecajem zračnih struja nakon izlaska mina iz tijela kasetne avio-bombe.

ima li možda netko sliku te avio bombe te sliku tih minobacačkih mina s upaljačem koji je imao vjetrušku?

Ko je trenutno na forumu


Ukupno su 1338 korisnika na forumu :: 30 registrovanih, 4 sakrivenih i 1304 gosta   ::   [ Administrator ] [ Supermoderator ] [ Moderator ] :: Detaljnije

Najviše korisnika na forumu ikad bilo je 3195 - dana 09 Nov 2023 14:47

Korisnici koji su trenutno na forumu:
Korisnici trenutno na forumu: bojank, bojcistv, ccoogg123, CikaKURE, darkangel, dekir, Djordjevic, DonRumataEstorski, dragoljub11987, drimer, Excalibur13, galijot, Georgius, hyla, ikan, jackreacher011011, janbo, Kubovac, Lazarus, Leonov, Mcdado, Milometer, Milos ZA, milutin134, mnn2, novator, sasa87, Srle993, Trpe Grozni, Vlada1389
