Kasetne Avio Bombe i Dispenzeri (Cluster Bomb Unit)

7

Kasetne Avio Bombe i Dispenzeri (Cluster Bomb Unit)

offline
  • sezan  Male
  • Legendarni građanin
  • Pridružio: 29 Dec 2008
  • Poruke: 3205
  • Gde živiš: Kragujevac







Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • BR-M75
  • Novi MyCity građanin
  • Pridružio: 09 Nov 2010
  • Poruke: 18

Malo bombi sa visokosprovodnim vlaknima...
Inače ovo na slici su ostaci tj oklop jedne od bombica koje su bačene na transformatorsku stanicu Obrenovac 220/400 kV postrojenje,vlakna su izradjena od visokoprovodnih metala koji imaju za cilj izazivanje kratkog spoja na transformatorima,njihovo paljenje i izazivanje raspada sistema.





offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 30610
  • Gde živiš: ovalni kabinet

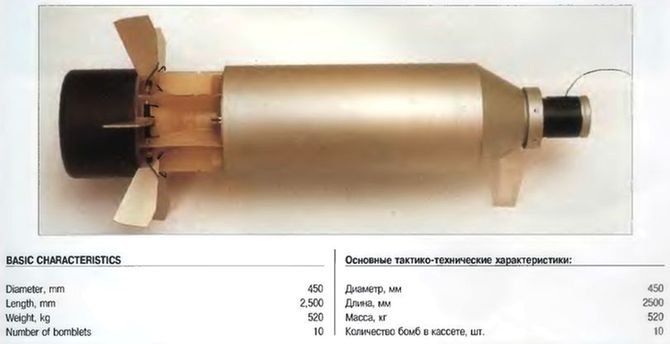

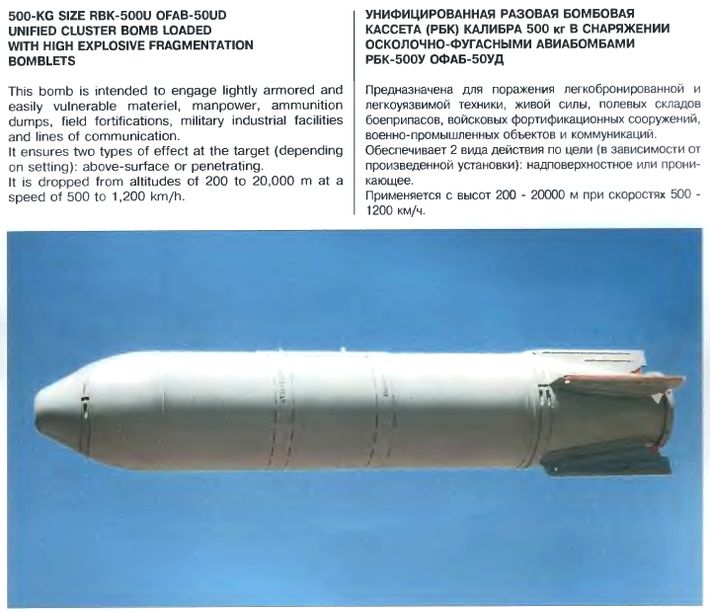

Kasetna avio bomba RBK-500U sa submunicijom OFAB-50UD









***********************************************************************************************************

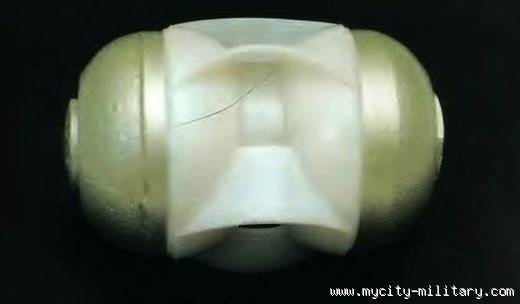

Kasetna avio bomba RBK-500U sa submunicijom OAB-2.5RT



offline
  • Toni  Male
  • SuperModerator
  • How bad do you want it
  • Pridružio: 18 Jun 2008
  • Poruke: 23653
  • Gde živiš: Petrovgrad

Arabljani za svoje F-15 kupuju 404 CBU-105 za 355 miliona $. CBU-105 je "vodjena CBU-97" odnosno bombe imaju korekciju zbog vetra. Sa ovim se bomba moze koristiti u svim vremenskim uslovima i sa visina do 13 000 metara i daljina do 12 km.

Arrow http://www.flightglobal.com/articles/2011/06/15/35.....n-buy.html

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 30610
  • Gde živiš: ovalni kabinet

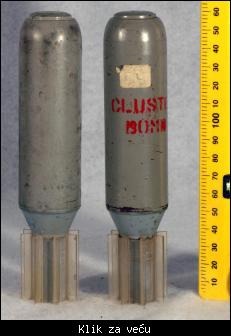

Evo prikaza jedne KAB australijske proizvodnje pod nazivom Karinga za koju nisam ni znao da postoji - razlog njene "tajnovitosti" jeste taj da je razvijena samo kao prototip i nije uvedena u naoružanje. Ovo su fotografije bombe i submunicije dostupne sa interneta...





offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 30610
  • Gde živiš: ovalni kabinet

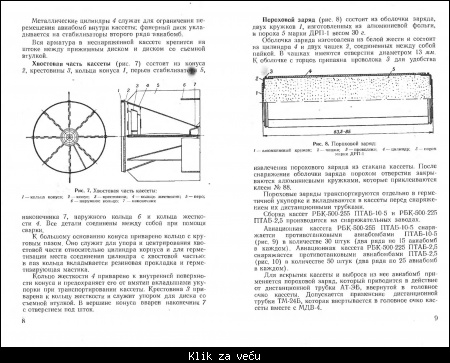

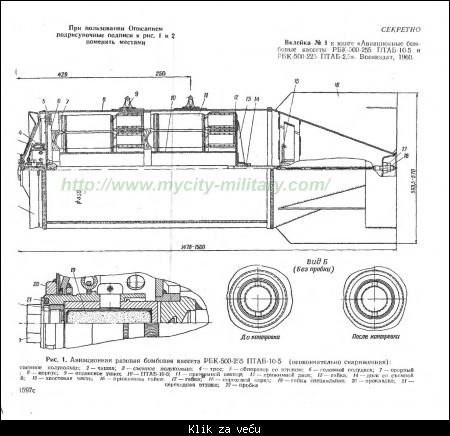

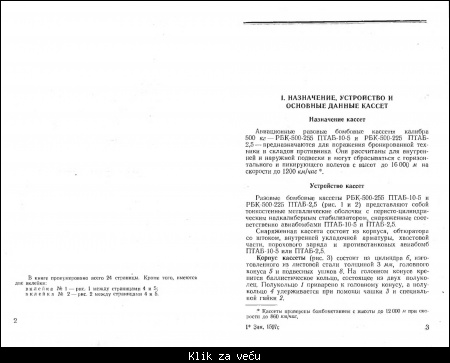

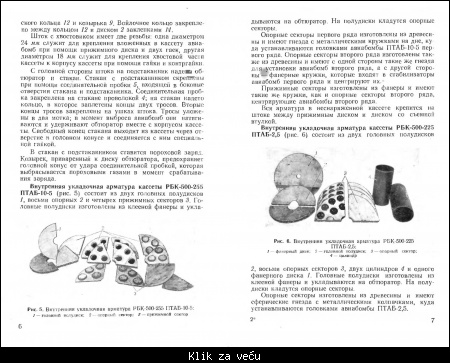

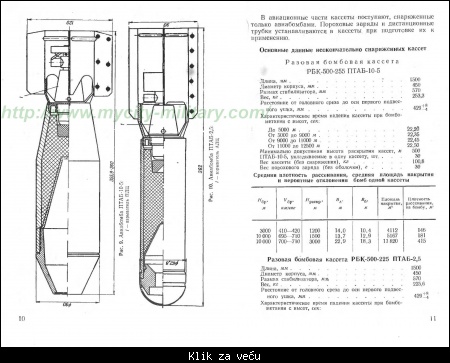

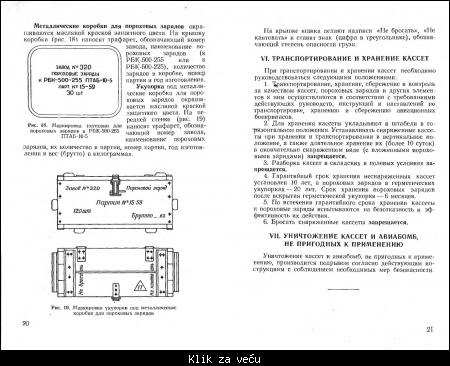

Sovjetsko uputstvo iz 1960 godine za kasetnu bombu RBK-500 i submuniciju PTAB-10-5 i PTAB-2,5













offline
  • Pridružio: 30 Jun 2007
  • Poruke: 6006
  • Gde živiš: Novi Sad, severna Srbija

Снимак одбацивања КАБ БЛ-755, са авиона носача.

offline
  • EOD
  • Legendarni građanin
  • UES
  • Pridružio: 03 Okt 2011
  • Poruke: 3608
  • Gde živiš: Tanhauser Gate

Napisano: 08 Okt 2011 21:27

KPT-150 su korištene u ratovima 90ih godina. kod sam jajca sam nasao jednan stabilizator ove bombe a kod goražda jednu RAB3,5











Dopuna: 09 Okt 2011 20:45

Malo o kasetnim bombama porijeklom iz Drugog svjetskog rata pronađenim u BiH.

AN M41A1 20lbs Frag (Dvije pronađene u mjestu Gornaci kod Mostara)

Bomba AN M41A1 je rasprskavajuća avio-bomba američkog porijekla.
Stabilizovana je krilcima, 22.35" duga i 3.64" u promjeru. Bomba je teška 10 kg, eksplozivno punjenje od livenog TNT-a je 1.23 kilograma.
Bomba se na cilj doprema AN-M1A2/3 kasetnim adapterom i M26 serijama kasetnih bombi. Bombica može biti kompletirana udarnim trenutnim upaljačima M110A1 i M158.





Kasetni adapter AN-M1A2/3 je adapter tipa okvira (frame type) namjenjen za donošenje do cilja 6 komada bombica AN M41A1.





Kasetna bomba serije M26 namjenjena je za donošenje 20 bombica AN M41A1 do cilja.





Dopuna: 09 Okt 2011 21:09

SD2 (Butterfly) (pronađena na Nišićkoj visoravni nedaleko od Sarajeva)

SD2 je kasetna avio-bombica njemačkog porijekla. Bombica je cilindričnog oblika dimenzija 9 cm-dužina, 7,6 cm-prečnik. Bombica je težine 2 kilograma, eksplozivno punjenje je liveni TNT koji je obložen slojem bitumena težine 200 grama. Upaljač je smješten transferzalno na obimu tijela. Bomba je opremljena upaljačima Az41-udarni ili rasprskavajući (airburst), Az67-tempirni 5-30 minuta, Az70-protiv pomicanja.

Princip dejstva: Nakon otvaranja kasete krilca bombice se otvaraju i rotiraju armirajuću osovinu čime armiraju upaljač.







Ovu bombicu su nakon 2sr kopirali Amerikanci i koristili pod oznakom M83.

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 30610
  • Gde živiš: ovalni kabinet

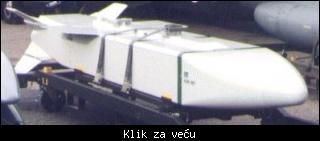

Slobodnoleteći kontejner Mjölner BK-90 (DWS 39)



Mjölner BK-90 ( Bombkapsel m/90) ili još poznat pod originalnom oznakom DWS 24 (Dispenser Weapon System, 24 dispenser tubes) je slobodnoleteći kasetni kontejner koji je prvobitno razvio koncern DASA (ranije MBB), i u nekim detaljima je sličan kontejneru MW-1 razvijenom za Tornado.
Švedska firma Bofors i koncern DASA za potrebe švedskog RV razvila identičan kontejner pod oznakom Mjolner BK-90 (ili DWS 39), namenjen za disperziju submunicije, razvijen originalno za JAS-39 Gripen a isti je vrlo sličan je američkom AGM-154.
Slobodnoleteći kontejner Mjolner BK-90 osim integrisanja na Gripen nalazi se i u borbenom kompletu za Vigen, a amerikanci su ga integrisali na F-16.
Osim ovog kontejnera u ponudi firme DASA postoje još tri tipa sličnih kontejnera - DWS 16 težine 400 kg; DWS 40 težine 1000 kg i DWS 60 težine 1400 kg.

Kontejner nosi dva tipa submunicije:

- Prvi tip submunicije nosi oznaku MJ-1 i predstavlja bombice mase 4 kg sa fugasnim punjenjem i sa velikim brojem fragmenata. Namena im je dejstvo protiv žive sile i nezaštićenih ciljeva, a aktiviraju se u vazduhu na željenoj visini.

- Drugi tip predstavljaju bombice MJ-2 mase 18 kg sa kumulativnim dejstvom, namenjene za dejstvo protiv oklopnih ciljeva.

Brzina odbacivanja odgovara Mahovom broju 0,6 - 0,9. Dolet kontejnera iznosi više od 10 km, kada se odbacuje sa visine od 50 m i pri brzini 0,9 M.
Nakon rasipanja iz kontejnera BK-90 oba tipa submunicije ostvaruju dejstvo na površini u obliku elipse, širine 250 m i dužine 300 - 400 m.

TT karakteristike kontejnera i subumicije:
Dužina 3,5m
Prečnik tela 0,63m
Razmah krila, 1m
Težina, 600kg


Kontejner DWS 39

offline
  • A001  Male
  • Zaslužni građanin
  • Pridružio: 22 Mar 2011
  • Poruke: 605


Tokom NATO agresije na SRJ po drugi put su testirane grafitne bombe (prvi put 91" u Zalivskom ratu)...
Bombe su se pokazale kao efikasne,dovodile su čak i do raspada sistema.
Najviše su "sejane" na teritoriji Obrenovca,zbog najvećih TE u Jugoistočnoj Evropi.
Hrabri radnici razvodnih postrojenja su bili veoma uporni i istrajni,te su posle svakog dejstva ovih bombi paučinu uklanjali raznoraznim motkama i ostalim improvizacijama dok su im iznad glave proletali avioni.
Održavali su elektroenergetski sistem kolko tolko stabilnim,to se NATO-u nije svidelo,uvideli su da tako opada efikasnost njihove strategije dejstva grafitnim bombama.Zahebali su te paučine i prešli na prave bombe,pa su tako razneli par trafoa,kao i dalekovode što vode preko Save Twisted Evil
Jedan inžinjer kaže da su trafoe bombardovali mini nuklearkama Smile
