Napisano: 26 Okt 2012 21:45

hvala. snake eye mk 82 + mk 904 je inače prva avio bomba koju sam razdužio.

Dopuna: 27 Okt 2012 10:21

vido ::potrebni su mi podatci o upaljačima
gdje mogu naći podatke sa poprečnim presjekom bočnog upaljača FAB 100
NJemačke proizvodnje iz drugog svjetskog rata
hvala.


jest da je post star, ali ako nekog još zanima...

prvo Luftwaffe je avionske bombe klasifikovala u sljedeće skupine:
SC-bombe u kojima je punjenje 45-55% mase (najsličnije klasičnim FAB) u kalibrima 50-2500 kg.
SD-bombe u kojima je punjenje 30-40% mase (najsličnije klasičnim RAB) u kalibrima 1-1700 kg
u kalibrima >250kg sa upaljačima sa usporenjem ove bombe su se ponašale kao poluprobojne avionske bombe.
SB-razorne u kojima je punjenje 76-80% mase bombe u kalibrima 1000 i 2500 kg.
SBe-betonske avio-bombe kojima je košuljica rađena od betona u koji su umješani metalni fragmenti u kalibrima 50 i 250 kg
B i BC-zapaljive u kalibrima 1-500kg
FLAM C i KC-zapaljive punjenje tekućinom, najsličnije napalm bombama u kalibrima 250 i 500 kg
PC i PD-probojne (ili oklop-probojne) bombe punjenja oko 20% mase u kalibrima 500 do 1600 kg namjenjene uglavnom borbi protiv oklopljenih brodova (PD) i teško oklopljenih/utvrđenih ciljeva.
NC-dimne bombe i markeri
AB i ABC-kasete i kontejneri

drugo Luftwaffe nije posjedovala bombu kalibra 100kg. najbliža je bila bomba SD70 od 70 kg, a ona je bliža RAB nego FAB.

Upaljači njemačkih avio-bombi preteča su savremenih upaljača i za jednu do dvije generacije su ispred svih savezničkih upaljača iz tog perioda. Na SD, SC, SB bombama korišteni su uglavnom ElAZ (elektrische aufchlag zunder) električni udarni upaljač. na bombama do 250 kg najčešći su upaljači serije 5 i 2 (ElAZ 55 ili ElAZ 25). To su upaljači trenutnog ili malo usporenog dejstva kod kojih režim dejstva bira pilot/bombarder prilikom armiranja.
Naime, prije otpuštanja bombe iz aviona upaljač se puni strujom iz avionske instalacije, predviđeni su režimi punjenja za bombardovanje iz obrušavanja i iz horizontalnog leta strujom različite voltaže. Pri tome se puni primarno ili sekundarno kolo za dejstvo sa usporenjem ili trenutno dejstvo. Struja se pohranjuje u kondenzatorima a prilikom udara se prekom trepetaljke - mikroprekidača pušta na detonator odnosno na usporavajuću smješu u zavisnosti od izabranog režima dejstva.
Bombe preko 250kg mogle su biti kompletirane i upaljačima ElAZ17 koji je zapravo bio mehanički tempirni upaljač kod kojeg je gorenjem pirotehničke smješe pri udaru oslobađano dejswtvo satnog mehanizma koji je mogao biti tempiran na dejstvo 30min do 96 sati. Ovaj upaljač je uglavnom bio osiguran zamkom ZUS42 protiv izvlačenja upaljača.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 15 Nov 2009
  • Poruke: 693

Напалм ПЛАБ-150


Преузето са: http://www.hrvatski-vojnik.hr/hrvatski-vojnik/3642011/cutura.asp



offline
  • Pridružio: 31 Dec 2011
  • Poruke: 4223

Trebam pomoć vezano uz bombu SAB-100. Prvo, koja je razlika ako ima razlike između SAB-100P i SAB-100-90? Koja je bila u arsenalu JNA?
Pitanje je u svrhu detekcije bombe prema padobranu koji je ostao nakon upotrebe, pretpostavka je neke od bombi iz ove serije. Padobran je promjera 3,2m (8m2), 16 konopaca, nema metalnu zakačku, u sredini se nalaze zračni prorezi. Od oznaka (latinično pismo) ima žig ''ZK'', godina proizvodnje 08-87 i još ponešto brojeva. Predpostavljam da je padobran jedan od nekoliko koji budu u setu bombe SAB-100 jer po dimenzijama ne odgovara nekoj drugoj bombi, ali možda griješim.
U svakom slučaju, ako netko ima saznanja o ovim bombama i padobranima iste....

offline
  • bojank
  • Stručni saradnik foruma
  • Pridružio: 31 Dec 2011
  • Poruke: 13790

100P - poljske proizvodnje
100-90 - sovjetske proizvodnje, prava tezina 90kg.
100P je bila sigurno (ima slika, mislim na 2-3 strani teme), za 100-90 ne znam.

offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 25568
  • Gde živiš: iznad smoga Beograda

Drug pukovnik ::Trebam pomoć vezano uz bombu SAB-100. Prvo, koja je razlika ako ima razlike između SAB-100P i SAB-100-90? Koja je bila u arsenalu JNA?
Pitanje je u svrhu detekcije bombe prema padobranu koji je ostao nakon upotrebe, pretpostavka je neke od bombi iz ove serije. Padobran je promjera 3,2m (8m2), 16 konopaca, nema metalnu zakačku, u sredini se nalaze zračni prorezi. Od oznaka (latinično pismo) ima žig ''ZK'', godina proizvodnje 08-87 i još ponešto brojeva. Predpostavljam da je padobran jedan od nekoliko koji budu u setu bombe SAB-100 jer po dimenzijama ne odgovara nekoj drugoj bombi, ali možda griješim.
U svakom slučaju, ako netko ima saznanja o ovim bombama i padobranima iste....


Ovde imaš lepih detalja o SAB-100-90 Arrow

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 4223

aramis s ::Drug pukovnik ::Trebam pomoć vezano uz bombu SAB-100. Prvo, koja je razlika ako ima razlike između SAB-100P i SAB-100-90? Koja je bila u arsenalu JNA?
Pitanje je u svrhu detekcije bombe prema padobranu koji je ostao nakon upotrebe, pretpostavka je neke od bombi iz ove serije. Padobran je promjera 3,2m (8m2), 16 konopaca, nema metalnu zakačku, u sredini se nalaze zračni prorezi. Od oznaka (latinično pismo) ima žig ''ZK'', godina proizvodnje 08-87 i još ponešto brojeva. Predpostavljam da je padobran jedan od nekoliko koji budu u setu bombe SAB-100 jer po dimenzijama ne odgovara nekoj drugoj bombi, ali možda griješim.
U svakom slučaju, ako netko ima saznanja o ovim bombama i padobranima iste....


Ovde imaš lepih detalja o SAB-100-90 Arrow


Pregledano (google je strašna alatka Very Happy ) al nema onog šta tražim. Trebam fotografiju padobrana ili dimenzije da konačno potvrdim od čega je ovaj koji pravi dileme. Al hvala u svakom slučaju

offline
  • RJ
  • SuperModerator
  • Gavrilo Milentijević
  • Komandir stanice milicije Gornje Polje
  • Pridružio: 12 Feb 2005
  • Poruke: 32508
  • Gde živiš: ovalni kabinet

Druže pukovniče, kasnim na partijski, možda vam ovaj materijal bude od koristi Wink

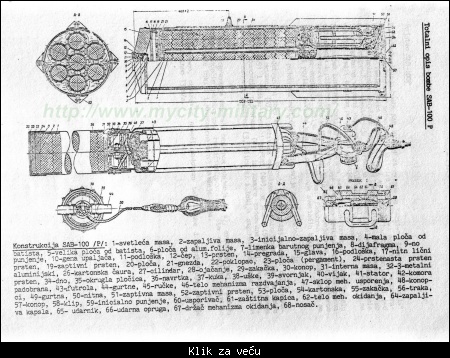

Svetleće Avio Bombe SAB-100 - SAB-100P




offline
  • Pridružio: 31 Dec 2011
  • Poruke: 4223

Kako on kažu, teorija je jedno, a praksa nešto sasvim drugo. Kašnjenje na partijski...opravdano Smile
Još uvijek je nedoumica, padobran postoji, nemam naznake da bi moglo biti nešta drugo al sjeme sumnje kopka. Al stvarno mislim da ni jedna druga bomba nije imala kočioni padobran u promjeru 3.2m. Plus nekoliko pronađenih je bilo izgoreno/nagoreno

offline
  • Pridružio: 15 Nov 2009
  • Poruke: 693

Друг пуковник, ако је нагорјело, да нису остаци од дурандал бомбе ?

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 4223

Hm, durandal...evo nove zanimacije. Po dimenzijama bi moglo biti, ima izorenih. Jedino vrijeme i mjesto korištenja ovih bombi nije nimalo logično.Namjenski gledano sumnjam da je, al hvala u svakom slučaju,ima materijala za provjeriti
