Licna karta SU-37 "Terminator"
|
|
|
 Poslao: 22 Jan 2009 11:30 |
|
|
|
|
Super pokretljivi lovac
Avion koji je figurama kao sto su “Super kobra” ili “Kulbit” zadivio posjetioce vazdušnih izložbi širom sveta predstavlja posljednju verziju koja je nastala na temelju aviona Su-27.
Avion Su-27, preteča SU-37, često je nazivan ruskom enigmom 80-ih. Dizajniran 1977. u Eksperimentalnom Dizajnerskom Birou (OKB) Suhoj, SU-27, je postao prvi istinski taktički avion 4. generacije sovjetskih, danas ruskih, vazdušnih snaga.
Bilo kada, bilo gdje
Bile su to reči glavnog dizajnera aviona Su -37, Mihaila Simonova, izazivajući pritom bilo koji zapadni avion na blisku vazdušnu borbu (naravno, bez završnog ispaljivanja projektila vazduh-vazduh), nakon što je priupitan o stvarnoj koristi vektorskog potiska u borbi. Ovaj izazov još uvek niko nije prihvatio.
Kada su se pojavili avioni 4. generacije odlikovala ih je bolja pokretljivost, neophodna za blisku vazdušnu borbu, bolji oružani sistem i avionika. Tipični predstavnici ove grupe aviona su npr. američki F-15, F-16, F/A-l8 i ruski MIG-29 i Su-27. Za razliku od njh, avione 5. generacije odlikuje, uz puno brže kompjuterske sisteme, vektorski potisak i smanjeni radarski odraz (avion se teško može otkriti na ekranima konvencionalnih radara), što se postiže premazivanjem površine aviona posebnim materijalima koji upijaju elektromagnetsko zračenje radara, kao i postavljanjem površina aviona pod posebnim uglom. Jedini stvarni predstavnik ove grupe aviona je američki F-22 Raptor (USAF).
Kulbit
Prvi let prototipa aviona Su-37 izvršen je 2. aprila 1996. a pilot za komandama bio je jedan od najboljih ruskih pilota Jevgenij Frolov. Pet meseci nakon ovoga uslijedio je pokazni let aviona na poznatoj svetskoj vazdušnoj izložbi Farnborough ‘96. gdje je očarao gledaoce izvodeći neverovatne manevre. Ovo je uključivalo i “Super Kobru”, manevar koji je tada prvi put demonstriran. Avion ulazi u manevar leteći horizontalno brzinom od 400 km/h, zatim povećava napadni ugao (ugao između uzdužne ose aviona i pravca strujanja okolnog vazduha) aviona do 135°, nakon čega, koristeći vektorski potisak, avion smanjuje napadni ugao na 90° i pod tim uglom leti 4 do 6 sekundi. Obaranjem nosa avion se izvlači iz manevra i nastavlja let brzinom od 150 km/h, bez gubitka visine.
Najimpresivniji manevar u repertoaru Su-37 bio je kulbit (salto). Avion ulazi u manevar leteći horizontalno brzinom od 350 km/h, povećava napadni ugao do 180°, okrećući se na leđa, zatim koristeći vektorski potisak završava kulbit, tj. okret od 360 oko poprečne ose aviona. Na izlasku iz manevra avion je u položaju s nosom nadole od 30° i brzinom od 60 km/h. Ovi manevri mogući su samo korištenjem motora s vektorskim potiskom. Za razliku od američkog X-31, koji je takođe imao vektorski potisak, Su-37 nije eksperimentalni primerak, već prototip aviona za serijsku proizvodnju. Ima standardnu konfiguraciju višenamjenskog lovca Su-35, može poneti do 12 raketa vazduh-vazduh i do 8000 kg ubojitih sredstava.
Vektorski potisak
Da bismo shvatili važnost vektorskog potiska, moramo znati da konvencionalne pogonske grupe aviona imaju nepomičnu mlaznicu, tako da je pravac sile potiska paralelan ili skoro paralelan s pravcem uzdužne ose aviona. Na ovaj način momenti koji zakreću avion oko njegovog težišta nastaju isključivo stvaranjem aerodinamičkih sila otklanjanjem kontrolnih površina. U glavne kontrolne površine ubrajamo krilca na vrhovima krila koja zakreću avion oko uzdužne ose te kormila dubine i pravca koja se nalaze u sastavu horizontalnih i vertikalnih repnih površina, a zakreću avion oko poprečne i vertikalne ose. Kod aviona s vektorskim potiskom pravac sile potiska može se za određeni ugao otkloniti od uzdužne ose aviona zakretanjem mlaznice, tako da se sila rastavlja na komponentu paralelnu s uzdužnom osi aviona i komponentu uspravnu na tu osu. Komponenta sile uspravne na uzdužnu osu stvara dodatni moment oko težišta aviona. Krajnji rezultat je da avioni s vektorskim potiskom mogu leteti pod puno većim napadnim uglovima, pa im je pokretljivost znatno veća, a manevre izvode brže i u manjem prostoru. Motori AL-31F i AL-31FU potpuno su međusobno zamenjivi; drugim rečima, sve izvedenice aviona Su-27, kao i sam Su-27, mogu biti pokretane motorom AL-31FU.
Vektorski potisak, ugradjen u ukupni upravljački okvir aviona, omogućava izvođenje manevara s brzinama koje se približavaju nuli, bez ograničenja napadnog ugla, pri čemu može locirati mete radarom i napasti ih iz bilo kojeg položaja, što mu daje prednost u vazdušnoj borbi.
Avionika i naoružanje
Radar N-011 postavljen na avion je višefunkcionalan, otporan na ometanje i s faznom rešetkom. Navodni domet za vazdušne mete iznosi 400 km, ili 200 km za zemaljske ciljeve. Istovremeno može pratiti do 15 i napasti do 6 ciljeva. U repnom konusu, koji se nalazi između mlaznica motora, može se smestiti antena radara za pretraživanje zadnje polusfere do udaljenosti od 4 km, što omogućuje gađanje raketom kratkog dometa R-73E vazdušnih ciljeva koji se nalaze iza aviona.
Top se sastoji od jednog jednocevnog topa GSh-301, kalibra 30 mm i teoretske brzine paljbe od 1500 metaka u minuti, sa šaržerom od 150 metaka. Za blisku vazdušnu borbu najčešće koristi kratkodometne rakete R-73E sa glavom za IC navođenje i dometa od 300 m do 30 km. Ova raketa je jedna od najboljih na svetu. Zahvaljujuci 3D mlaznici ima vektorski potisak pa ostvaruje vrlo velike ugaone brzine zaokreta, a polje zahvata cilja iznosi 60°. Drugim riječima. pilot može gađati ciljeve koji su otklonjeni do 60° u svim smjerovima od uzdužne ose aviona. Za borbu na srednjim udaljenostima Su-37 koristi IC ili radarski navođene rakete R-27 ili R-77 dometa do 150 km.
Za gađanje ciljeva na vrlo velikim udaljenostima može se koristiti raketa Ks-172, koja pogađa ciljeve na udaljenosti do 400 km. Ovaj projektil dužine 6 metara ima aktivno radarsko navođenje,što znači da se navodi na cilj pomoću vlastitog radara. Za napad na zemaljske ili na mete na vodenoj površini Su-37 nosi paletu IC i radarski navođenih projektila od kojih je najzanimljiviji protivbrodski projektil Kh-41 “Moscit” sa aktivnim radarskim navođenjem, dužine skoro 10 metara i sa bojevom glavom teškom čak 320 kg.
Avion Su-37 predstavlja sjajan avion visokih mogućnosti, u koji su ugrađena najnovija dostignuća ruskih avio-konstruktora i koji bi trebao u budućnosti predstavljati okosnicu ruskog presretačkog vazduhoplovstva. Jedino je pitanje koliko će ta budućnost biti bliska, s obzirom na hronični manjak novca u Ruskom ratnom vazduhoplovstvu.
|
|
|
|
|
|
|
|
Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame.
|
|
| Poslao: 22 Jan 2009 11:33 |
|
|
|
|
Su-37 se srusio, a najnoviji lovac iz porodice Suhoj je Su-35. Nova stara oznaka. |
|
|
|
|
|
| Poslao: 22 Jan 2009 11:52 |
|
|
|
|
Rusi i njihove oznake
Su-27, Su-27 plus krilca =Su-35, Su-35 plus 2D potisak = Su-37, Su-35 (minus krilca i kocnica) plus 3D potisak =Su-35BM
P.S ima jos razlika izmedju modela ali ja navodim one koje se vide odmah
|
|
|
|
|
|
| Poslao: 22 Jan 2009 11:58 |
|
|
|
|
@leonard kad se srusio SU-37 ? Ne znam za to.
|
|
|
|
|
|
| Poslao: 22 Jan 2009 12:07 |
|
|
|
|
Zna zixo. Spominjao je to na forumu. Uostalom Su-37 je bio eksperimentalni avion.
Vidimo da su mnoga resenja primenili u daljem razvoju Su-27 iliti Su-30. A Ko sto rece Mean Machine kod Su-35BM su izbacili kanare kako bi smanjili radarski odraz.
--------------------
Valjda je ovo u pitanju?
http://www.flying-wings.com/airshows/lebourget/lb99.htm |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:10 |
|
|
|
|
Mislim da je 2002 god
The Su-37's life ended when T10M-11 (serial 711) was lost in a crash on flying a ferry flight in Russia.
Ovo iznad je su-30 koji se srusio na aeromitingu .nema snimka pada su-37 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:12 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:18 |
|
|
|
|
| Nije to snimak SU-37, u pravu si TOP GUN. |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:20 |
|
|
|
|
A SU-37 koji se srusio u tom trenutku nije bio opremljen sa TVC motorima....tako kazu ovde,sto mi nije bas najjasnije jer je on i bio napravljen sa njima i da bi se ispitale mogucnosti aviona sa TVC motorima
http://www.milavia.net/aircraft/su-37/su-37.htm |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:30 |
|
|
|
|
Zixo je izneo podatak da se Su-37 711 srusio 19.12.2002. Trazim podatke.
----------- Dopuna: 22 Jan 2009 12:30 ---------
I ovo je valjda SU-37, ali bez predkrilaca. Totalno sam pogubljen
 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:32 |
|
|
|
|
| to je su-35 !! Su-37 je jedan jedini sa brojem 711 ne postoje 2 Su-37.sve posle njega je su-35 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:33 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:34 |
|
|
|
|
^ Ово је ваљда Су-35БМ.  |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:34 |
|
|
|
|
| greenmachine :: | | to je su-35 !! Su-37 je jedan jedini sa brojem 711 ne postoje 2 Su-37.sve posle njega je su-35 |
A na wiki napisali da ima dva |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:38 |
|
|
|
|
| wiki .... "pouzdan" izvor informacija |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:41 |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:51 |
|
|
|
|
| Ajde da pitam jel vredi praviti posebno temu o SU-35-35BM,ja sam hteo to da uradim ali sad Vlada postavio ovo,a posto su slicni(ne mislim na izgled)... ?? |
|
|
|
|
|
| Poslao: 22 Jan 2009 12:58 |
|
|
|
|
| TOP GUN :: | | Ajde da pitam jel vredi praviti posebno temu o SU-35-35BM,ja sam hteo to da uradim ali sad Vlada postavio ovo,a posto su slicni(ne mislim na izgled)... ?? |
Pa Su-35BM itekako zasluzuje posebnu temu jer je to poslednji Flanker koji ce biti napravljen. Su-35 i Su-37 su samo prototipovi koji nisu zaziveli dok je Su-35BM ocigledno buducnost Su-27. |
|
|
|
|
|
| Poslao: 22 Jan 2009 13:02 |
|
|
|
|
Dobro bice onda  |
|
|
|
|
|
| Poslao: 22 Jan 2009 13:43 |
|
|
|
|
Da na onoj slici sto sam ja postavio jeste SU-35, a na Wikipediji napisali SU-37.
----------- Dopuna: 22 Jan 2009 13:40 ---------
Pod kojim okolnostima se srusio SU-37, jel zna neko ?
----------- Dopuna: 22 Jan 2009 13:43 ---------

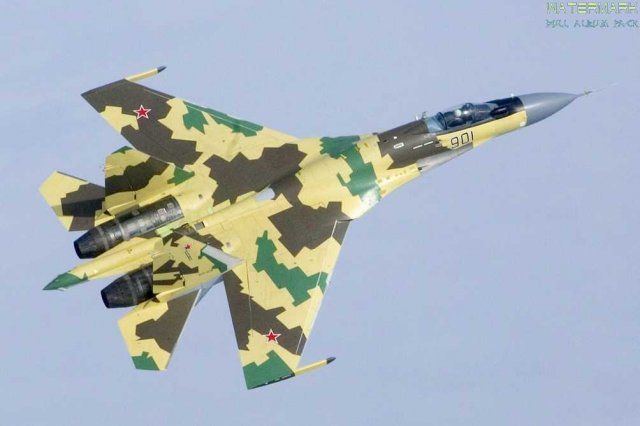

Evo SU-35BM, necu nista pisati o njemu jer je TOP GUN "rezervisao" temu.
 |
|
|
|
|
|
  |
