Modernizacije tenka T-72

Napisano na dan: 11.9.2011
1

Modernizacije tenka T-72
Sledeća strana Pagination

Idi na vrh

Poslao: 11 Sep 2011 23:45
Idi na vrh
offline
  • Toni  Male
  • SuperModerator
  • Pridružio: 18 Jun 2008
  • Poruke: 32687

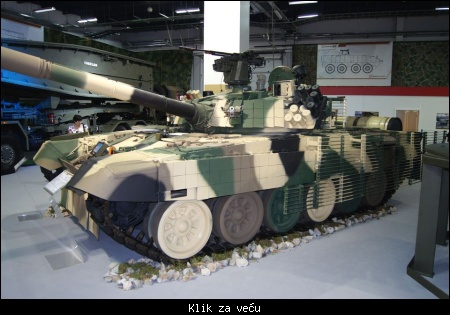

Poljski demonstrator PT-72U za urbane operacije.

Citat:Engineers have focused on removing main shortcomings of the T-72 tanks, such as the low elevation of the main armament, high vulnerability of the tank commander when manning the anti-aircraft machine gun, obsolete means of omnidirectional observation and poor resistance of side and armor against light portable anti-tank weapons.

Tank PT-72U has an increased protection from RPG-7 grenade launchers. This protection is provided by ERAWA reactive armor in front part of the tank and turret. Additionally, PT-72U is equipped with chassis bar armor (cage armor) and turret bar armor. What is more, the turret has an additional basket which extends functions of existing and modified containers. Screens are positioned 500 – 700 mm away from the main armor to allow effective dissipation of the penetrating jet. Another change is attaching a driver’s seat to the upper hull and installation of an Energy-absorbing Bottom Panel made from composite materials.

12,7 mm anti-aircraft machine gun operated manually by the commander has been replaced with the ZSMU-1276A3 Kobuz remote controlled weapon station from ZM Tarnów. Its elevation angle is between -5o and +55o, horizontal angle of fire rotation is 360o. PT-72U is equipped with motion detector, air conditioning system, ODR-HV ODF Optotronics omnidirectional observation system with a set of eight day-night cameras and a rotary passive camera which has up to 26 times optical zoom.

The list of modifications:

-Remote-controlled Armament Module: 12,7 mm gun (elevation angle of the gun: between -5o and +55o, horizontal angle of fire rotation 360o, capacity of the ammunition chest – 150 rounds);

-Omnidirectional observation system (Hv system equipped with 8 day-n ight cameras with the observation angle 55o and a rotary passive camera FLIR which has up to 26 times optical zoom);

-Chassis bar armor and turret bar armor. Also, the turret has an additional basket which extends functions of existing and modified containers;

-Reactive armor and supplementary armor of the vehicle’s bottom;

-A ploughshare for removing road blockades and a mine flail;

-Smoke/dispersion grenade launchers;

-Electric power generator 17 kW, by board voltage 28,5V

-Air conditioning system, power 8 kW;

-Modern internal and external communication tools, which allow communication also via the Internet;

- Centralized diagnostic system and vehicle steering system which are both assembled on the steering desktop of the driver;

-Intelligent map-controlled system of the combustion engine;

- Microprocessor, ergonomic control system of the ammunition loading system which can be controlled from the position of the commander and the gunner. It includes advanced diagnostic and safety system;

-External sounding system.



Detaljnije:
Arrow [Link mogu videti samo ulogovani korisnici]
Arrow [Link mogu videti samo ulogovani korisnici]
Arrow [Link mogu videti samo ulogovani korisnici]
Arrow [Link mogu videti samo ulogovani korisnici]


Citat:PT-72U demonstrator, note the openwork armour and the Kobuz remote controlled weapon station that replaced the anti-aircraft machine gun.


Citat:TV cameras fitted on OBRA system sensors are part of the ODR-HV omnidirectional observation system.








Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 11 Sep 2011 23:52
Idi na vrh
offline
  • kljift
  • Legendarni građanin
  • Pridružio: 11 Okt 2009
  • Poruke: 7338

Izvini Top gane ali svako je mogao da otvori temu o T 72 ( i o bilo čemu drugom) te da kopira tekstove što na engleskom što na kineskom i da to klepi na forum. Tema o T 72 je vrlo obiman posao. Počinje se sa T 64 a zavrašava sa raznoraznim licencama i derivatima. Hvatanje za borbenu upotrebu tek će da izazove prolome pravilnika i off topika.



Poslao: 12 Sep 2011 00:13
Idi na vrh
offline
  • Toni  Male
  • SuperModerator
  • Pridružio: 18 Jun 2008
  • Poruke: 32687

A mozemo i tako da se gledamo zbunjeno do sudnjega dana... Ovo je novo od pre koji dan a sve se gura u onu temu o najbojem tenku pa potone ili se ni ne primeti. Posle ni neznas gde je. Posebno razne vesti. Meni svejedno. Nek se spoji tamo a temu kad otvore.

Poslao: 12 Sep 2011 13:36
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29144
  • Gde živiš: iznad smoga Beograda

Citat:TV cameras fitted on OBRA system sensors are part of the ODR-HV omnidirectional observation system.
Interesantan panoramski sistem za osmatranje koji u ovoj varjanti predstavlja jeftiniju alternativu panoramskoj osmatračkoj spravi komandira i pruža veću žilavost (jedan pogodak ne "zaslepljuje" sve zone osmatranja). Da ne pominjemo da se jednovremeno vrši osmatranje svih 360° oko tenka.
Postoji varjanta za teška i laka vozila. Malo podrobnije o sistemu ovde

Poslao: 12 Sep 2011 14:40
Idi na vrh
offline
  • Toni  Male
  • SuperModerator
  • Pridružio: 18 Jun 2008
  • Poruke: 32687

Kada pricaju o resetkama spominju slucaj iz Gruzije gde je gruzijski T-72 pogodjen sa RPG-7 u zadnji, nezasticeni deo kupole, i da je doslo do proboja i detonacije municije u autopunjacu.

Jos neki detalji





[Link mogu videti samo ulogovani korisnici]

Poslao: 12 Sep 2011 14:48
Idi na vrh
offline
  • Pridružio: 22 Jun 2011
  • Poruke: 275
  • Gde živiš: Indjija

Jel se zna koliko Vojska Srbije ima T-72 tenkova?

Poslao: 12 Sep 2011 16:03
Idi na vrh
offline
  • Pridružio: 10 Feb 2010
  • Poruke: 3831

Pominjala se neka brojka od ukupno 65.

Poslao: 13 Sep 2011 05:11
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16316
  • Gde živiš: Lublana

aramis s ::Citat:TV cameras fitted on OBRA system sensors are part of the ODR-HV omnidirectional observation system.
Interesantan panoramski sistem za osmatranje koji u ovoj varjanti predstavlja jeftiniju alternativu panoramskoj osmatračkoj spravi komandira i pruža veću žilavost (jedan pogodak ne "zaslepljuje" sve zone osmatranja). Da ne pominjemo da se jednovremeno vrši osmatranje svih 360° oko tenka.
Postoji varjanta za teška i laka vozila. Malo podrobnije o sistemu ovde
Meni se takav sistem i ne čini baš neka prednost jer uvek strada materijal sa strane na kojoj je neprijatelj. Opstanak optike u funkciji sa strane na kojoj nema neprijatelja i nije neka vajda u borbi, doduše može se okrenuti tenk za 180° i voziti rikverc. Smatran da je optika na krovu kupole tenka teže pogodljiva nego ova sa strane kupole, pogotovo ako ispred tenka udari rasprskavajuća granata. Istotako ne vidim zašto bi bio takav sistem jeftiniji od panoramskog u jednom kučištu. Slaba strana ovog sistema je i u tome da kamere nisu stabilizovane pa se kod velikog naginjanja može izgubiti cilj. Umesto dve ili 3 kamere mogla bi se upotrebiti jedna sa širokougaonom optikom. No verovatno ona treča srednja kamera služi za zumiranje dela panoramskog pogleda, bez da bi se promenio ostali deo pogleda.

Poslao: 13 Sep 2011 13:56
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29144
  • Gde živiš: iznad smoga Beograda

@jazbar
ovo je verzija tenka za urbana područja. Dok okreneš panoramsku spravu za ceo krug, možeš da popiješ RPG. Ovako imaš potpunu preglednost, video si valjda na videu da postoji mogućnost prikazivanja sa više kamera odjedared i zumiranje sumnjivog područja. Obzirom da je firma izraelska i da su imali onaj slučaj kada su im Palestinci prišli iz mrtvog ugla i poskidali/uništili opremu pre neku godinu- verovatno znaju šta rade.
Panoramski periskop nije neuništiv i košta đavo ipo, dok ove kamere ne verujem da koštaju mnogo a i fino su zaštićene u kućištu. Košta ono što objedinjuje njihov rad, a nalazi se u tenku. Ako ti se nešto ne sviđa, jednostavno okreneš PAM ili cev topa u tom smeru pa ga lepo osmotriš ili nanišaniš.

Poslao: 13 Sep 2011 14:15
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16316
  • Gde živiš: Lublana

aramis s ::@jazbar
ovo je verzija tenka za urbana područja. Dok okreneš panoramsku spravu za ceo krug, možeš da popiješ RPG. Ovako imaš potpunu preglednost, video si valjda na videu da postoji mogućnost prikazivanja sa više kamera odjedared i zumiranje sumnjivog područja. Obzirom da je firma izraelska i da su imali onaj slučaj kada su im Palestinci prišli iz mrtvog ugla i poskidali/uništili opremu pre neku godinu- verovatno znaju šta rade.
Panoramski periskop nije neuništiv i košta đavo ipo, dok ove kamere ne verujem da koštaju mnogo a i fino su zaštićene u kućištu. Košta ono što objedinjuje njihov rad, a nalazi se u tenku. Ako ti se nešto ne sviđa, jednostavno okreneš PAM ili cev topa u tom smeru pa ga lepo osmotriš ili nanišaniš.

Imaš panoramske sprave koje odjednom pokrivaju 360° (kamere su ugrađene u krugu na svakih 45° ili 60° u jednom kućištu) i ceo je sistem stabilizovan. Neznam koja si država može priuštiti luksus da ima opremu posebno samo za urbane sredine? Ne verujem da je jedna panoramska sprava osetno skuplja od ovih 4. Poskupljuje samo sistem stabilizacije, dva motora i žiroskop, malo mehanike te elektronika koja nadzire stabilizaciju.

Setio sam se možda ima ovaj poljski sistem digitalnu stabilizaciju kamera - to malo pomaže no ne mnogo kod večih naginjanja tenka?
