Suhoj SU-34 Fullback

285

Suhoj SU-34 Fullback

offline
  • d.ing Metalurgije
  • Pridružio: 21 Jan 2010
  • Poruke: 3617
  • Gde živiš: Makedonija

Radar za bocno osmatranje su -34
Kretovci rade punom parom

[Link mogu videti samo ulogovani korisnici]
[Link mogu videti samo ulogovani korisnici]


[Link mogu videti samo ulogovani korisnici]



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 14 Jul 2013
  • Poruke: 1097


Pre 4 dana.
PS vise mi lici na crtez nego na sliku,al ajd. Wink



offline
  • Pridružio: 23 Nov 2010
  • Poruke: 104849

Lipeck AB...ovih dana

Citat:В Липецком авиационном центре Воздушно-космических сил завершилось летно-тактическое учение с эскадрильями оперативно-тактической авиации
[Link mogu videti samo ulogovani korisnici]

offline
  • Pridružio: 17 Sep 2010
  • Poruke: 24204

zoran MKD ::Radar za bocno osmatranje su -34
Kretovci rade punom parom

[Link mogu videti samo ulogovani korisnici]
[Link mogu videti samo ulogovani korisnici]


[Link mogu videti samo ulogovani korisnici]


Pocinju razvoj naredne gen . radara za bocno osmatranje ( SLAR ) sa AFAR.Oav Pika-M je zapravo radarska verzija kontejnera koji nose zajednicki naziv `Sich` -sova .

Arrow [Link mogu videti samo ulogovani korisnici]

Citat:Объединенная приборостроительная корпорация" (входит в Госкорпорацию Ростех) представила в ходе международной выставки "Гидроавиасалон-2016" образец радиолокационной станций (РЛС) бокового обзора "Пика - М" для оснащения боевых самолетов и беспилотных летательных аппаратов.

РЛС четвертого поколения "Пика - М" предназначена для радиолокационной разведки, в том числе для обнаружения военных объектов противника - дорог, аэропортов, бункеров, укреплений, а также образцов вооружений и боевой техники.

В станции реализована функция обработки радиолокационной информации в режиме реального времени, а также предусмотрен режим телескопического наблюдения с разрешающей способностью до 30 см. В частности, локатор способен детально "видеть" элементы самолета - двигатель, киль, вооружение и т.д., и определять по характерным признакам его тип.

Серийное производство РЛС "Пика-М" в составе "Объединенной приборостроительной корпорации" ведет Научно-исследовательский институт "Кулон". Изначально изделие разрабатывалось для многофункциональных истребителей-бомбардировщиков Су-34, но может использоваться и на других типах летательных аппаратах, в том числе на беспилотниках.

"Пика-М" входит в состав бортового комплекса БКР-3, обеспечивающего ведение радиолокационной разведки в любых погодных условиях и в любое время суток. Станция имеет разрешающую способность в картографическом режиме до 1-1,5 м, а дальность обнаружения объектов - до 300 км.

Радиолокатор успешно завершил выполнение программы государственных испытаний в 2016 году. Одновременно "НИИ Кулон" по заказу Минпромторга разрабатывает технологию создания РЛС бокового обзора пятого поколения с активной фазированной антенной решеткой (АФАР).

offline
  • Pridružio: 23 Nov 2010
  • Poruke: 104849

Na tankanju..ovih dana

Citat:Отработка дозаправки в воздухе летчиками Липецкого авиацентра

offline
  • Pridružio: 17 Sep 2010
  • Poruke: 24204

^

Veoma malo se javno zna o radaru ,posebno o ovim radio-prozracnim panelima u predkrilcima .Veoma tesko se moze naci sta se tu tacno nalazi ,neka vrsta radio-pelengatora ...

offline
  • powSrb
  • Legendarni građanin
  • Pridružio: 08 Mar 2015
  • Poruke: 9455


offline
  • Pridružio: 26 Mar 2009
  • Poruke: 4977
  • Gde živiš: Šid

offline
  • Pridružio: 10 Feb 2010
  • Poruke: 3858

Какве су ваздух-ваздух могућности радара на Су-34? И који је то радар?

offline
  • Pridružio: 17 Sep 2010
  • Poruke: 24204

^

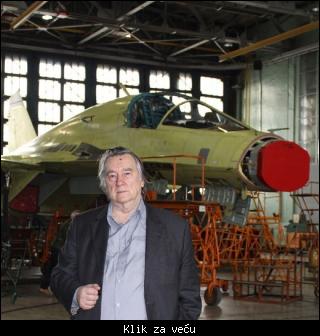

I danas se javno veoma malo zna o radaru sa fiksnom PFAR/PESA oznake V004 u sastavu integrisanog osmatracko-ometackog kompleksa Sh-141 .Firma `Lenjinec` koja ga izradjuje je iz S.Petersburga .

Citat:Leninets multi mode phased array radar which has terrain following capability and can simultaneously engage multiple air, ground, sea targets.




Arrow [Link mogu videti samo ulogovani korisnici]

Arrow [Link mogu videti samo ulogovani korisnici]

Po nekim podacima radi na talasnoj duzini 3cm/8-12GHz ( kao i N019 ) ,maks snaga impulsa je 15kW (kod N035 je 20kW ),daljina u rezimu osmatranja VaP je verovatno do 300km za VC-e u rezimu PPS .Veoma moguce da moze da radi u rezimima V-V i V-Z istovremeno kao i N035 tj ,moze da radi u rezimu kvazi-neprekidnog zracenja i impulsno-Doplerovom rezimu u isto vreme( u praksi su to razliciti signali razlicitih frekvencija ) .Podrzava upotrebu raketa V-V iz porodice R-27/E ,R-77-1 i naravno R-73/-74.Ocigledno da kao i N007 `Zaslon` koristi PPM-e u X-pojasu i antene L-pojasa za identifkaciju Svoj -tudj .U podrezimu SNP istovremeno prati 10 VC-a i gadja 4 od njih po prioritetu racunara -SUV.

Citat:РЛС поддерживает сопровождение до 10 целей (одновременно) и обстрел до 4 целей (одновременно), а также рассчитана на ассистирование наведению ракет «воздух-воздух» с собственными радарами путём «подсветки цели» для РВВ-АЕ и Р-27 . Для ракеты ближнего боя Р-73 — до 20-40 км, c инфракрасной ГСН РЛС обеспечивает выдачу первоначальных координат цели.

Ovo su podaci sa jednog sajta:

Citat:Khishnik / B004

OKB: Leninets

Chief Designer: M. Gramagin

The B004 has been under development since 1987, when Sukhoi completed the conceptual design of the Su-34. It has been designed as part of a integrated avionics subsystem for the Su-34. A suite of digital computers process and combine data inputs from sensors such as front and rear radar, thermal imaging, TV, data link, RHAWS and missile warning systems, and present a fused coherent set of information symbolically on colour LCD panels to the weapons systems operator. The system is highly automated, able to deploy countermeasures, follow terrain in low level flight, even coordinate flight paths within a formation. The suite is modular in design, fault tolerant with redundancy at hardware and software levels. The B004 radar antenna is the main radar system, capable of tracking both airborne and surface targets as well as providing navigation and mapping information. In the latter mode it performs ground mapping, automatic terrain following and terrain avoidance functions. In air-to-air mode, target detection capability is said to extend out to between 200 and 250km depending upon target size. The B004 operates in the 3cm wavelength. It features up to 15kw peak power output, and ±60° coverage in azimuth and elevation. The radar antenna alone weighs 150kg. The radar currently performs all required functions, less the SAR mode, which is to be developed later through software changes. It has a ground-mapping range of 150 km, a range of 75 km in Doppler-beam-sharpening mode, and can track small ground targets at a range of 30 km. It can also detect air targets of fighter size out to 90 km.


Arrow [Link mogu videti samo ulogovani korisnici]
