Nova raketa - R-37 (AA-13 "Arrow")

2

Nova raketa - R-37 (AA-13 "Arrow")

offline
  • Pridružio: 17 Sep 2010
  • Poruke: 25934

^

Hm, nepotvrdjen izvor koji pominje buster na pomenutoj raketi ? Ajd dobro i to je nesto .Hvala za link. Smile

Ovde se takodje pominje po Jane`s

Citat:The R-37 was developed from the Vympel R-33.[citation needed] For compatibility with aircraft that did not have the MiG-31's sophisticated radar, the semi-active seeker was replaced with a variant of the Agat 9B-1388 active seeker;[1] mid-body strakes enhance lift[1] and hence range, and folding tail controls allow semi-conformal carriage[1] on planes that are not as big as the MiG-31. According to Defence Today the range depends on the flight profile, from 80 nautical miles (150 km) for a direct shot[1] to 215 nautical miles (398 km) for a cruise glide profile.[1] According to Jane's there are two variants, the R-37 and the R-37M; the latter has a jettisonable rocket booster that increases the range to "300-400km" (160–220 nm)

Bilo bi super ako tako i bude Very Happy

@sivisoko

OK, ako smatras da ce domet biti 280 km onda nije nazadak jer sam ga ja i pominjao u kontekstu dometa a ne sistema navodjenja i sl. Ziveli

Ovo za buster je kao sto rekoh sumnjivo jer se onda kao sto je predhodno pomenuo kolega postavlja pitanje smestaja raketa ispod trupa .Prakticno nemoguce sa 4 rakete ,jedino u kombinaciji podvesavanja 2 rakete bi to bilo moguce ?

Drugo, jos se ne zna tacno da li BM ima bas 6 podtrupnih nosaca ili ce mozda nositi 4 RVV-BD ispod trupa a 2 dodatno pod krila ?

Evo nekih podataka o R-37 ( staroj ) i R-37 (novoj)

Длина, м: 4,20
Диаметр фюзеляжа, м: 0,38
Стартовая масса, кг: 600
Масса боевой части, кг: 60
Дальность пуска, км: до 300

Arrow http://ru.wikipedia.org/wiki/%D0%A0-37

РВВ-БД — ракета большой дальности, находится в разработке

Масса 510 кг
Двигатель двухрежимный РДТТ
Дальность пуска 200 км

Arrow http://ru.wikipedia.org/wiki/%D0%A0%D0%92%D0%92-%D0%90%D0%95



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 30 Jun 2007
  • Poruke: 6109
  • Gde živiš: Novi Sad, severna Srbija





offline
  • Pridružio: 17 Sep 2010
  • Poruke: 25934

^

Jos jedan u nizu izvora koji pokazuje da je domet do 200 km a ne vise .

Kao sto rekoh spram rakete R-37 ( 280 km ) to je ipak malo . Confused

offline
  • Pridružio: 30 Jul 2011
  • Poruke: 746

ray ban11 ::^

Jos jedan u nizu izvora koji pokazuje da je domet do 200 km a ne vise .

Kao sto rekoh spram rakete R-37 ( 280 km ) to je ipak malo . Confused


Ne razumem, zar nije R-37 (K-37) upravo ista RVV-BD? Question
Da ne mislis na Novator K-100?

offline
  • Pridružio: 23 Okt 2010
  • Poruke: 1291

ShurikSST ::ray ban11 ::^

Jos jedan u nizu izvora koji pokazuje da je domet do 200 km a ne vise .

Kao sto rekoh spram rakete R-37 ( 280 km ) to je ipak malo . Confused


Ne razumem, zar nije R-37 (K-37) upravo ista RVV-BD? Question
Da ne mislis na Novator K-100?


R-37 je raketa cija su testiranja pocela osamdesetih i zavrsila se devedesetih godina proslog veka.
Projekat je ponovo ozivljen oko 2006-te i iz tog projekta se izrodila savremenija verzija te rakete u obliku RVV-BD.

Po recima Borisa Obnosova RVV-BD je izvozna varijanta (manji domet) modernizovane R-37 koja ce za ruske avione imati veci domet. Koji je tacan naziv te ruske varijante za sada je jos uvek tajna?
U vecini tekstova vezanih za modernizaciju Mig-31BM se spominje domet od 280km.

Citat:The aircraft is equipped with a new weapon control system, increasing the target detection range up to 320 km range and damage up to 280 km. At the same time the MiG-31BM will be able to simultaneously track up to ten air targets, six of which can be fired simultaneously. The main purpose of the fighter-interceptor MiG-31 is to destroy aircraft and cruise missiles to the border and inland areas.



Da nisu u pitanju dve razlicite verzije (barem sto se dometa tice) mislim da bi se u tekstovima o modernizaciji na standard BM spominjao domet od "samo" 200km i mislim da se ne bi naglasavalo da je RVV-BD verzija za izvoz i da kao takva ima domet od 200km.

offline
  • Pridružio: 30 Dec 2011
  • Poruke: 892

sivisoko koja je onda raketa koja lici na r-77,prednji deo je nesto uzi do sredine,a zadnji siri i ima preklapajuce resetkaste upravljace,mislim da je bio izlozen na maks-u 2009-e godine.

offline
  • Pridružio: 13 Jun 2007
  • Poruke: 1743
  • Gde živiš: South of Heaven

presetar ::sivisoko koja je onda raketa koja lici na r-77,prednji deo je nesto uzi do sredine,a zadnji siri i ima preklapajuce resetkaste upravljace,mislim da je bio izlozen na maks-u 2009-e godine.
RVV-SD...

offline
  • Pridružio: 30 Dec 2011
  • Poruke: 892

ilgromovnik hvala za info.

offline
  • Pridružio: 30 Maj 2010
  • Poruke: 156

Jel neko zna dali ce da bude bezdimna ( smokeless) !?

Taj mi detalj nekako najvise smeta kod ruskih V/V raketa, sto R-77 recimo, iako ima mozda veci domet od recimo Aim-120B ona dimi brate ko lokomotiva pa to remeti takticku situaciju uveliko ako ovaj drugi vidi lansiranje sa 40 km, sto je veoma moguce. Nije valjda da Rusi jos nisu ovladali Smokeless tehnologijom. Narocito sto novi AESA radari rade sa promenljivom frekvencijom zracenja pa je teze otkriti da si ozracavan i zakklucan al kad vidis onaj dim od rakete, pa uz to jos i njenu putanju, onda ode faktor iznenadjenja

offline
  • Pridružio: 17 Sep 2010
  • Poruke: 25934

Napisano: 26 Jan 2012 14:28

ShurikSST ::ray ban11 ::^

Jos jedan u nizu izvora koji pokazuje da je domet do 200 km a ne vise .

Kao sto rekoh spram rakete R-37 ( 280 km ) to je ipak malo . Confused


Ne razumem, zar nije R-37 (K-37) upravo ista RVV-BD? Question
Da ne mislis na Novator K-100?


Ne kolega, mislio sam na onu stariju varijantu R-37 ( i ona je takodje klasifikovana kao RVV-BD) .To je ona sto je projektovana za potrebe naoruzavanja MiG-31M.

K-100 ( KS-172 ) je sasvim druga raketa . Smile

@sivisoko

Da,poznat mi je taj text .Medjutim tu se pominje kao verovatno ( znaci predpostavlja se ) da izvozna varijanta ( mada nesto sumnjam da ce se ta raketa uopste i izvoziti ) ima taj pomenuti domet 200 a za VVS 280 ili vise km.

Rekoh skeptican sam po tom pitanju,po pitanju rakete uopste .

Naravno da licno zelim da ta raketa ima domet i citavih 300 ili vise km .Recimo kakve bi samo borbene mogucnosti imala patrolna grupa ( cetvorka BM-ova) da se naoruzaju sa recimo 6 ili cak 8 tih raketa .6 ispod trupa i 2 dodatno pod ona dva velika podkrilna nosaca.

Takva grupa bi mogla da dejstvuje jednovremeno na cak 24/ 32 vazdusna cilja .To bi vec bilo nesto ali otom potom .

Jos nesto mi je cudno u svemu tome .Kad je uporedjujem sa starijom verzijom znaci R-37 i sada ova nova R-37M primecuje se razlika u masi .510 kg spram 600 kg uz istu masu BG ( 60kg) .Sta je razlog ? Napredniji raketni motor , bolje raketno gorivo ,sta li vec ?

To je mozda jos jedan od pokazatelja da nova R-37M zaista i nema domet kakav je imala R-37 ( koja je na testovima pocetkom 90-tih sa MiG-31M pogadjala ciljeve na 300 km) .

Usput nesto o sistemu za navodjenje ( ovo se odnosi na R-33/S kao i staru R-37 ,mogucu da su neke komponente ovog sistema i u novoj K (R)-37M

Citat: The 9B-1388 homing head is meant for very long-range air-to-air missiles. The initial guidance is based on inertia, in mid-phase guidance is semi-active and in the end fully active. The diameter of the homing head is equivalent with the R-33 (AA-9 Amos) missile, which belongs to the MiG-31 weapon arsenal. However, the head has evidently been developed for the advanced R-33 version or R-37 project.

Arrow http://www.sci.fi/~fta/ruaf-3-8.htm

Smajli

Dopuna: 26 Jan 2012 15:50

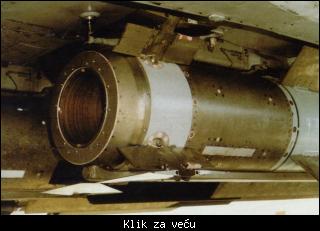

Raketa R-37 ( na MiG-31M)

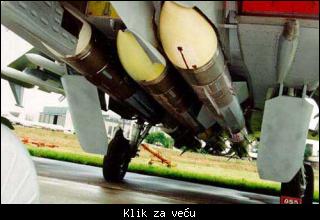

K/ R-37M za MiG-31BM ( ipak samo 4 komada )



Zanimljiva skica gde vidimo raketu R-37M sa i bez pomenutog bustera u unutrasnjim nosacima PAK-FA u kombinaciji sa K-100.



Mozda da ce ova raketa imati buster u slucaju naoruzavanja T-50 ali kako to izvesti na BM ?

Skica je ipak samo skica a videcemo sta ce se kasnije desavati kad na scenu stupi lovac T-50. Smile
