Svaka ti dala pukovniče , sad je sve jasno .

taj glupi upaljač je tempirni evo ga na slici , i on skine zaštitnu kapu sa oka kad raketa okrene prema zemlji odnosno odradi svoje u zoni iznad cilja.


Dopuna: 05 Jan 2017 10:40

Možemo se mirno vratiti Kornetu


Pitali smo se kuda ide ovaj plosnati kabal , naravno kroz cijev do mrdalica , ali kako dalje do oka


Malo mi je glupo da ide tako izvana


ali evo ga kompletan od točke do točke b , nemogu zamisliti da je pokriven samo sa par slojeva farbe i da ga ne vidimo nigdje



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5504

Meni ovo više liči na privremeno labaratorijsko konektiranje dvije mase (glava i rep). Probat ću pronaći taj podatak, ako ništa drugo pitati tulske jarane Smile



offline
  • Pridružio: 07 Nov 2013
  • Poruke: 5362

Čudne su te fotke , prvo ova bačva ispod je vibrator , možda čak i tro osni , mi smo na takvim uređajima glumili par hiljada kilometara makadam , ili vibracije motora i kako se one odražavaju na strukturu rakete , nakon dužeg vibriranja obično pukne neki vijak odvali se krilo i slično .

vidimo da na mlaznici nema ploćice , na oku nema nikakvog kabla , imalo bi mi smisla da su sa tim kablom ušli u trup rakete ili u glavu i izvukli neku informaciju van , ali ništa sve je pospajano u raketu osim onog tankog bijelog kabla koji bi mogao biti veza senzora vibracija sa računalom.

offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 28737
  • Gde živiš: iznad smoga Beograda

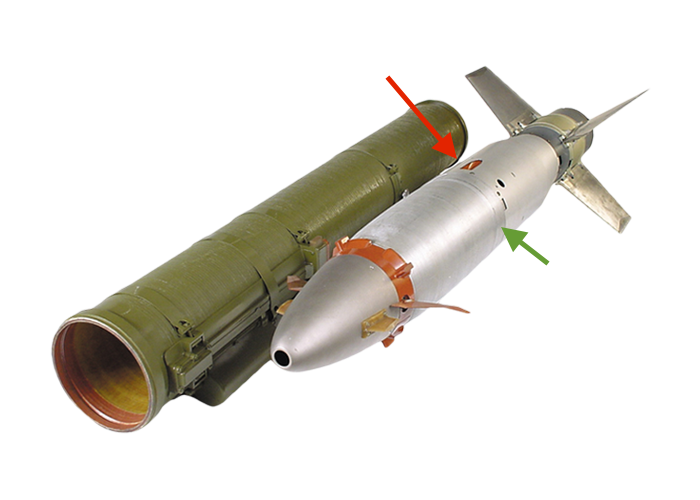

Tu mora da ide oplata preko crne b/g ispod koje je kabl. Vidi se razlika između ove na ispitivanju i ove izložbene. Zelena strelica prsten koga gore nema i crvena ”stepenik“ oko mlaznice sa gornje slike utopljen u oplatu.


offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5504

I po ovoj fotografiji liči na to, traka zalijepljena preko b/g a preko toga oplata sa markirovkom.



Ali po ovoj čini se iz iranskog proizvodnog pogona, ipak ide preko. One rupe u istoj radijalnoj presječnoj ravnini sa mlaznicama strašno bodu oči, baš kao neki priključak.




Na ovoj što je nekom ispala iz ruku, traka zalijepljena izvana i to čini se na dva kvadranta pod 180 deg.




I za kraj jedna ispucana, ona fugasna iz Ukrajine. Rekao bih da se nazire traka.





Mislim da se sa velikom sigurnošću može reći da traka ide preko b/g izvana. Isto tako kroz strujnu cijev kroz motor. E, a zašto na nekima ide preko krilnog korpusa izvana, a na nekima kroz to je nova dilema.

offline
  • Pridružio: 24 Sep 2013
  • Poruke: 4889

Da li je i ovo traka spolja, inače sa fotografije ispaljivanja rakete Iranske produkcije.

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5504

Čini se da je...i još više postavlja pitanje čemu one roše?

offline
  • Pridružio: 07 Nov 2013
  • Poruke: 5362

Napisano: 06 Jan 2017 8:21

Ja bih rekao da u taj uzdužni kanal koji je širok brat bratu dvadeset milimetara i dubok 5 mm ulazi taj flet kabel, a da preko njega ide lajsna od plastike , sve se to zalijepi , prekita i ofarba , pa se ne vidi dok nekom raketa ne ne padne iz ruke pa se sve to rastvori.

Bilo bi logično zbog kumulativnog lijevka odnosno simetričnog formiranja mlaza da su unutar bojeve glave barem tri takva kanala , jedan pravi i dva lažnjaka , ili je kumulativni lijevak za deset mm manjeg promjera od mogućeg .

Dopuna: 06 Jan 2017 13:06

Jedan dobar intervju

http://rostec.ru/news/3150

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5504

Pročitao sam nekoliko puta, ali ne mogu shvatiti ovo zadnje o kanalima unutar b/g, jedan pravi i dva lažna !?
Može malo pojašnjenja.

offline
  • Pridružio: 07 Nov 2013
  • Poruke: 5362

Kod formiranja kumulativnog mlaza izuzetno je važna simetrija , i homogenost bakra i eksploziva , važna je i točna detonacija iz centra ili putem lasera ( svjetlovoda ) iz više točaka po obodu kumulativnog lijevka .

Ima negdje na internetu intervju sa konstruktorom bojeve glave Korneta koji osporava te teze. Ja bih se složio sa njime kad bi iza mene stajala ekipa koja se bavila zvjezdanim ratovima , ali budući nema te ekipe iza mene mogu samo prepisati ono što stoji u ruskim licencama , simetrija i homogenost , pa opet simetrija i homogenost , i tako još par puta.

Taj kanal za prolaz kabla bitno narušava simetriju bojeve glave , i manja bi šteta bilo smanjiti glavu za deset milimetar po promjeru ili napraviti tri simetrična kanala , nego ostaviti taj jedan kanal . Sasvim je druga situacija ako se za detonaciju koristi 3 ili 6 detonatora koji se okidaju putem lasera .

Fora sa laserskim detonatorima dolazi iz nukleranih programa kada su jezgru od pjenastog plutonija sabijali na gustoću samolikvidacije putem više stotina laserski detoniranih punjenja po obimu kugle.

Cijela ta ekipa iz Tule dolazi iz filma zvjezdani ratovi.
