AESA radar - najnovija tehnologija avionskih radara

Napisano na dan: 9.3.2010
1

AESA radar - najnovija tehnologija avionskih radara
Sledeća strana Pagination

Idi na vrh

Poslao: 09 Mar 2010 07:12
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16304
  • Gde živiš: Lublana

Radar Aktivnog Elektronskog Skeniranog Niza (AESA), takođe poznat kao radar sa aktivnim fazama u nizu. AESA radar jest tip radara faznog niza sa predajnikom i prijemnikom, koji se sastoji od više modula elektronićkih komponenata sa vlastitim mikroprocesorom, ugrađenih u nizu. Jedan modul ima samostalnu funkciju predajnika i prijemnika. Što više modula u nizu, to je veći kapacitet samog radara.

Dobre strane AESA radara su:
- mnogo manje antene za emitiranje zračenja (radio valova) i skupljanje njihovog odboja, pa se mogu moduli sa manjim antenama raspoređivati gotovo svuda u konstrukciji zrakoplova što omogučuje pokrivenost 360°
- skeniranje ciljeva pa i samog terena daje neprimereno poboljšanu jasnoču objekata u usporedbi sa klasićnim avionskim radarima
- manja potrošnja električne energije (potreban manji agregat za proizvodnju struje)
- zbog specifićnog emitovanja radio valova mnogo teže se odkriva i ometa
- omogučuje praćenje i manipulaciju više ciljeva od klasićnog radara
- manja težina ukupnog sistema u odnosu na kapacitet

Slabosti:
- zbog mnoštva mikroprocesora sistem se jako zagrijava i potrebna je konstrukcija kućišta koje omogućuje jaće hlađenje ili se ugrađuje dodatno hlađenje tekučinom, što zavisi od broja modula u nizu i konstrukcije radara.

APG-63V2-A1 AESA radar u F-15SE (sajlent igl)


Tipićan modul ruskog AESA radara:


Moduli AESA radara u avionskom krilu Su-35:

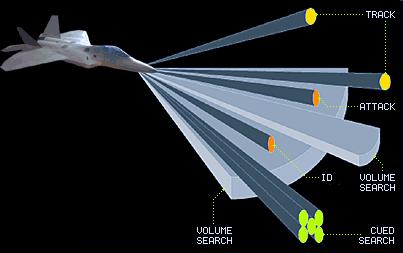

Klasična ugradnja AESA radara i njegovo delovanje:!
[Link mogu videti samo ulogovani korisnici]

AWACS sistem sa AESA radarom zbog manje AESA antene koja ni netreba da se okreće, mnogo je manji i jeftiniji za ugradnju na različite avione (Švedski AWACS AESA sistem Erieye na avionu Saab 340):



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 09 Mar 2010 09:26
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29077
  • Gde živiš: iznad smoga Beograda

Može se reći da je to prvi pravi multifunkcionalni radar, jer zbog nezavisnog rada modula može odrađivati više poslova istovremeno(kao što je pokazano na slici)


Jedna od mana je bila i velika cena modula koja je početkom 90-tih bila oko 10.000$. U današnje vreme se već može nazvati cost efectiv tehnologijom jer je cena modula pala na ispod 500$, a zbog slabije struje potrebne za rad vek modula se procenjuje na preko 500 sati rada.



Poslao: 09 Mar 2010 12:31
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16304
  • Gde živiš: Lublana

Mislim da će cena modula još znatno padati u budučnosti. Uskoro više niko neće praviti druge radare osim AESA.

Po prilici će jedino površinski dugovalovni radari, vrlo dugog dometa ostati klasika.

Poslao: 09 Mar 2010 12:35
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29077
  • Gde živiš: iznad smoga Beograda

Pa predviđa se nekih 200$, ali Kinezi su u igri Mr. Green

Poslao: 09 Mar 2010 12:37
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16304
  • Gde živiš: Lublana

Kinezi bi mogli praviti module za 15,99 $ po komadu. Mr. Green

A sad ozbiljno! AESA avionski radari imaju po prilici od 700 do 1500 modula zavisi za koji avion je pravljen.
Ako je bio nekad modul po 10.000 $
- 700 modula = 7 mil. $
- 1500 modula = 15. mil. $
+ ostala oprema + prodajna marža?

Danas je to (500 $ modul):
- 700 modula = 350.000 $
- 1500 modula = 750.000 $
+ ostala oprema + prodajna marža?

Neverovatno kakva razlika! Very Happy

Poslao: 09 Mar 2010 12:56
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29077
  • Gde živiš: iznad smoga Beograda

Kako bi trebalo da funkcioniše AN APG-80

Poslao: 09 Mar 2010 13:05
Idi na vrh
offline
  • Pridružio: 17 Maj 2008
  • Poruke: 12743
  • Gde živiš: Srbija

APG-81 AESA Radar for the F-35 JSF

Poslao: 09 Mar 2010 13:20
Idi na vrh
offline
  • Pridružio: 26 Mar 2009
  • Poruke: 4966
  • Gde živiš: Šid

ja se bas ne razumem u AESA radare..
ali dal mi neko moze reci ciji je to proizvod??
Ruski, Americki, Evropski????

Poslao: 09 Mar 2010 13:31
Idi na vrh
offline
  • Pridružio: 02 Avg 2008
  • Poruke: 7902

USSVoyager ::ja se bas ne razumem u AESA radare..
ali dal mi neko moze reci ciji je to proizvod??
Ruski, Americki, Evropski????


Da li mislis ko je izmislio? Proizvode ga svi i Evropljani, Rusi, Ameri, Kinezi...

Poslao: 09 Mar 2010 13:32
Idi na vrh
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16304
  • Gde živiš: Lublana

Ruski Irbis-E (PESA) i Irbis-N030 (AESA) radar (pasivni i aktivni)
