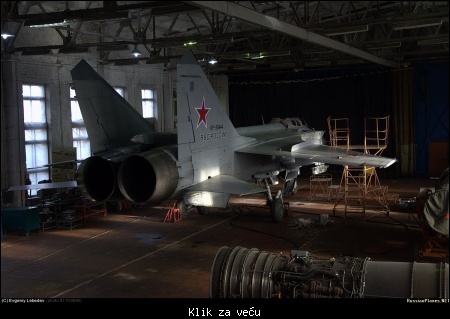

Pored 7 poznatih prototipova M ( Bort brojevi 051 do 057 ) bio je jos jedan koji je ostao u halama Sokol ,imali smo i sliku jednog moguce njega na otvorenom ...

Citat:I with my own hands built MiG-31 to 1994 plant "Sokol" stopped. In the shops of the plant remained 5 MiG-31B and 1 MiG-31M. Theoretically they can finish. Really - it is unlikely that it will do. MiG-31M - will not finish, that's for sure.Before stopping production, I did cowl guns MiG-31B and titanium engine compartment hatches on the MiG-31M. Complexity only in the materials used. Steel and titanium are difficult to process, duralumin - pleasant.

[Link mogu videti samo ulogovani korisnici]

• 5Ovo se svidja korisnicima: ray ban11, Voja1978, respekt, vukovi, flysky

  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Овај БМ до сада нисмо видели.

• 2Ovo se svidja korisnicima: flysky, respekt

  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

zixo ::МиГ-31М 057 и МиГ-31БМ 01





Sta im je zajednicko izmedju ostalog ?

Rakete naravno ... ispod krila R-73 na 4 nosaca i R-77-1 ( kod M su to bili GTM ) kod BM uskoro prave .

E sad po pitanju radara opet ( nije prvi put ) .Znaci postoje podaci da se radar Zaslon -M ( antena precnika 1400mm ) ugradjuje na BM a opet postoje i podaci o radaru Zaslon -AM ( dalja modernizacija radara Zaslon-A sa B/BS sa novim racunarom Baget-55 precnika valjda isto 1100mm kao i kod Zaslon/A ).

Zasto ovo sve ponavljam ,pojasnjenje mozda stoji na ovoj slici



Na slici je osnovna varijanta S-800/N007 sa PESA antennom precnika 1100mm .Meni je sve ovo malo cudno po pitanju radara kod BM jer kao sto moze da se vidi na slici prsten sa rupicama za koji se kaci /srafi radarski konus je skoro neposredno uz spoljniu oblogu antene i tu ima vrlo malo prostora za dodatnih 300mm .

Citat:The 1.1m diameter, 30cm deep, phased array antenna weighs 300kg, the whole radar weighing in at 1000kg.


Ova skica nam pokazuje prednju sekciju trupa /kabine 31-ce ,da li kod M ova sekcija sira da bi se mogla instalirati antena sa 30 cm vecim precnikom ? Ako jeste tako onda kod BM-ova sigruno nije Zaslon-M vec upravo Zaslon-AM sa antenom precnika 1100mm.



Posto je kod prototipova M ugradjeno novo jednodelno vetrobransko staklo na one 2 slike se cini kao da je kraci prostor izmedju donje ivice tog stakla i ivice konusa .Hocu reci konus kod M je duzi i malo uvuceniji u trup tj taman koliko se kod onog BM vidi onaj prsten malo svetlije sive boje na liniji spajanja ona 2 crno obojene povrsine .

Ovo mi nekako daje osnovu da kod BM-ova ipak nije M vec AM varijanta Zaslona .

• 1Ovo se svidja korisniku: flysky

  Registruj se da bi pohvalio/la poruku!

ray zumirao sam crtez i sa gornje strane jasno se vidi prosirenje konusa u odnosu na kabinu pa ono sto si napisao stoji,radar je Zaslon-AM.

• 2Ovo se svidja korisnicima: respekt, flysky

  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Kansk AB...nocno letenje
Septembar 2013

• 1Ovo se svidja korisniku: respekt

  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Rusija duplira broj aviona u bazi Kant – Kirzikstan do kraja 2013 :

[Link mogu videti samo ulogovani korisnici]

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

respekt ::ray zumirao sam crtez i sa gornje strane jasno se vidi prosirenje konusa u odnosu na kabinu pa ono sto si napisao stoji,radar je Zaslon-AM.

Ne kontam izjavu kolega .Sta ima da se zumira ,jasno se vidi sta i kako stoji i izgleda na avionu .Pitanje je dakle koja varijanta Zaslona jeste na BM -ima ,AM ili M .

Za predpostaviti je da AM ima antenu precnika 1100mm ,za M varijantu se zna da je imala 1400mm .

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Intreresantan link koji upravo tretira gornju diskusiju vezanu za dalju modernizaciju radara aviona MIG-31(BM); U diskusiji se navodi da je modernizacija neohodna , primarno vezano za SU-35 ...pa i MIG-31-ce ; Dat je tabelarni pregled TT karakteristika ruskih radara ;
Svesno iz diskusije sa ovog foruma izvlačim deo koji tretira poređenja težina radara od BARS - do ZASLONA (starije i modernije verzije ) ; Cilj je ugrađivanje masom manjeg radara modularne izgradnje ;

Modularni IRBIS -E trenutno ima prioritet u proizvodnji kod ugrađivanja na SU-35, kao i SU-30SM ;
Kada se hronološki poređaju radari od starije do novije modularne konstrukcije PESA -
IRBIS- E vidljiv je tehnološki iskorak napred ; Vidna je razlika u odnosu na radar ZASLON starije proizvodnje i dalje modernizacije ;
[Link mogu videti samo ulogovani korisnici]

- Deo diskusije izvučen svesno sa ovog foruma :
N011M Bars weighs 650 kg.
N007 Zaslon weighs 1500 kg.
I think the difference in weight is a significant reason to do without replacement.
An upgraded Zalson-M will have to do.
And why bother asking, nobody here have any solid data on such comparison.
And there are distinctive difference in the designed layout between BARS/IRBIS-E and Zalson-M radar.
Na netu nisam našao nikakve egzatne podatke pa ni pedspostavke o prečniku radara ZASLON, bilo M ili AM , već o cilju modernizacije , ugradnje radara manje mase ;

Specifikacija ruskih radara - tt listing :


Prva generacija ZASLON radara :


Dalja modernizacija ZASLON radara :





IRBIS-E Radar primarno namenjen za ugradnju na SU-35 kao i SU-30SM ;


( Gledajući redom , jasna je težnja na modularnoj proizvodnji i ugradnji radara, pri čemu se negubi na perfomansama - naprotiv, ali se sem značajnog smanjenja u masi , dobijaju i bolja ECM svojstva );

MIG-31 BM :



Zaslon – S 800 radar :

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Tezina jeste problem jer je to skoro jedna tona razlike. Avionu ne mozes tek tako menjati teziste.

Umesto ugradnje Irbis-e, mnogo bi bolje bilo razviti nov veliki radar koji koristi tehnologiju Irbis-e radar. Umesto dve TWT ugraditi cetiri, mesta ocigledno ima.
