Taktički balistički projektil 9K72 Elbrus (Scud- A/B/C/D)

1

Taktički balistički projektil 9K72 Elbrus (Scud- A/B/C/D)

offline
  • Kubovac  Male
  • Stručni saradnik foruma
  • Pridružio: 12 Jul 2016
  • Poruke: 5609

Tražio sam na temama i ne pronađoh. Možda je pisano u okviru nekih drugih tema, ali mislim da je "greh" da ovaj projektil nema svoju temu, makar samo na nekoliko stranica.
Ja ne znam previše o ovom projektilu. Napisaću par uvodnih rečenica, pa ako ima zainteresovanih, da divanimo..... Wink

Taktički balistički projektil Scud, razvijen je tokom prve faze Hladnog rata i počeo svoju upotrebu od 1957. godine kao Scud-A. Ruski naziv za ovaj projektil je R-11.
Zapadne oznake su bile SS-1b/c/d/e (SS - surface to surface).

Tokom 1964. godine predstavljen je savremeniji projektil Scud-B, 1965. godine Scud-C, a tokom 1989. godine i Scud-D.

Evo za ovaj uvod samo najkraći TT podaci:

*Scud-A /B/C/D
- težina projektila: Scud-A - 4400 kg; Scud-B - 5900 kg; Scud-C - 6400 kg; Scud-D - 6500 kg
- dužina projektila 11,25 metara
- prečnik projektila 0,88 metara
- bojeva glava: konvencionalna razorna, fragmentaciona, nuklearna 5-80 kT, hemijska
- vođenje: inercijalno kod A/B/C uz dodatak TERCOM kod D
- domet raketa: Scud-A - 150 km; Scud-B - 300 km; Scud-C - 600 km (?); Scud-D - 700 km (?)
- motor: jednostepeni sa tečnim gorivom

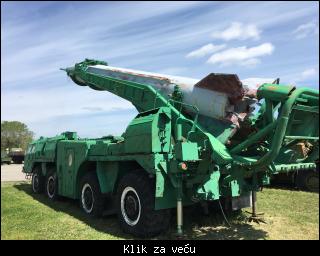

Slika 1: Projektil Scud



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5484

Odlična tema, da, to sam i ja ranije primijetio da ovaj tako legendarni sistem i raketa nemaju svoju temu, a svakako je zaslužuju. Koliko su samo straha i histerije izazvali u ono ludo vrijeme nervoze. Pisalo se na raznim temama o mnogo toga što se može povezati i sa ovom raketom, recimo o motoru rakete Angara koji je kao i motor ove rakete djelo istog konstruktora, Isaevljev koncept, pa su vrlo bliski.
Ali ima se štošta za napisati o ovoj mrcini. Od principa lansiranja i navođenja, pa o toj optičkoj glavi koja je i danas aktualna, o konstrukcijim detaljima, povijesti primjene, a vala rokalo se s njom.

Malo si pretjerao sa dometima, inače ja više volim izvorne nazive pa tako ovaj sistem (kompleks) nosi naziv 9K72 i 9K72-1.

9K72 / raketa 8K11 / Scud A / 150km
9K72 / raketa 8K14 (8K14-1) / Scud B / 300km
Scud C bolje zaobići, to je sve pod upitnicima, El-Husein i ostalo.
9K72-1 / raketa 8K14-1F / Scud D / 235km



offline
  • 13892
  • Super građanin
  • Pridružio: 15 Jun 2009
  • Poruke: 1461

Evo nekih skica i podataka o trajektoriji rakete koje je na drugoj temi postavio Drug pukovnik














offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5484

Ove dvije tablice su jako korisne za razumjevanje kako ta raketa leti. Probat ću u grubo opisati princip lansiranja i upravljanja, samo kroz osnove. Raketaš je negdje kratko bio opisao funkcioniranje autopilota i kako se to raketa namješta gdje treba i kako treba, možda se uključi pa nam ovdje detaljno opiše sve.

U tablicama vidimo vrijeme, daljinu, visinu i brzinu. Vidimo i da je let podijeljen na aktivnu fazu i na pasivnu fazu, ali za ova dva gađanja na 75 i 150 kilometara vidimo da trenutak prestanka aktivne faze nije isti. A motor je isti. Finta je u tome da se motor gasi (doslovno) u određenoj vremenskoj jedinici i time se raketa dovodi u željenu točku po daljini.

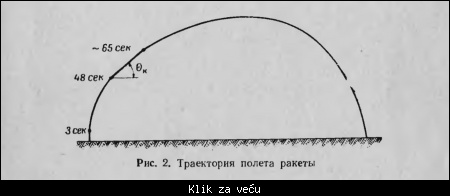

Ovo je vizualizacija trajektorije.



Raketa ima 4 stabilizatora (I, II, III, IV) i 4 krilca u mlazu motora. Lansira se vertikalno u X projekciji i uvodi se u ravninu gađanja tako da stabilizatori I i III budu u toj ravnini s tim što je stabilizator I usmjeren na cilj. Znači prelazi u + projekciju.
Do 48. sekunde leta raketa leti po programnoj krivulji, a onda dalje pravolinijski (do 65. sekunde maksimalno) tako što zatvara kut od otprilike 45 stupnjeva sa apscisom. Motor se gasi u vremenu između sekunde 42,4 i 65. sekunde što je maksimum vrijeme rada motora. Znači može se gasiti kada se gađaju ciljevi bliski minimalnim daljinama i u krivuljnom kretanju, a može i u pravocrtnom. Dalje raketa leti po inerciji...i profula cilj za 3 kilometra Smile što i nije tako bitno ako ima atomsku glavu, a ima je.

offline
  • 13892
  • Super građanin
  • Pridružio: 15 Jun 2009
  • Poruke: 1461

Princip regulisanja dometa trajanjem rada raketnog motora su verovatno preuzeli od Nemaca i njihove rakete V-2 dok su princip paljenja razvili na osnovu ispitivanja nemackih PVO raketa iz Drugog svetskog rata. Naime SCUD kao gorivo koristi kerozin a kao oksidans otrovnu Crvenu dimnu azotna kiselina. Zbog toga što ova smesa ne može da se sama spontano upali dodat je uređaj za paljenje sa nekoliko kilograma goriva TG-2 koje ima osobinu da se zapali u prisustvu azotne kiseline zbog cega se koristi kao startno gorivo za pokretanje sagorevanja pre prelaska na kerozin.

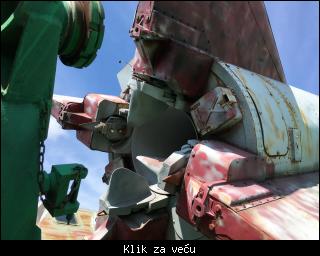

Slika zadnjeg dela SCUD-a a kojoj se vide 4 fiksna krila i lopatice koje kontrolišu putanju raketa.

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 19959

Nije NDMH, nego TG-2 "Samin", mesavina trietilamina i ksilidina

offline
  • 13892
  • Super građanin
  • Pridružio: 15 Jun 2009
  • Poruke: 1461

Možda si u pravu ali na nekim sajtovima piše drugacije tako da bi bilo lepo da se javi neko ko se razume u hemiju i raketnu tehniku i to razjani.

They are propelled by a single liquid-fuel rocket engine burning kerosene and corrosion-inhibited red fuming nitric acid (IRFNA) with unsymmetrical dimethylhydrazine (UDMH, Russian TG-02 like German Tonka 250) as liquid igniter (self-ignition with IRFNA) in all models.

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 19959

Taj ko je to napisao pojma nema o hemiji, ni o istoriji TRG.
Tonka, kao i TG-2 je ovo sto sam ja napisao.
https://ru.wikipedia.org/wiki/%D0%A2%D0%93-02

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5484

Bojan se i više nego razumije u kemiju tako da ne treba sumnjati.
Ali ako treba potvrđujem, raketa 8K14 (8K14-1) odnosno njen motor se pogoni mješavinom specijalnog kerozina TM-185 (815 kg na 0 degC) i oksidansom AK-27I (2913 kg).
Točno je da ova mješavina nije samozapaljiva i zato imamo još i to govno TG-02 za start koje se sa AK-27I smješa i zapali i imamo plamen. Spremnik (bak) za smještaj TG-02 se ne morate truditi naći na šemi rakete, nećete ga naći. Raketa se njime puni pred start kad je raketa već u vertikali i puni se surla dotoka kerozina koja inače prolazi kroz spremnik oksidansa. Pred start surla kao iskorišteni prostor postaje spremnik za TG-02.

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5484

Ova slika rakete odostraga što ju je dao 13892 je čini mi se iz Poznanja u Poljskoj, tamo sam prije ima sad više od 20 godina prvi put uživo vidio tu raketu. Ono, nije me tada toliko impresionirala, očekivao sam veću grdosiju.
Ovo su moje iz Rusije, Toljati, šteta što su im svi eksponati na otvorenom izloženi baš ono oštroj klimi pa su svi jako ruzinavi.
