J-22 Orao

491

J-22 Orao

online
  • pavlo  Male
  • Super građanin
  • Pridružio: 27 Sep 2011
  • Poruke: 1080

zixo ::До сада смо видели ВРВЗ-200, ВРВЗ-24, М-16Д, ЛВБ-250....

Је ли нешто од тога прошло ТОЦ или бар стигло до њега?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Doca  Male
  • Počasni građanin
  • Pridružio: 24 Mar 2016
  • Poruke: 786
  • Gde živiš: Pomoravlje

A da li je moguce lansirati bilo sta sa podrupnog nosaca?



offline
  • Pridružio: 06 Maj 2013
  • Poruke: 748

Doca ::A da li je ćmoguce lansirati bilo sta sa podrupnog nosaca?
Doco, ako misliš na neko raketno naoružanje, bezbednije je uvek s krila, jer se umanjuje nepredviđeni rizik u slučaju "frljoke".

offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5373

Nije Orao jedini koji je imao problem sa vrućim plinovima. I akrapski konstruiran Su-25 je u početku “kašljao” na S-24 i S-25 kačenim na pilonima do motora. Prvo su naravno promjenili pravila i kačenja su bila dopuštena samo na daljnjim pilonima. Pumpanje motora je vjerovatno dorađeno kojekakvim protupompažnim škrgama, nagaranja horizontalaca nema u opisu, ali i toga je možda bilo. Ako se pogleda prototipni i serijski, položaj horizontalaca je mijenjan.

A problem obgoravanja konstrukcije je uistinu veliki problem. Samo kratko, plinovi na izlazu iz mlaznice su sami po sebi vrući, ali još dodatno produkti sagorjevanja H2 i CO po izlazu sa mlaznice se vežu sa kisikom i dogoravaju čineći baklju vrlo vrućom. To se donekle rješava dodavanjem kalijeve soli K2SO4 u smjesu goriva koja služi kao katalizator ovih oksidirajućih molekula, ali time i ruši potencijal motora.

Drugi puno veći problem je aluminiji koji je neizostavna komponenta modernih kako kompozitnih tako i dvobaznih goriva. A posljedica je aluminijev oksid Al2O3 koji em što prenosi toplinu dalje i bolje nego još ima i krute faze, mikronske dakako, ali sa brzinom strujanja koje nisu male djeluje vrlo erozivno po strukturi i površinama nastrujavanja.

Puno mogućnosti nema osim točke kačenja micati od motora i površina u koje bi mlaz udarao, ili katapultirajući nosači.

offline
  • Pridružio: 19 Feb 2006
  • Poruke: 11156
  • Gde živiš: Banja Luka

@...

Druga kabina na Orlu.




Izvor: https://www.facebook.com/Sveovojsci/photos/pb.1404.....mp;theater

offline
  • Pridružio: 15 Maj 2019
  • Poruke: 1486

Najbolja stvar u vezi ovog projekta je razvijanje ubojnih V-Z sredstava koje će moći da se prodaju po svetu...ako se uopšte finiširaju i pokaži sposobnim ...jer će biti veoma jeftina

offline
  • Pridružio: 02 Avg 2008
  • Poruke: 6896

Na onom snimku Suhoja jedna raketa kao da polako startuje pa onda "doda gas". Da li je to moguce izvesti kontrolom sagorevanja ili sa nekim mini busterom? Ono, raketa dobije dovoljno ubrzanje bez ostecenja aviona a onda ožeži?

online
  • Apok  Male
  • Elitni građanin
  • Izrada proPotipova
  • Pridružio: 27 Apr 2013
  • Poruke: 2107
  • Gde živiš: Beograd

Требало би да имаш малу задршку пре него брава на лансеру те "пусти" јер си достигао потребну силу. Брава служи да ти ракета не слети сама од себе такорећи.

offline
  • Pridružio: 18 Feb 2013
  • Poruke: 6178

цитат
*A da li je moguce lansirati bilo sta sa podrupnog nosaca?*

Обзиром да се ВРВЗ испаљује са висине од 7км/за максимални домет/,подразумева се ловачка заштита.Но на спољним уз мала ојачања може и рецимо скупни носач за вођену Муњу.Што се тиче унутрашњих,Милорадовић је већ помињао да имају кит за вођену С8.Моје скромно мишљење је да би од Руса требало купити кит за глупе бомбе до 500кг.Не знам како би то фунционисало по питању скупних носача за 250,или за 100/код Г4-ки рецимо/.За подтрупни такође врши посо.

offline
  • Pridružio: 14 Jul 2013
  • Poruke: 1097

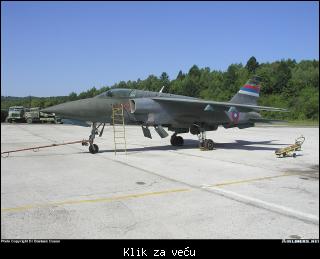

J-22 ORAO.
Slika je sa Batajnice 2012.
PS
ivan064 jel dobra? Ziveli
