Poslao: 14 Mar 2023 08:07
Idi na vrh
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5682

A nisam ništa još računao, samo sam dijagram koji su dali numerirao, skalirao na različite načine. Prvi otpada svakako, druga dva su otvorene mogućnosti. S tim da ipak opcija 2 je najrealnija, iako je onda pitanje, kojeg vraga su objavili taj patent ako nije baš nešto novo u pitanju. Ali zapravo tih patenata ima more jedno, neki su kao da sam ih ja pisao.

Inače od goriva mislim da je i dalje u pitanju neki od PD sa eksponentom 0,2-0,35 ili 6-15mm/s.
Skica iz patenta dovoljno dobro po vanjštini komore odgovara raketi R-37, strujna cijev mora biti duža, a blok goriva također treba malo promjeniti da se dobije opcija 2. Inače kažu da kanal zvjezda profila treba biti 0,4-0,7 ukupne dužine bloka i da površina gorenja zvijezde treba biti 5-8 puta veća od površine cilidričnog kanala.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 15 Mar 2023 17:35
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29165
  • Gde živiš: iznad smoga Beograda

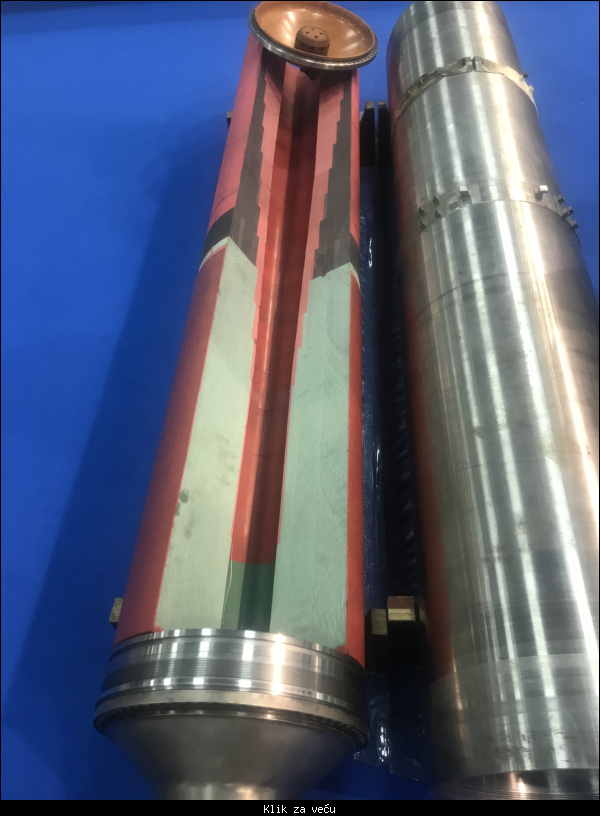

Mislim da sam već kačio ovaj presek sa Partnera za koji mi je rečeno na štandu EDePro-a da je RM Buka. Kako bi ovo izgaralo, nikako da posložim? Da li je naopako okrenuto ?



Poslao: 15 Mar 2023 17:58
Idi na vrh
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5682

Po meni je naopako okrenuto. Vidi se čini mi se i širenje rupe tamo u “crvenoj” zoni, a to odgovara tome da je zadnja zona u pitanju (Pobedonoscev).
Crveni sloj brzo bustersko, sivi sloj nešto sporije i formirano da odglumi onaj tranzicijski komad kod originalnog Buka, a ovo zelenkasto gorivo je očito u formi marševskog

Poslao: 15 Mar 2023 19:10
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29165
  • Gde živiš: iznad smoga Beograda

Inhibitor je oko sivog i zelenog dela, ali na njihovom spoju kao da ga nema.

Poslao: 15 Mar 2023 19:38
Idi na vrh
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5682



Tu bi morao ići dodatni recimo uslovno O-ring koji preuzima na sebe sile. Zato je i komora motora tu zadebljana. Kad busterski dio izgori marševski bi trebao ostati naprijed, plus i od termičkog istezanja se duži i nešta to treba držati, a to je taj prsten

Poslao: 15 Mar 2023 19:46
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29165
  • Gde živiš: iznad smoga Beograda

Recimo prsten čiji je vanjski deo ojačanja vidljiv i na tvojoj skici?

Poslao: 15 Mar 2023 20:01
Idi na vrh
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5682

Jes…upravo tako
Može se i po vanjskoj fotografiji motora, uz pretpostavku da se radi o dvorežimskom odrediti gdje bi mogla biti podjela između zvijezde i cilindra

Poslao: 15 Mar 2023 22:19
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29165
  • Gde živiš: iznad smoga Beograda

Zvezda bi trebalo da se završi pre marševskog dela, ili grešim?

Poslao: 16 Mar 2023 08:01
Idi na vrh
offline
  • Pridružio: 31 Dec 2011
  • Poruke: 5682

Bojim se da nisam ovo razumio, na šta točno misliš. Geometriju ili proces?

Poslao: 16 Mar 2023 09:19
Idi na vrh
offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 29165
  • Gde živiš: iznad smoga Beograda

Mislio sam geometrijski, ali da delići tog bustera ipak zadiru u marševski deo, kako je bojom predstavljeno na preseku.
